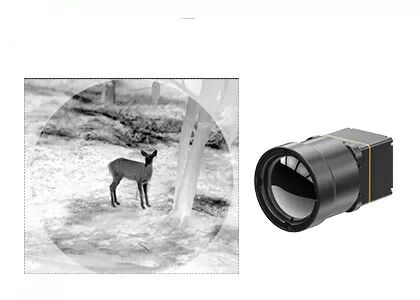

Klarer Kamera-Kern der Wärmebildgebungs-LWIR mit 640x512 12μM Infrared Detectors
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skypen: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xEntschließung | 640x512 | Leistungsaufnahme | 0,8 W |
---|---|---|---|
Spektralbereich | 8~14μm | Pixelneigung | 12μm |
NETD | <40mK | Feldrate | 25Hz/30Hz |
Markieren | Kamera-Kern der Wärmebildgebungs-LWIR,640x512 Kamera-Kern der Detektor-LWIR,Wärmekamera-Kern der Detektor-12uM |
LWIR-Wärmebildgebungs-Modul mit Freien 640x512 12μM Infrared Detectors For
Ist thermisches Modul TWIN612 ein Neuzugangprodukt, das durch globale Sensortechnik entwickelt wird. Es integriert 640×512/12µm Keramikgehäuseungekühlten Infrarotdetektor. Mit typischem NETD<40mk konnte das thermische Modul TWIN612 klareres, schärferes und ausführlicheres Bild darstellen.
Mit Temperaturmessungsstrecke -20℃~150℃/0~550℃, garantiert Genauigkeit von ±2℃ oder von ±2% und Rahmenrate bis zu 30Hz, das thermische Modul glattem Wärmebild und genauer Temperaturmessung.
Das thermische Modul TWIN612 hat die Vorteile der Kompaktbauweise, der leichten Struktur und der Leistungsaufnahme so niedrig als 0.8w. Mit erhöhten Bildalgorithmen und Temperaturmessungsfunktion stellt das thermische Modul TWIN612 stabilere Bilder und genaue Temperatur dar.
Keramischer Verpackenprozeß ist Blechemballagen ähnlich, die eine reife Infrarotdetektorverpackungstechnik ist. Verglichen mit Blechemballagen, werden das Volumen und das Gewicht des verpackten Detektors groß verringert. So könnte das thermische Modul TWIN612 an den Industrien angewendet werden, die strenge Anforderungen an Größen-, Gewichts- und Leistungsaufnahme haben.
- Mini Size: 25.4mm×25.4mm×35mm
- Leichtgewichtler: 25g
- Typisches NETD<40mk>
- scharf, klare Wärmebildgebung
- Typische Leistungsaufnahme so niedrig wie 0.8W
Modell | TWIN612/R |
Ir-Detektor-Leistung | |
Entschließung | 640×512 |
Pixel-Größe | 12μm |
Spektralbereich | 8~14μm |
Typisches NETD | <40mK |
Bildverarbeitung | |
Rahmen-Rate | 25Hz/30Hz |
Startzeit | 6s |
Analoges Video | PAL/NTSC |
Digital-Video | YUV/BT.656/LVDS/USB2.0 |
Bild-Anzeige | 11 insgesamt (weißes heißes/Lava/Ironbow/Aqua/heißes Eisen/medizinisch/arktisch/Regenbogen 1/Regenbogen 2/glühend/schwarze heiße) |
Bild-Algorithmus | NUC/3D/2D/DRC/EE |
Elektrische Spezifikationen | |
Externe Standardschnittstelle | 50pin_HOURS |
Kommunikationsschnittstelle | RS232/USB2.0 |
Versorgungs-Spannung | 4~5.5V |
Typische Leistungsaufnahme | 0.8W |
Temperaturmessung | |
Betriebstemperaturbereich | -10℃~50℃ |
Temperaturmessungs-Strecke | -20℃~150℃, 0℃~550℃ |
Temperaturmessungs-Genauigkeit | Größer von ±2℃ oder von ±2% |
SDK | Windows/Linux; Erzielen Sie Video-Stream-Analyse und Umwandlung von Grau zu Temperatur |
Körperliche Eigenschaften | |
Maß (Millimeter) | 25.4×25.4×35 (ohne Linse) |
Gewicht | 25g (ohne Linse) |
Klimaanpassungsfähigkeit | |
Betriebstemperatur | -40℃~+70℃ |
Lagertemperatur | -45℃~+85℃ |
Feuchtigkeit | 5%~95%, kondensationsfrei |
Erschütterung | 5.35grms, Achse 3 |
Schock | Halbe Sinus-Welle, 40g/11ms, 3 Achse, Richtung 6 |
Optik | |
Optionale Linse | Örtlich festgelegtes athermales: 13mm |
Das TWIN612-/Rwärmebildgebungsmodul wird am Feld von Thermographie, von Sicherheits-Überwachung, VON UAV-Nutzlasten, von Robotern, von intelligenter Hardware, von ADAS, von Feuerbekämpfung u. von Rettung angewendet
1. Funktions-Prinzip der optischen Gas-Darstellung
Optische Gasdarstellung ist eine Art Infrarottechnologie, die unsichtbare Industriegas sehen könnte.
Alle Gegenstände in der Natur, deren Temperatur höher als ist, Nullpunkt (- 273.15°C) kann Infrarotstrahlung ausstrahlen. Die Intensität der Infrarotstrahlung hängt von der Zieltemperatur ab. Die Infrarotwärmekamera wandelt unsichtbare Infrarotstrahlung in sichtbare Infrarotbilder entsprechend dem Temperaturdifferenz- oder Strahlungsunterschied zwischen dem Ziel und dem Hintergrund oder zwischen verschiedenen Teilen des Ziels um.
Nachdem er Infrarotstrahlung an den spezifischen Wellenlängen, verursacht Infrarotabsorbiert hat, strahlungsunterschied zwischen dem Gas und dem Hintergrund.
Der Gaslecksucheinfrarotdetektor mit eingebautem Schmalbandfilter empfängt nur das Infrarotband nahe dem Gasinfrarot-Absorptionsmaximum und kann das Gas in sichtbare Infrarotbilder durch den Strahlungsunterschied zwischen dem Gas und dem Hintergrund umwandeln.
Die optische Gasdarstellungskamera kann das Gas schnell ermitteln, ohne die Fertigungsstraße vorübergehend anzuhalten, indem sie den Infrarotstrahlungsunterschied zwischen dem Gas und dem Hintergrund identifiziert und das Gas sichtbar macht, ob das Durchsickern existiert, und lokalisiert genau die Durchsickernquelle.
