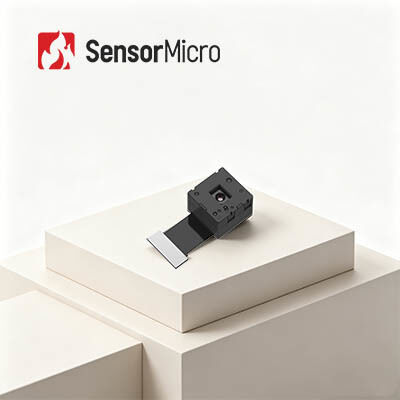

LWIR 120x90 Auflösung 12μm Pixelgröße Thermalkamerasensormodul mit geringem Stromverbrauch

  • LWIR 120x90 Resolution 12μm Pixel Size Thermal Camera Sensor Module with Low Power Consumption
Herkunftsort Provinz Wuhans, Hubei, China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer TIMO112
Min Bestellmenge 1-teilig
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Auflösung 120x90 Pixelgröße 12μm
Objektiv (HFOV/FL) 50°/ 1,6mm Spektralbereich 8~14μm LW
Fokusmodus Konzentrieren Sie sich frei Bildrate 25Hz
Hervorheben

FPA-Wärmekamera-Sensor-Modul

,

17μM Thermal Camera Sensor Modul

,

Modul der Wärmekamera-120x90
Hinterlass eine Nachricht
Produkt-Beschreibung
LWIR 120x90/12μm FPA-Wärmebildkamera-Sensormodul mit geringem Stromverbrauch
Produktübersicht

TIMO112 ist eines der Miniatur-Infrarotmodule der TIMO-Serie. Es integriert eine Wafer-Level-Optik, einen 120 x 90/12 μm Wafer Level Package (WLP)-Detektor und eine grundlegende Bildverarbeitungsschaltung, um schnell Wärmebilder des Zielbereichs und der Wärmeverteilung zu erhalten.

Das Wärmebildmodul TIMO112 ist auf Infrarotbildanwendungen mit optimierter Größe, Gewicht, Leistung und Kosten (SWaP-C) ausgerichtet. Seine superkleine Struktur und sein extrem geringer Stromverbrauch ermöglichen die einfache Integration in verschiedene intelligente Geräte, Wärmebildkameras oder mobile Endgeräte mit strengen Anforderungen an Kosten, Größe und Gewicht.

Mittlerweile sind thermische Kerne und Module der TIMO-Serie auf dem Markt der Unterhaltungselektronik weit verbreitet. Das TIMO-Wärmebildkamera-Kernmodul lässt sich einfacher in mehr Terminalprodukte integrieren und senkt die Kosten für die Kunden erheblich.

Hauptmerkmale
  • Ultraminiaturmodul mit ultimativer SWaP-C-Optimierung
    • Auf Waferebene verpackter Detektor + Optik auf Waferebene + mikroelektromagnetischer Ventilverschluss
    • Das kleinste Infrarot-Wärmemodul, das minimale Wärmebildfunktionen bei maximaler Kosteneffizienz ermöglicht
    • Kompakte Größe, geringes Gewicht und geringer Stromverbrauch, ideal für die Integration in Miniaturgeräte
  • Bewährte Leistung und schnelle Reaktion
    • Ultra-Low-Power-Design mit einem Stromverbrauch von nur 9 mW
    • Reibungslose Bildgebung mit einer Bildrate von 25 Hz
  • Flexibel und umweltfreundlich
    • Unterstützt die SPI-Bildschnittstelle, kompatibel mit verschiedenen eingebetteten Plattformen
    • Entspricht den Umweltstandards RoHS 2.0
Produktspezifikationen
Modell TIMO112
Auflösung 120×90
Pixelgröße 12μm
Spektrale Reaktion 8~14μm
Fokusmodus Konzentrieren Sie sich frei
Objektiv (HFOV/FL) 50°/ 1,6mm
Gewicht 1,8g
Größe (ohne FPC) 12,6 mm × 12,6 mm × 8,8 mm
Anzahl der PINs 40PIN
Ausgabedaten 14bit Raw
Bildrate 25Hz
Temperaturmessbereich -20℃~+550℃ (-20℃~+150℃ | +100℃~550℃)
Genauigkeit der Temperaturmessung Größerer Wert von ±2℃ / ±2%
Betriebstemperatur -20℃~+60℃
Luftfeuchtigkeit 5 % ~ 85 %
Lagertemperatur -45℃~+85℃
Zertifizierung RoHS 2.0 / Reichweite
Industrielle Anwendungen

Das TIMO112-Infrarotkameramodul wird häufig in vielen Bereichen eingesetzt, beispielsweise in der Thermografie, intelligenten Hardware, Smart Building, Smart Home, AIoT usw.

LWIR 120x90 Auflösung 12μm Pixelgröße Thermalkamerasensormodul mit geringem Stromverbrauch 0
Standardisierter Service
  • Vollständige Dokumentation:Produkthandbücher, Einrichtungsanleitungen und Auswahlreferenzen. Beginnen Sie ohne Rätselraten.
  • Entwicklungs- und Testunterstützung:Integrierte Mustertests, Leistungsbewertung und Parameterüberprüfung leicht gemacht.
  • Erweitertes Entwickler-Toolkit:SDKs, APIs, Algorithmen und Debugging-Tools für eine tiefe Integration.
  • Technischer Remote-Support:Support rund um die Uhr – schnelle Reaktion und zeitnahe Lösung bei kritischen Problemen.
  • Garantie:Originalteile und strikte Einhaltung der Prozesse zur Wiederherstellung der optimalen Leistung.
Häufig gestellte Fragen
1. Was ist Infrarot-Wärmebildtechnik?

Bei der Infrarot-Wärmebildgebung handelt es sich um eine Methode zur Nutzung von Infrarotstrahlung und Wärmeenergie, um Informationen über Objekte zu sammeln, um Bilder von ihnen zu formulieren oder Temperaturinformationen über die Objekte zu erhalten, selbst in Umgebungen mit schlechten Sichtverhältnissen.

2. Wie funktioniert die Infrarot-Wärmebildkamera?

Das Infrarot-Wärmebildsystem ist eine passive berührungslose Erkennung und Identifizierung mittels Infrarot-Technologie. Es fokussiert die Infrarotstrahlung der Szene auf den Infrarotdetektor mit Brennebenenarray über das optische Infrarotsystem, das Infrarotstrahlung durchlassen kann. Der Wärmedetektor wandelt das Strahlungssignal unterschiedlicher Intensität in das entsprechende elektrische Signal um und erzeugt dann durch Verstärkung und Videoverarbeitung das Infrarotbild, das mit bloßem Auge beobachtet werden kann.
