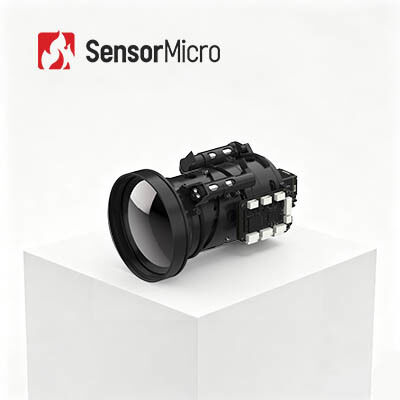

Nicht gekühltes Wärmemodul mit LWIR-Infrarotdetektor mit Auflösung 640x512 und 12 μm Pixel Pitch für hohe Empfindlichkeit

  • Uncooled Thermal Module with 640x512 Resolution LWIR Infrared Detector and 12μm Pixel Pitch for High Sensitivity Imaging
Herkunftsort China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer iSE612
Min Bestellmenge 1-teilig
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Auflösung 640x512 / 12μm Typisches NETD ≤20mK
Kameraobjektiv Mehrere verfügbar Bildrate 50Hz
Startzeit 6S Spektralbereich 8~14μm LW
Hervorheben

Ungekühltes thermisches Modul PLUG617

,

ungekühltes thermisches Modul 640x512

,

Kameramodul 30mK LWIR
Hinterlass eine Nachricht
Produkt-Beschreibung
Ungekühltes Thermomodul mit LWIR 640x512 / 12μm Infrarotdetektor
Produktübersicht

Der iSE612-Infrarotkamerakern basiert auf unserem unabhängig entwickelten Hochleistungs-Thermodetektor ApexCore 640×512 mit 12 μm Keramikgehäuse und bietet hervorragende Leistung und zuverlässige Betriebsstabilität.

Mit einer rauschäquivalenten Temperaturdifferenz von weniger als 20 mK erfasst dieser Kern empfindliche thermische Details mit bemerkenswerter Empfindlichkeit. Im Gegensatz zu herkömmlichen Wärmebildgeräten mit Verschluss ist während des Betriebs keine Verschlusskalibrierung erforderlich, wodurch Bildstottern und Rauschstörungen vermieden werden, die bei herkömmlichen Produkten häufig auftreten.

Hauptmerkmale
  • Reibungsloser, stabiler Betrieb:Es ist keine Verschlusskalibrierung erforderlich, wodurch Bildstottern vermieden wird
  • Hohe Wirtschaftlichkeit:ApexCore-Detektor mit Keramikgehäuse und NETD ≤ 20 mK
  • Kompaktes Design:Abmessungen: 25,4 × 25,4 × 22,7 mm, Gewicht: ≤26 ± 1,5 g
  • Platzsparend:Flexibles Systemlayout und Integrationsmöglichkeiten
  • Umfangreiche Funktionalität:Hochauflösende Algorithmen, Bild-in-Bild, anpassbares OSD, Schlafmodus, Ein-Klick-Kalibrierung
  • Breite Kompatibilität:Funktioniert mit mehreren Micro-OLED-Displays, optischen Linsen und Erweiterungskomponenten
Technische Spezifikationen
Modell iSE612
IR-Detektor-Anzeigen
Empfindliches Material VOx
Auflösung 640×512
Pixelgröße 12μm
Spektrale Reaktion 8μm ~ 14μm
Typisches NETD

≤20mK
Bildverarbeitung
Digitale Bildrate 50Hz
Startzeit 6s
Digitales Video YUV420/YUV422/RGB888/RAW
Bildalgorithmus NUC/DRC/DNS/DDE/SFFC
Ohne Verschluss Unterstützt
Bildanzeige 10 Typen (White Hot/Lava/Iron Red/Hot Iron/Medical/Arctic/Rainbow1/Rainbow2/Tint/Black Hot)
Bildrichtung Horizontal/Vertikal/Diagonal
Digitaler Zoom 1x/2x/4x/8x
Kompensationsmodus Handbuch
Elektrisch
Standardmäßige externe Schnittstelle 50-polig: BP040SB-50-0114-B-R0
Kommunikationsschnittstelle TTL-232/USB2.0
Digitale Videoschnittstelle DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE
Erweiterungskomponenten USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE
Elektrische Schnittstelle
Versorgungsspannung 2,7 V ~ 5,3 V
Typischer Stromverbrauch 0,8 W bei 50 Hz bei 23 ± 3 °C
Mechanisch/Objektiv
Größe des bloßen Kerns 25,4×25,4×22,7mm φ36×24,3mm
Gewicht des bloßen Kerns 26 ± 1,5 g 28 ± 1,5 g
Optische Linse Athermischer Fixfokus: 4,8/9,1/13/19 mm
  • Athermischer Fixfokus: 25/35/50/70/100 mm
  • Manueller Fokus: 25/35/50 mm
  • Motorisiertes Objektiv: 75/100/150 mm
  • Kontinuierlicher Zoom: 15–75/20–100/28–90/30–150/30–180/25–225 mm
Auswirkungen Halbe Sinuswelle, 40 g/11 ms, Aufprallrichtung X-Achse, 3-fach 1500 g bei 0,4 ms
Vibration

5,35 g, zufällige Vibration, 3-Achsen
Verschlusskomponenten Optional
Umweltanpassungsfähigkeit
Betriebstemperatur -40℃~+70℃
Lagertemperatur -45℃~+85℃
Luftfeuchtigkeit 5 % ~ 95 %, nicht kondensierend
Zertifizierung ROHS2.0/REACH
Industrielle Anwendungen

Das iSE612-Wärmebildmodul wird häufig in den Bereichen industrielle Bildverarbeitung, Brandbekämpfung und Rettung, Sicherheitsüberwachung, Außenbeobachtung, maschinelles Sehen, Unterhaltungselektronik und mehr eingesetzt.

Unsere Infrarot-Detektorlinie
  • Hohe Empfindlichkeit und hervorragende Leistung
  • Weltweit führende Technologie in der Infrarotindustrie
  • Verschiedene Infrarotdetektoren in unterschiedlichen Formaten und Pixelgrößen erhältlich
  • Sowohl ungekühlte als auch gekühlte IR-Detektoren
  • Serienproduktion mit einer Jahreskapazität von bis zu Millionen Detektoren
Häufig gestellte Fragen
Was ist der Unterschied zwischen Low Light, aktiver IR-Aufnahme und Wärmebildaufnahme?

Schwaches Licht:Benötigt natürliches Licht und wandelt schwaches natürliches Licht durch Bildverstärker in verbesserte elektronische Bilder um.

Aktives IR:Sendet aktiv Infrarotlicht aus und nutzt von Zielen reflektierte Infrarotstrahlen. Hat eine sehr schlechte Tarnung.

Wärmebild:Benötigt kein Licht und ist ein passives Infrarot-Nachtsichtgerät, das Unterschiede in der Infrarotstrahlung erkennt. Unbeeinflusst von Änderungen der Lichtverhältnisse, nachts, Nebel, Regen und anderen rauen Umgebungen.

Können Sie Wärmebilder blockieren?

In den meisten Fällen ist dies nicht möglich. Allerdings können Infrarotstrahlen keine Wände durchdringen und Glas kann IR blockieren. Um einer Entdeckung zu entgehen, können Sie die Wärmebildkamera hinter Glas oder Wänden verstecken.
