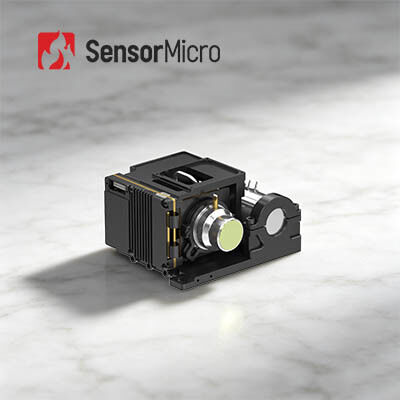

Kühltes MWIR-Kameramodul mit 1024×768-Auflösung 10μm Pixelgröße und HOT-Technologie für qualitativ hochwertige Wärmebilder

  • Cooled MWIR Camera Module with 1024×768 Resolution 10μm Pixel Size and HOT Technology for High-Quality Thermal Imaging
  • Cooled MWIR Camera Module with 1024×768 Resolution 10μm Pixel Size and HOT Technology for High-Quality Thermal Imaging
Herkunftsort China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer GAVIN GC1010HMG
Min Bestellmenge 1-teilig
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Typ MWIR Kamera Modul Ir-Detektor Gekühlter Detektor
Auflösung 1024×768 / 10μm NETD 20mK(F2); 25mK(F4)
Spektralbereich 3,7–4,8 μm MW Größe 87×94×54,5mm
Hervorheben

MCT-Infrarotwärmebildgebungs-Modul

,

Infrarotmodul der Wärmebildgebungs-1280x1024

,

Thermisches Infrarotmodul MWIR
Hinterlass eine Nachricht
Produkt-Beschreibung
Kühltes MWIR HOT Infrarot-Wärmebildmodul 1024×768/10μm
Produktübersicht

Der GAVIN GC1010HMG Infrarotkamera-Kern integriert einen 1024×768/10μm HOT MWIR gekühlten Infrarotdetektor, der im Vergleich zum GAVIN GC615HMG ein größeres Array und kleinere Pixel bietet,Das führt zu einer klareren Bildgebung mit feineren DetailsIn Kombination mit Bildverarbeitungsalgorithmen der nächsten Generation liefert es stabile, hochwertige Bilder, während die HOT-Technologie SWaP-Optimierungen auf nächster Ebene mit einem kleineren und leichteren Design ermöglicht.und geringer Stromverbrauch.

Der einfach zu integrierende Infrarotkamera-Kern unterstützt verschiedene digitale Video-Schnittstellen, was ihn ideal für Handheld-Geräte, mobile Nutzlasten,und langfristige Überwachung in Kompaktintegrationsszenarien, bei denen die Größe, Energieeffizienz und Langstreckenerkennung sind von entscheidender Bedeutung.

Hauptmerkmale
  • Überlegene Qualität mit größeren FPA und kleineren Pixelgrößen
    • Entwickelt auf Basis eines 1024×768/10μm großformatigen HOT MWIR-gekühlten Infrarotdetektors, der klare Bilder und ein breites Sichtfeld liefert
    • Ausgestattet mit Bildverarbeitungsalgorithmen der nächsten Generation, einschließlich DRC, 2D/3D-Rauschreduzierung und EE-Kantenverbesserung für eine überlegene Bildqualität
    • Eine kleinere Pixelgröße von 10 μm bietet eine höhere räumliche Auflösung und ein besseres Signal-Rausch-Verhältnis
  • SWaP-Optimierung durch HOT-Technologie
    • Unterstützt 150K-Hochtemperaturbetrieb mit Kühlzeit ≤ 4min
    • Kompakte Größe: 87×94×54,5 mm, leichtes Gewicht: 460 g
  • Rich Interfaces, einfache Integration
    • Unterstützt CameraLink/USB3.0/GigE/HDMI/SDI/MIPI/Optische Faser-Schnittstellen
    • Flexible RAW/YUV-Ausgabe
Produktspezifikationen
Modell GAVIN GC1010HMG HOT MWIR gekühlte Infrarotkamera
Indikatoren
Entschließung 1024 × 768
Pixelgröße 10 μm
Spektralreaktion 30,7 μm±0,2 μm·4,8 μm±0,2 μm
IR-Detektor NETD ((23°C) 20mK ((F2)
25mK ((F4)
Bildverarbeitung
Bildrate 50 Hz
Digitales Vergrößern 1 × bis 8 × kontinuierlicher digitaler Zoom
Bildrichtung Horizontale/vertikale/diagonale Umdrehung
Bildalgorithmus DRC, 2D/3D Bildlärmreduzierung, EE
Elektrotechnik
Analogvideo PAL/NTSC
Digitales Video Standard: DVP/LVDS/USB2.0
Option: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Ein-Modus-Optische Faser/Multi-Mode-Optische Faser
Synchronisierung Standard: LV-TTL
Option: RS422/LVDS
Kommunikation Standard: USB2.0/LV-TTL
Option: RS422/CAN/USB3.0/GigE
Stromversorgung 12V±1V
Stetiger Stromverbrauch ((23°C) ≤ 8 W
Kühlzeit ((23°C) ≤4min
Größe ((mm) 87 mal 94 mal 54.5
Gewicht ((g) ≤ 460
Betriebstemperatur -40°C bis +71°C
Optische Linsen
Optionen für Objektive Festfokus: 25 mm/F2
Industrieanwendungen

Das GAVIN GC1010HMG Thermal-Infrarot-Kamera-Modul wird in vielen Bereichen wie NDT, Umweltüberwachung, Fernüberwachung, wissenschaftliche Forschung usw. weit verbreitet.

Unsere Vorteile
Vorverkauf
  • Anforderungsanalyse
  • Szenariobewertung
  • Produktauswahl
  • Individuelle Lösungen
Einsatz
  • Schnelle Lieferung
  • Systemintegration und -prüfung
  • Technische Ausbildung
  • Anwendungsrichtlinie
Dienstleistungen im Kundendienst
  • Ferndiagnostik
  • Garantiedienstleistung
  • Firmware-Upgrades
  • Technische Wartung
Häufig gestellte Fragen
1Was ist NETD?

NETD bezieht sich auf "Rauschäquivalent Temperaturdifferenz".Es ist ein Maß dafür, wie gut ein Wärmebilddetektor in der Lage ist, zwischen sehr kleinen Unterschieden in der Wärmestrahlung im Bild zu unterscheiden. NETD wird typischerweise in Milli-Kelvin (mK) ausgedrückt.

2Was ist SWaP3?

SWaP3 bezieht sich auf Größe, Gewicht, Leistung, Leistung und Preis.

3Was ist DRI?

DRI bezieht sich in der Regel auf die Detektions-, Erkennungs- und Identifikationsdistanz eines Wärmebildsystems.
