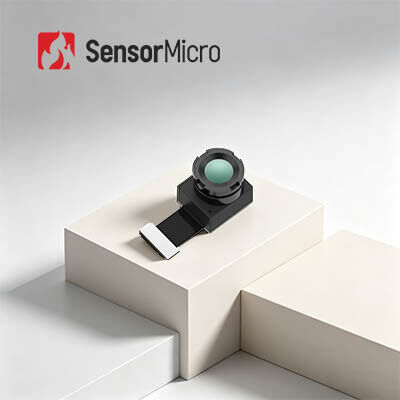

OEM Kleingröße nicht gekühlter LWIR-Wärmebildkern mit Auflösung 256x192 und 12μm Pixel Pitch in Wafer Level Package

  • OEM Small Size Uncooled LWIR Thermal Imaging Core with 256x192 Resolution and 12μm Pixel Pitch in Wafer Level Package
Herkunftsort Provinz Wuhans, Hubei, China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer TIMO212
Min Bestellmenge 1-teilig
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Auflösung 256x192 Pixelabstand 12μm
Spektralbereich 8~14μm Temperaturbereich -20℃~+550℃
Bildrate Thermografie: 25 Hz, Bildgebung: 50 Hz Ausgabedaten 14bit Roh
Hervorheben

Ungekühlter thermischer Toner-Kern

,

Ungekühlter thermischer Toner Soems

,

ungekühlter thermischer Toner 256x192
Hinterlass eine Nachricht
Produkt-Beschreibung
OEM Kleingröße nicht gekühlter LWIR-Wärmebildner 256x192/12μm
Produktübersicht

Leichtes Gewicht LWIR ungekühlte Thermalkamera-Kern mit 256x192 Auflösung, 12 μm Pixelgröße

TIMO212 ungekühltes IR-Bildgebungsmodul, auch als ungekühltes Wärmemodul bekannt, gehört zur Familie der TIMO-Infrarotkameramodule.Es umfasst einen außergewöhnlich kleinen 256x192 / 12μm Wafer Level Package (WLP) Infrarotdetektor, der lange Wellenlängen von 8 bis 14 Mikrometern abdeckt.

Dank der WLP-Technologie erzielt das Wärmekameramodul TIMO212 eine supermikrostrukturierte Struktur,Ultra-niedrige Kosten, gleichzeitig eine höhere Empfindlichkeit und eine überlegene Bildqualität zu einem erschwinglichen Preis, so daß der Kunde den für seine Bedürfnisse am besten geeigneten Typ auswählen kann.

Aufgrund seiner vollständig optimierten Struktur ist der thermische Kamera-Kern von TIMO212 in Infrarot-Wärmebildaufnahmen wie Thermographie, Epidemienprävention, Smart Hardware,AIOT usw..

Hauptmerkmale
  • Ultra-Miniatur-Modul mit ultimativer SWaP-C-Optimierung
    • Auf Waferebene verpackter Detektor + Optik auf Waferebene + Mikroelektromagnetische Ventilverschluss
    • Das kleinste Infrarot-Wärmemodul, das eine grundlegende Wärmebildfunktion mit maximaler Kosteneffizienz ermöglicht
    • Kompakt, leicht und mit geringem Stromverbrauch, ideal für die Integration in Miniaturgeräte
  • Flexible optische Optionen, genaue Temperaturmessung
    • Mehrere Objektivoptionen zur Verfügung, einschließlich Weitwinkel- und Teleobjektiv, um unterschiedliche Anwendungsbedürfnisse zu erfüllen
    • Hochpräzise Temperaturmessung mit einer Genauigkeit von bis zu ±2°C; unterstützt sowohl die regionale als auch die Vollbildtemperaturüberwachung
  • Einfache Integration, schnelle Entwicklung
    • Unterstützt DVP-Bildoberfläche, kompatibel mit verschiedenen eingebetteten Plattformen
    • Entsprechend den Umweltnormen RoHS 2.0
Produktspezifikationen
Modell TIMO212
Entschließung 256 × 192
Pixelgröße 12 μm
Spektralreaktion 8 bis 14 μm
Fokussierungsmodus Konzentrationsfrei
Linsen (HFOV/FL) 17.5°/10mm 25°/7mm 56°/3.2mm 90°/2.1mm
Gewicht (g) 5.1±0.4 4.4±0.4 2±0.2 4.8±0.4
Größe (mm, ohne FPC) 16 mal 14 mal 18 16 mal 14 mal 14.6 14 mal 12 mal 9.8 16 mal 14 mal 156
Anzahl der PINs 40PIN
Ausgangsdaten 14bit Roh
Bildrate Thermographie: 25Hz, Bildgebung: 50Hz
Temperaturmessbereich -20°C bis +550°C
Temperaturmessgenauigkeit größer als ±2 °C / ±2%
Betriebstemperatur -20°C bis +60°C
Luftfeuchtigkeit 5% bis 85%
Speichertemperatur -45°C bis +85°C
Zertifizierung RoHS 2.0 / Reichweite
Industrieanwendungen

Der thermische Kamera-Kern TIMO212 wird in vielen Bereichen wie Thermographie, intelligente Hardware, Smart Building, Smart Home, AIoT usw. weit verbreitet.

OEM Kleingröße nicht gekühlter LWIR-Wärmebildkern mit Auflösung 256x192 und 12μm Pixel Pitch in Wafer Level Package 0
Unsere IR-Produkte
  • Hohe Empfindlichkeit und hervorragende Leistung
  • Weltweit führende Technologie in der Infrarotindustrie
  • Verschiedene verfügbare Infrarotdetektoren - sowohl ungekühlte als auch gekühlte IR-Detektoren in verschiedenen Formaten und Pixelgrößen
  • Massenproduktion zur schnellen Lieferung - Drei Produktionslinien mit einer jährlichen Produktionskapazität von bis zu Millionen Detektoren
Häufig gestellte Fragen
In welchen Branchen können die Infrarotdetektoren/Wärmekamera-Kerne eingesetzt werden?

Unsere Infrarotdetektoren und Thermalkamera-Kerne werden in vielen Branchen eingesetzt, wie z. B.:

  • Thermographie:Stromwartung, Bildverarbeitung, Klimatisierung von Gebäuden, Metallurgie, Petrochemie, Vorhersagewartung, Epidemienprävention
  • Sicherheit und Überwachung:Sicherheit der Stadt, Überwachung der Infrastruktur, Grenzsicherheit, Seefahrt, Bergbausicherheit
  • Feuerwehr und Rettung:Waldbrandverhütung, Brandverhütung, Suche und Rettung
  • Drohnenlast:Ausrüstungsinspektion, Durchsetzung und Rettung, Brandbekämpfung, Tierbeobachtung
  • Persönliche Vision:Freizeit im Freien, Tierbeobachtung, Durchsetzungspatrouille
  • ADAS:Autonomes Fahren, fortschrittliches Fahrerassistenzsystem, Spezialfahrzeuge
  • - Ich weiß nicht.Intelligentes Zuhause, intelligente Hardware, intelligente Pflege, Roboter
  • Andere:Erweiterte Flugsichtsysteme, Gaserkennung, Landwirtschaft und Viehzucht, wissenschaftliche Forschung
