Wärmekamera-Kern mit Thermographie für unbemanntes Luftfahrzeug-System
| Herkunftsort | Provinz Wuhans, Hubei, China |
|---|---|
| Markenname | SensorMicro |
| Zertifizierung | ISO9001:2015; RoHS; Reach |
| Modellnummer | COIN612R |
| Min Bestellmenge | 1-teilig |
| Preis | negotiable |
| Zahlungsbedingungen | L/C, T/T |
Produktdetails
| Auflösung | 640x512 / 12μm | Typisches NETD | ≤40 mK |
|---|---|---|---|
| Spektralbereich | 8~14μm | Größe | 25,4×25,4×27,4 (mit 9,1-mm-Objektiv) |
| Temperaturbereich | -20℃~+550℃ (anpassbar) | Temperaturgenauigkeit | ±3℃ oder ±3% |
| Hervorheben | ITL612R-Wärmekamera-Kern,Wärmekamera-Kern mit Thermographie |
||
Produkt-Beschreibung

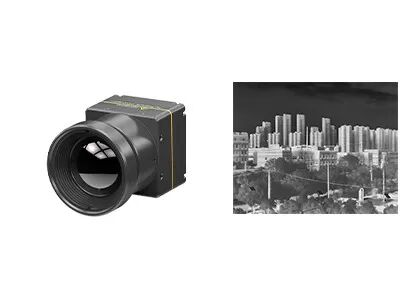

COIN612R Wärmemodul für Drohnen
COINR 640x512 / 12μm Thermalkamera-Kern mit Thermographie für unbemannte Luftfahrzeugsysteme
Beschreibung des Produkts
COIN612R ist ein erschwingliches Infrarotkameramodul mit Wärmebildsystem für kommerzielle unbemannte Luftfahrzeuge (Drohnen/UAV).Es ist speziell für den Bereich der UAV Rettung und Inspektion entwickelt, wie z. B. Elektrizitätsinspektion, Photovoltaikinspektion, Umweltschutzdetektion, wissenschaftliche Forschung, Luftfotografie, Polizeiführung, Katastrophenhilfe und Rettung,Verhütung von WaldbrändenWir bieten unseren Kunden auf der Grundlage von UAV-Nutzlasten verschiedene effektive und ausgereifte Lösungen, um Aufgaben in verschiedenen Umgebungen auszuführen.
Der COIN612R Infrarotkamera-Kern integriert einen 640x512 / 12μm Wärmebildsensor.Dieses Wärmekamera-Modul verfügt außerdem über eine optionale thermografische Funktion mit Messbereich von -20 °C bis 550 °C für die Messung industrieller Temperaturen.
Hauptmerkmale
- Größe: 25.4×25.4×27.4 (mit 9.1mm-Objektiv)
- Gewicht: 27g±2g (mit 9,1mm-Objektiv)
- Typische NETD: ≤ 40mk
- Typischer Stromverbrauch: < 0,9 W
- Schnelle Entwicklung und Integration
Produktspezifikationen
| Modell | Der Wert der Verpackung ist zu berücksichtigen. |
| Leistung des IR-Detektors | |
| Empfindliches Material | Vanadiumoxid |
| Entschließung | 640 × 512 |
| Pixel Pitch | 12 μm |
| Spektralbereich | 8 μm bis 14 μm |
| Typische NETD | ≤ 40mK |
| Bildverarbeitung | |
| Bildrate | 25 Hz/30 Hz |
| Startzeit | 5s |
| Analogvideo | PAL/NTSC |
| Digitales Video | Die in Absatz 1 genannte Angabe ist nicht anwendbar. |
| Bildalgorithmus | Korrektur der Nicht-Einheitlichkeit (NUC) 3D-Lärmreduzierung (3DNR) 2D-Lärmreduzierung (DNS) Dynamische Reichweitenkomprimierung (DRC) Verstärkung der Grenzen (EE) |
| Digitales Vergrößern | 1 ~ 8X kontinuierlicher Zoom, Schrittgröße 1/8 (YUV-Ausgang) |
| Bildanzeige | Schwarz heiß/Weiß heiß/Pseudokolor |
| PC-Software | |
| ICC-Software | Modulsteuerung und Videoanzeige |
| Elektrische Spezifikationen | |
| Standard-Außenschnittstelle | 50Pin_HRS: DF40C-50DP-0.4V ((51), (HRS, männlich) |
| USB-Erweiterungskarton | Typ-C |
| Kommunikationsoberfläche | TTL-232/USB2.0 |
| Digitale Videooberfläche | CMOS8/CMOS16/LVDS/USB2.0 |
| Versorgungsspannung | 4 bis 5,5 V |
| Typischer Stromverbrauch | 0.9W |
| Temperaturmessung | |
| Betriebstemperaturbereich | -10°C bis +50°C |
| Temperaturmessbereich | -20°C~150°C, 0°C~550°C (Unterstützung für Erweiterung und Anpassung) |
| Temperaturmessgenauigkeit | größer als ± 3 °C oder ± 3% |
| regionale Temperaturmessung | Unterstützender Höchst-, Mindest- und Durchschnittswert der regionalen Ausgangstemperatur |
| SDK | Windows/Linux/ARM; Video-Stream-Analyse und Konvertierung von Grau auf Temperatur erreichen |
| Körperliche Eigenschaften | |
| Größe (mm) | 25.4×25.4×27.4 (mit 9.1mm-Objektiv) 25.4×25.4×39.5 (mit 13mm-Objektiv) 25.4×25.4×38.3 (mit 19mm-Objektiv) |
| Gewicht | 27 g ± 2 g (mit 9,1 mm-Objektiv) 40 g ± 2 g (mit 13 mm-Objektiv) 41g±2g (mit 19mm-Objektiv) |
| Anpassungsfähigkeit an die Umwelt | |
| Betriebstemperatur | -40 °C ~ +70 °C |
| Speichertemperatur | -45 °C ~ +85 °C |
| Luftfeuchtigkeit | 5% bis 95%, nicht kondensierend |
| Vibrationen | Zufällige Vibrationen 5,35 Gramm, 3 Achsen |
| Schock | Halb-Sinus-Welle, 40g/11ms, 3 Achsen 6 Richtung |
| Bescheinigung | Einheitliche Sicherheitsnormen |
| Optik | |
| Optionale Linse | Festfokus Athermal: 9,1 mm/13 mm/19 mm |
| Schutzniveau | IP67-Klassifizierung (Vorderfläche) |
Industrieanwendungen
Der COIN612R-Wärmekamera-Kern für UAV-Nutzlasten kann für die Inspektion von elektrischer Energie, Photovoltaik-Inspektion, Umweltschutzdetektion, wissenschaftliche Forschung, Luftfotografie,Polizeiuntersuchung, Katastrophenhilfe und Rettung, Waldbrandprävention, Stadtsicherheit usw.
Unsere Vorteile
Vorverkauf
Anforderungsanalyse
Szenariobewertung
Produktauswahl
Individuelle Lösungen
Einsatz
Schnelle Lieferung
Systemintegration und -prüfung
Technische Ausbildung
Anwendungsrichtlinie
Dienstleistungen im Kundendienst
Ferndiagnostik
Garantiedienstleistung
Firmware-Upgrades
Technische Wartung
Häufig gestellte Fragen
1Was ist Infrarot-Wärmebildgebung?
Infrarot-Wärmebilder sind eine Art Methode, die Infrarotstrahlung und Wärmeenergie verwendet, um Informationen über Objekte zu sammeln.Nach der Strahlungsdifferenz zwischen dem Objekt und der Hintergrundumgebung und der Strahlungsdifferenz jedes Teils des Objekts selbst, kann das Infrarot-Wärmebild die Strahlungsfluktuation jedes Teils der Szene zeigen und so die Eigenschaften der Szene zeigen.
2Was ist der Vorteil der Infrarot-Wärmebilder?
---Sehen durch völlige Dunkelheit
--- Identifizierung unter Tarnung
--- Langstreckenerkennung
---Wärmeverteilungsdetektion
--- Nichtkontakttemperaturmessung
---Beschäftigungsbewusstsein
- Und so weiter.
3Was sind die Anwendungen der Infrarot-Wärmebilder?
Temperaturmessung und Allwetterbildaufnahme sind zwei grundlegende Funktionen der Infrarot-Wärmebildaufnahme-Technologie.Sicherheit und Überwachung, industrielle Fertigung, wissenschaftliche Forschung, medizinische Behandlung und andere traditionelle Bereiche.
