120x90 Auflösung 12μm Pixel Pitch Infrarot-Wärmekamera-Kern für Smart Home Integration

  • 120x90 Resolution 12μm Pixel Pitch Infrared Thermal Camera Core for Smart Home Integration
Herkunftsort Provinz Wuhans, Hubei, China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer TIMO112
Min Bestellmenge 1-teilig
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Auflösung 120x90 Pixelabstand 12μm
Spektralbereich 8~14μm Temperaturmessbereich -20℃~+550℃
Gewicht (g) 1,8g Größe (mm, ohne FPC) 12,6 mm × 12,6 mm × 8,8 mm
Hervorheben

Kern der Wärmekamera-120x90

,

Mikroinfrarotwärmekamera-Kern

,

Smart Home-Wärmekamera-Kern
Hinterlass eine Nachricht
Produkt-Beschreibung

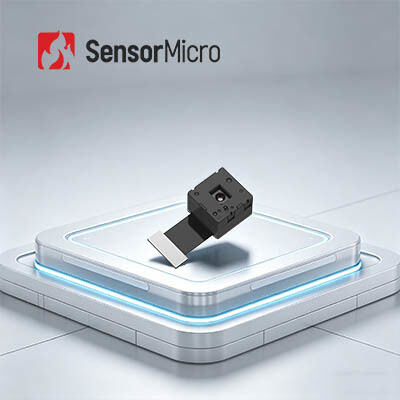

Mikro-Infrarot-Wärmekamera-Kern 120x90/12μm für Smart Home
Produktübersicht

Das Infrarot-Wärmemodul TIMO112 integriert einen 120x90/12μm Wafer Level Package (WLP) Infrarot-Detektor und ist für Anwendungen optimiert, die minimale Größe, Gewicht, Leistung und Kosten (SWaP-C) erfordern.Seine ultra-kompakte Struktur ermöglicht eine einfache Integration in verschiedene intelligente Geräte, Wärmebildgeräte oder mobile Endgeräte mit strengen Anforderungen an Kosten, Größe und Gewicht.

Im Vergleich zu herkömmlichen Temperaturmessgeräten bietet das IR-Sensormodul TIMO112 eine höhere Empfindlichkeit als übliche Thermopile-Arrays.Dieses Wärmekamera-Modul bietet einen außergewöhnlichen Wert für Infrarot-Bildgebungsanwendungen mit hohen Kosten, Größe und Gewicht.

Hauptmerkmale
  • Ultra-Miniatur-Modul mit ultimativer SWaP-C-Optimierung
    Auf Waferebene verpackter Detektor + Optik auf Waferebene + Mikroelektromagnetische Ventilverschluss
  • Nachgewiesene Leistung und schnelle Reaktion
    Ultra-niedrige Leistung Design (bis zu 9mW) mit glatten 25Hz-Framerate Bildgebung
  • Flexibel und umweltfreundlich
    Unterstützt SPI-Bildoberfläche, kompatibel mit verschiedenen eingebetteten Plattformen
Produktspezifikationen
Modell - Das ist nicht wahr.
Entschließung 120 × 90
Pixelgröße 12 μm
Spektralreaktion 8 bis 14 μm
Fokussierungsmodus Konzentrationsfrei
Linsen (HFOV/FL) 50°/1,6 mm
Gewicht 1.8g
Größe (ohne FPC) 12.6 mm × 12,6 mm × 8,8 mm
Anzahl der PINs 40PIN
Ausgangsdaten 14bit Roh
Bildrate 25 Hz
Temperaturmessbereich -20°C bis +550°C
Temperaturmessgenauigkeit größer als ±2 °C / ±2%
Betriebstemperatur -20°C bis +60°C
Luftfeuchtigkeit 5% bis 85%
Speichertemperatur -45°C bis +85°C
Zertifizierung RoHS 2.0 / Reichweite
Industrieanwendungen

Das Wärmekamera-Modul TIMO112 wird in der Thermographie, intelligenter Hardware, intelligenten Gebäuden, intelligenten Häusern, AIoT und verschiedenen anderen industriellen Anwendungen weit verbreitet.

120x90 Auflösung 12μm Pixel Pitch Infrarot-Wärmekamera-Kern für Smart Home Integration 0
Unsere Art zu dienen
Vorverkauf
  • Anforderungsanalyse
  • Szenariobewertung
  • Produktauswahl
  • Individuelle Lösungen
Einsatz
  • Schnelle Lieferung
  • Systemintegration und -prüfung
  • Technische Ausbildung
  • Anwendungsrichtlinie
Dienstleistungen im Kundendienst
  • Ferndiagnostik
  • Garantiedienstleistung
  • Firmware-Upgrades
  • Technische Wartung
Häufig gestellte Fragen
Was ist Infrarot-Wärmebildgebung?

In der Natur strahlen alle Objekte mit Temperaturen über dem absoluten Nullpunkt (-273°C) Infrarotstrahlen aus.Durch Messung des Temperaturunterschieds der Infrarotstrahlung zwischen Zielen und ihrem Hintergrund mit Hilfe eines Infrarotkamera-Detektors, können verschiedene Infrarotbilder (Wärmebilder) gewonnen werden.

Wie funktionieren Infrarotdetektoren?

Die von den Zielen emittierte Infrarotstrahlung gelangt in den Sensorbereich des Wärmedetektors, der Strahlungssignale unterschiedlicher Intensität in entsprechende elektrische Signale umwandelt.die dann verstärkt und verarbeitet werden, um mit bloßem Auge sichtbare Infrarotbilder zu bilden.

Was ist der Vorteil von ungekühlten Infrarotdetektoren?

Ungekühlte Infrarot-Brennflächendetektoren funktionieren bei Raumtemperatur, ohne dass integrierte Dewar-Cooler-Assembly-Geräte (IDCA) benötigt werden.geringer StromverbrauchObwohl die Empfindlichkeit nicht mit den gekühlten Detektoren übereinstimmt, macht ihre Kosteneffizienz sie für breitere Anwendungen ideal.
