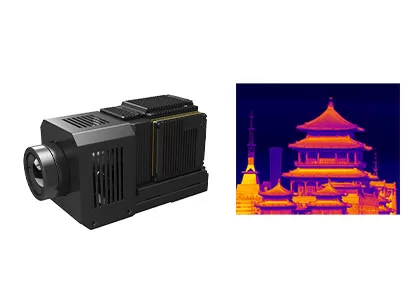

Infrarotwärmebildgebungs-Modul 1280x1024 12μm MWIR MCT

  • MWIR MCT Infrared Thermal Imaging Module 1280x1024 12μm
Herkunftsort Provinz Wuhans, Hubei, China
Markenname GST
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer GAVIN1212
Min Bestellmenge 1-teilig
Preis Negotiable
Zahlungsbedingungen L/C, T/T

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Art MWIR-Kamera-Modul Ir-Detektor Abgekühlter Detektor
Entschließung 1280x1024 / 12μm NETD ≤20mK
Spektralbereich 3.7~4.8μm MW Größe 165x86x107mm
Markieren

MCT-Infrarotwärmebildgebungs-Modul

,

Infrarotmodul der Wärmebildgebungs-1280x1024

,

Thermisches Infrarotmodul MWIR
Hinterlass eine Nachricht
Produkt-Beschreibung
Infrarotkamera-Kern GST GAVIN1212



Wärmebildgebungs-Modul der hohen Auflösung 1280x1024/12μm MWIR MCT mit Bildverarbeitungsalgorithmus



Produkt-Beschreibung



GAVIN1212 ist ein abgekühltes mittleres Wellenwärmebildgebungsmodul, das durch globale Sensortechnik (GST) entwickelt wird. Es besteht aus einem Detektor HgCdTe MWIR IR 1280x1024@12-µm hoher Auflösung mit RS058F-cryocooler, werden Hardware-Elektronik und verschiedene Bildverarbeitungsalgorithmen auch bereits eingebettet, um die scharfen und klaren Wärmebilder darzustellen.



Die Bildverarbeitungsalgorithmen einschließlich die grundlegende Ungleichmäßigkeits-Korrektur (NUC), Selbst-gewinnsteuerung (AGC), intelligente Detailverbesserung (IDE), etc. Das GAVIN1212 kann megapixels hochauflösende Infrarotbilder durch seine HDMI-digitale Videoschnittstelle ausgeben. Mit Industriestandard cameralink Schnittstelle können Infrarotkamera oder Systemintegrierer ihre eigene komplette Kamera entwerfen oder integrieren, die leicht auf dem Modul der Wärmebildgebung GAVIN1212 basiert.



Hauptmerkmale



- Erfüllen Sie den Bedarf der lange Strecken-Entdeckung

- Hohe Empfindlichkeit, NETD≤20mK

- Breites Blickfeld, Entschließung bis zu 1280x1024

- Einfache Integration in das System

- DVP-/Cameralinkschnittstelle, RAW-/YUVbild-Ertrag

- Eine Vielzahl von ununterbrochenen optischen Zoomobjektiven ist verfügbar



Produktbeschreibungen



Modell GAVIN1212
Ir-Detektor-Leistung
Entschließung 1280x1024
Pixel-Neigung 12μm
Cryocooler RS058F
Spektralbereich 3.7μm~4.8μm MW
Kühlzeit (20°C) ≤8min
NETD (20°C) ≤20mK
Bildverarbeitung
Rahmen-Rate 50Hz/100Hz
Verdunkelung des Modus Linear/Histogramm/gemischt
Digital-lautes Summen ×1/×2/×4
Bild-Richtung Horizontal/vertikal/diagonal leichter Schlag
Bild-Algorithmus NUC/AGC/IDE
Elektrische Spezifikation
Externe Standardschnittstelle J30JZ 25pin; Spezielle Ausgabeschnittstelle HDMI
Analoges Video /
Digital-Video HDMI gab aus: YUV
Cameralink gab aus: 16bit RAW/YUV
Externe Synchronisierung Rahmen-externe Synchronisierung: Niveau RS422
Kommunikation RS422, 115200bps
Stromversorgung 24V±1V
Stabile Leistungsaufnahme 16W
Maß (Millimeter) 165x86x107
Gewicht ≤1600g
Operations-Temperatur -40°C | +60°C
Erschütterungs-Größe Erschütterung: GJB Fahrzeug-brachte Hochgeschwindigkeitstransport an
Schock: Halb-Sinus Welle, 40g 11 Frau, 3 Richtung der Achsen-6 je 3mal
Optische Linse
Optionale Linse Ununterbrochenes lautes Summen: 37.5~750mm/F4
Örtlich festgelegtes lautes Summen: 19mm/F2; 40mm/F2; 240mm/F2



Industrielle Anwendungen



Das thermische Infrarotmodul der kamera GAVIN1212 ist viele Bereiche wie Fernüberwachungsanlage, Flug-Visions-Verbesserungs-System, Multi-Sensor Nutzlast etc. weitverbreitet.



Infrarotwärmebildgebungs-Modul 1280x1024 12μm MWIR MCT 0



Unsere Vorteile



Infrarotwärmebildgebungs-Modul 1280x1024 12μm MWIR MCT 1



FAQ



1. Was ist NETD?

NETD bezieht sich „auf Geräusch-Äquivalenttemperatur-Unterschied“. Es ist ein Maß für, wie gut ein Wärmebildgebungsdetektor in der Lage ist, zwischen sehr kleinen Unterschieden bezüglich der Wärmestrahlung im Bild zu unterscheiden. NETD wird gewöhnlich in Millikelvin (M) ausgedrückt. Normalerweise, die NETD-Zahl das niedriger ist, höher zeigt die thermische Empfindlichkeit an.



2. Was ist SWaP3?

SWaP3 bezieht sich Größe, Gewicht, Energie, Leistung und auf Preis. Es zeigt die Technologietendenz der Infrarotindustrie an.



3. Was ist DRI?

DRI verweist normalerweise Entdeckungs-, Anerkennungs- und Identifizierungsabstand eines Wärmebildgebungssystems. Es ist ein entscheidender Parameter, zum der Leistung des Wärmebildgebungssystems zu beurteilen.
