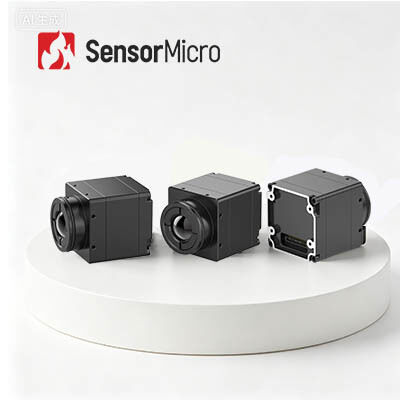

384x288 Auflösung 12μm Pixel Pitch LWIR Thermal Camera Modul für Sicherheit und Rettung

  • 384x288 Resolution 12μm Pixel Pitch LWIR Thermal Camera Module for Security and Rescue
Herkunftsort China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer iSE412
Min Bestellmenge 1 Stück
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Spektralbereich 8~14μm NETD <30mK
Auflösung 384x288 / 12μm Bildrate 50Hz
Startzeit 6S Bildalgorithmus NUC/DRC/DNS/DDE/SFFC
Hervorheben

Wärmekamera-Modul 17uM LWIR

,

Industrielles Thermographie-Wärmekamera-Modul

,

Wärmekamera 400x300 LWIR
Hinterlass eine Nachricht
Produkt-Beschreibung
384 x 288 12 μm LWIR-Wärmekameramodul, ungekühlt für Sicherheit und Rettung
Produktübersicht

Der iSE412-Infrarotkamerakern wird von einem keramikgekapselten Wärmedetektor mit einer Auflösung von 384 x 288 Pixeln und einem Pixelabstand von 12 μm angetrieben und erzielt eine überragende Leistung mit optimiertem Struktur- und Algorithmusdesign. Seine innovative Architektur ohne Verschluss macht eine häufige Verschlusskalibrierung überflüssig und unterdrückt Bildstottern und Hintergrundgeräusche effektiv, um eine äußerst flüssige Echtzeitbildgebung zu ermöglichen. Ausgestattet mit fortschrittlichen Bildverarbeitungstechnologien wie hochauflösender Rekonstruktion und elektronischem Zoom sowie Ein-Klick-Kalibrierung und anpassbaren OSD-Funktionen garantiert das Modul klare und anpassbare Bildeffekte. Es ist mit verschiedenen Objektiven, Erweiterungskomponenten und Micro-OLED-Displays kompatibel und unterstützt eine flexible Systemanpassung. Mit seinen kleinen Abmessungen und seinem leichten Design sorgt der Kern für eine stabile und zuverlässige Erkennungsleistung unter extremen räumlichen und umgebungsbedingten Einschränkungen und erfüllt so die Anforderungen hochpräziser Industrie-, Sicherheits- und Rettungsszenarien.

Hauptmerkmale
  • Verschlussloses Design für flüssigeres Sehen
    • Während des Betriebs ist keine Verschlusskalibrierung erforderlich, wodurch Bildruckeln vermieden wird, die bei herkömmlichen Verschlusssystemen häufig vorkommen
    • Der geräuschlose Betrieb gewährleistet eine diskrete Nutzung ohne mechanische Geräusche
  • Kompakt und leicht, flexibel für die Integration
    • Gesamtsystemabmessungen nur 25,4 x 25,4 x 22,7 mm, Gewicht des bloßen Kerns ≤26 ± 1,5 g
    • Das platzsparende Strukturdesign ermöglicht eine flexible Systemauslegung und -integration
  • Funktionsreiche, nahtlose Integration
    • Unterstützt hochauflösende Algorithmen, Bild-in-Bild, anpassbares OSD, Schlafmodus, Ein-Klick-Kalibrierung und Kompatibilität mit verschiedenen Micro-OLED-Displays
    • Kompatibel mit mehreren optischen Linsen und Erweiterungskomponenten für einfache Sekundärentwicklung und Systemanpassung
Produktspezifikationen
Modell iSE412
IR-Detektor-Anzeigen
Empfindliches Material VOx
Auflösung 384×288
Pixelgröße 12μm
Spektrale Reaktion 8μm ~ 14μm
Typisches NETD ≤30 mK
Bildverarbeitung
Effektive Pixel 384×288
Digitale Bildrate 50Hz
Startzeit 6s
Digitales Video YUV420/YUV422/RGB888/RAW
Bildalgorithmus NUC/DRC/DNS/DDE/SFFC
Ohne Verschluss Unterstützt
Bildanzeige 10 Typen (White Hot/Lava/Iron Red/Hot Iron/Medical/Arctic/Rainbow 1/Rainbow 2/Tint/Black Hot)
Bildrichtung Horizontal/Vertikal/Diagonal
Digitaler Zoom 1x/2x/4x/8x
Bildhelligkeit Automatisch/manuell
Bildkontrast Automatisch/manuell
Kompensationsmodus Handbuch
Elektrisch
Standardmäßige externe Schnittstelle
50-polig: BP040SB-50-0114-B-R0
Kommunikationsschnittstelle TTL-232/USB2.0
Digitale Videoschnittstelle DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE
Erweiterungskomponenten USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE
Elektrische Schnittstelle
Versorgungsspannung 2,7 V ~ 5,3 V
Typischer Stromverbrauch 0,8 W bei 50 Hz bei 23 ± 3 °C
Mechanisch/Objektiv
Blanke Kerngröße (mm) 25,4×25,4×22,7 φ36×24,3
Gewicht des bloßen Kerns (g) 26±1,5 28±1,5
Optische Linse
Athermischer Fixfokus: 4,9/9,1/13/19 mm
Fester Fokus athermisch: 25 mm/35 mm
Verschlusskomponenten Optional
Vibration 5,35 g, zufällige Vibration, 3-Achsen
Auswirkungen Halbe Sinuswelle, 40 g/11 ms, Aufprallrichtung X-Achse, 3-fach 1500 g bei 0,4 ms
Schutzstufe IP67 (Frontlinse)
Umweltanpassungsfähigkeit
Betriebstemperatur -40℃~+70℃
Lagertemperatur -45℃~+85℃
Luftfeuchtigkeit 5 % ~ 95 %, nicht kondensierend
Zertifizierung ROHS2.0/REACH
Industrielle Anwendungen

Der iSE412-Wärmebildkamerakern wird häufig in den Bereichen industrielle Bildverarbeitung, Brandbekämpfung und Rettung, Sicherheitsüberwachung, Außenbeobachtung, maschinelles Sehen, Unterhaltungselektronik usw. eingesetzt.

Produktvorteile
Vielfältiges Produktportfolio

Eine breite Palette von Produktformaten, einschließlich Infrarotdetektoren, Kamerakernen und Modulen, um verschiedene Integrationsanforderungen zu erfüllen.

Reichhaltige Produktvielfalt

Mehrere Array-Auflösungen, Pixelgrößen, Wellenbänder und Kombinationen von Linsenoptionen bieten mehr Flexibilität für verschiedene Anwendungen.

Hervorragende Leistung

Klare Bildgebung, kompakte Größe, geringer Stromverbrauch, hohe Empfindlichkeit und hohe Zuverlässigkeit – entwickelt für den Einsatz bei einer Vielzahl von Umgebungsbedingungen.

Einfache Integration

Mehrere Schnittstellenoptionen erleichtern die Integration und ermöglichen eine schnelle Entwicklung über mehrere Anwendungsbereiche hinweg.

Häufig gestellte Fragen
1. Wafer-Level-Verpackung

Wafer-Level-Packaging, auch Wafer-Level-Size-Packaging genannt, ist zu einem wichtigen Bestandteil der fortschrittlichen Packaging-Technologie in der Halbleiterindustrie geworden. Beim Wafer Level Packaging (WLP) handelt es sich um den Prozess, bei dem die Hochvakuumverpackung direkt auf dem gesamten MEMS-Wafer durchgeführt und anschließend geritzt und geschnitten wird, um einen einzelnen Infrarotdetektor herzustellen. Es führt die meisten oder alle Verpackungs- und Testverfahren direkt auf dem IR-Detektor-Wafer vor dem Würfeln durch. Es handelt sich um ein Paket mit verbesserter Chipgröße, das die Anforderungen an geringe Größe, geringes Gewicht, tragbares Gerät, Handgerät, niedrigen Preis und hohe Produktionseffizienz erfüllt.
