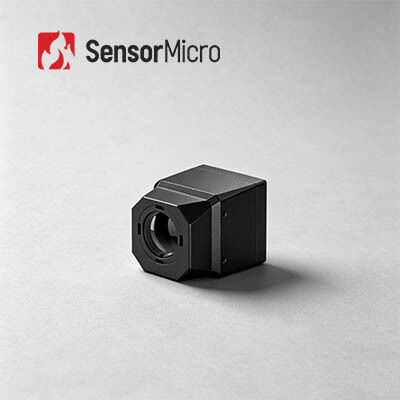

Leichtgewichtiger LWIR-Wärmekamera-Kern mit Auflösung 256×192 und 12μm Pixel Pitch Uncooled Infrarot-Kamera-Modul

  • Lightweight LWIR Thermal Camera Core with 256×192 Resolution and 12μm Pixel Pitch Uncooled Infrared Camera Module
Herkunftsort China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer MICO212
Min Bestellmenge 1-TEILIG
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Auflösung 256x192 Stetiger Stromverbrauch ≤550mW@5V, 23±3℃
Spektralbereich 8~14μm Pixelabstand 12μm
NETD ≤30mK/F1.0/25℃ Sichtfeld 17,5°(H)×13,2°(V)
Hervorheben

Leichter LWIR-Wärmekamera-Kern

,

Wärmekamera-Kern der Detektor-640x512

,

Ungekühlte Infrarotdetektor-thermisches Modul
Hinterlass eine Nachricht
Produkt-Beschreibung
Leichtgewichtiger LWIR-Wärmekamera-Kern mit 256×192/12μm ungekühltem Infrarotdetektor
LWIR-Wärmebildmodul mit 256x192 12 μm Infrarotdetektor
Der ultra-kompakte ungekühlte Infrarotkamera-Kern MICO212 ist eine hochintegrierte Wärmebildlösung mit einer Auflösung von 256 × 192.12 μm-Pixel-Infrarotdetektor und eine 10 mm-optische Linse mit 17.5 x 13,2° Sichtfeld, die Integration einer Bildverarbeitungstafel und hochfester Strukturbauteile in einen ultrakleinen, leichten Formfaktor,Dieser Kamera-Kern liefert einen stabilen analogen und digitalen Videoausgang über CVSBMit geringem Stromverbrauch, optimierter SWaP-Leistung (Größe, Gewicht und Leistung) und kostengünstigem Design eliminiert es komplexe Nebenentwicklungen.verkürzt die Systemintegrationszyklen, und senkt die technischen und Kostenschwellen für verschiedene Infrarot-Wärmebildintegrationsprojekte effektiv.
Hauptmerkmale
  • Kostenwirksame Lösung für kostengünstige Nachfrage
    • Ausgestattet mit eigenentwickeltem 256×192/12μm ungekühltem Infrarotdetektor, der einen deutlichen Kostenvorteil bietet
    • Integriert mit einem speziellen ASIC-Chip für hohe Energieeffizienz
  • Optimiertes SWaP-Design
    • Ultra-kompakte Größe: nur 22,2×22,2×28,4 mm (ohne Objektiv)
    • Leichtes Gewicht: nur 16 ± 2 g
    • Niedriger Stromverbrauch: 550 mW
  • Einfache Entwicklung und schnelle Integration
    • Bietet native analoge oder digitale Videoausgabe, unterstützt CVSB/USB/MIPI-Standards
    • Einfache Montage mit minimalem Aufwand bei der Konstruktion
Produktspezifikationen
Modell MICO212
IR-Detektor Empfindliches Material: VOx
Auflösung: 256 × 192
Pixelgröße: 12 μm
NETD: ≤ 30mK/F1,0/25°C
Spektralantwort: 8 bis 14 μm
Optische Linsen Fokus/F#: 10mm/F1.0-FF
Die Beobachtungsstufe ist die Höchststufe, auf der die Beobachtungsstufe aufgestellt ist.
Entdeckungsbereich (8 Pixel): 99 m (5'11" Person)
360 m (4 m × 3 m Fahrzeug)
Typ: Festfokus Athermal
Erste Linsendichtung/Beschichtung: IP67/HD
Bildverarbeitung Analog Video: PAL (Standard) / NTSC
Digitales Video: USB
Startzeit: ≤ 6 Sekunden
Bildalgorithmus: NUC/3D/2D/DRC/EE/SFFC
Pseudo-Farbe: 11 Arten - anpassbar
Elektrische Schnittstelle Standard-Externe Schnittstelle: 3PIN-Schnittstelle (A1251-WV-S-3P)
Video-Schnittstelle: CVBS.
Stromversorgung: Gleichspannung: 5V~24V
Stromversorgung Versorgungsspannung: Gleichspannung: 5V~24V
Stetiger Stromverbrauch: ≤ 550mW@5V, 23±3°C
Mechanische Abmessungen: ≤ 22,2 mm × 22,2 mm × 28,4 mm (L × W × H)
Gewicht: < 16 ± 2 g
Anpassungsfähigkeit an die Umwelt Betriebstemperatur: -40°C bis +70°C
Aufbewahrungstemperatur: -45°C+85°C
Luftfeuchtigkeit: 5% bis 95%, nicht kondensierend
Vibration: Zufällige Vibration, 5,35 Gramm, 3-Achse
Schlag: Halb-Sinus-Welle, 40g/11ms, 3 Achsen, 6 Richtungen
Zertifizierung: ROHS2.0/REACH
Industrieanwendungen
Das MICO212 Thermal Imaging Modul wird in den Bereichen Thermographie, Sicherheitsüberwachung, Roboter, intelligente Hardware, ADAS, Brandbekämpfung und Rettung usw. eingesetzt.
Unsere Vorteile
  • Diversifiziertes Produktportfolio
  • Tiefe technische Expertise
  • Eine strenge Validierung der Zuverlässigkeit gewährleistet Qualitätssicherung
  • Fokussiert auf Innovation und praktische Umsetzung im Bereich Infrarot-Sensing
  • Fachtechnische Unterstützung und Dienstleistungen der gemeinsamen Entwicklung
Häufig gestellte Fragen
Vergleich von Kühl- und Ungekühl-Wärmebildtechnologien
Wenn der gekühlte Infrarot-Wärmedetektor funktioniert, reduziert der Kryokühlgerät zuerst die Temperatur selbst, so dass der Sensor eine höhere Empfindlichkeit, höhere Präzision,geringerer Fehler und breiterer Temperaturbereich bei der Detektion eines ZielsAufgrund seiner hohen Präzision, des geringen Fehlers und der hohen Empfindlichkeit erzeugt die abgekühlte Wärmebildkamera zuverlässigere Erkennungswerte.Ungekühlte Infrarot-Wärmesensoren können diesen Standard nicht erreichen., vor allem die Ungleichheit der nicht gekühlten Infrarot-Fokalflächenanordnung hat einen großen Einfluß auf den Messfehler.
