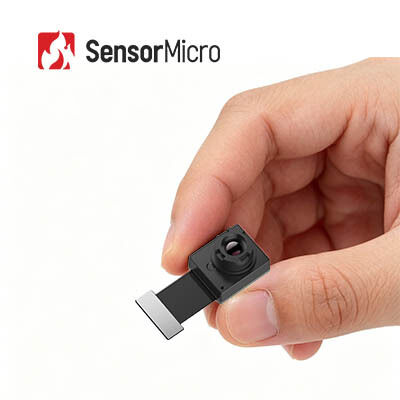

Ungekühltes LWIR-Wärmebild-Überwachungskameramodul mit einer Auflösung von 256 x 192 und einem Pixelabstand von 12 μm im Wafer-Level-Gehäuse

Ungekühltes LWIR 256x192 / 12 μm Wärmebildmodul für Wärmebild-Sicherheitskameras

Das ungekühlte IR-Bildgebungsmodul TIMO212, auch als ungekühltes Wärmemodul bekannt, ist radiometrisch fähig und verfügt über eine berührungslose Infrarot-Temperaturmessfunktion. Es umfasst einen außergewöhnlich kleinen Wafer-Level-Package-Infrarotdetektor (WLP) mit einer Größe von 256 x 192/12 μm, der das langwellige Infrarotspektrum (LWIR) im Bereich von 8 bis 14 μm erfasst.

Aufgrund seines vollständig optimierten SWaP-C verfügt das TIMO212-Wärmekameramodul über eine niedrige Auflösung, geringe Größe, geringen Stromverbrauch und einen sehr niedrigen Preis. Daher eignet es sich im Bereich Sicherheit und Überwachung hervorragend für die Temperaturmessung und -überwachung im Weitwinkel- und Nahbereich.

• Ultraminiaturmodul mit ultimativer SWaP-C-Optimierung
  • Auf Waferebene verpackter Detektor + Optik auf Waferebene + mikroelektromagnetischer Ventilverschluss
  • Das kleinste Infrarot-Wärmemodul, das grundlegende Wärmebildfunktionen bei maximaler Kosteneffizienz ermöglicht
  • Kompakte Größe, geringes Gewicht und geringer Stromverbrauch, ideal für die Integration in Miniaturgeräte
• Flexible optische Optionen, genaue Temperaturmessung
  • Mehrere Objektivoptionen verfügbar, einschließlich Weitwinkel- und Teleobjektiv, um unterschiedlichen Anwendungsanforderungen gerecht zu werden
  • Hochpräzise Temperaturmessung mit einer Genauigkeit von bis zu ±2 °C; unterstützt sowohl regionale als auch vollständige Temperaturüberwachung
• Einfache Integration, schnelle Entwicklung
  • Unterstützt die DVP-Bildschnittstelle, kompatibel mit verschiedenen eingebetteten Plattformen
  • Entspricht den Umweltstandards RoHS 2.0

Das Wärmebildmodul TIMO212 wird in den Bereichen intelligente Sicherheit, AoT, Nachtbeobachtung, Instrumente und Messgeräte, maschinelle Bildverarbeitung usw. eingesetzt.

• Umfassendes technisches Fachwissen- Mit langjähriger Erfahrung in der Forschung, Entwicklung und Anwendung der Infrarot-Sensortechnologie haben wir starke Kompetenzen in den Bereichen Chip-Design, Wafer-Herstellung, Verpackung und Prüfung sowie Systemintegration aufgebaut.
• Der Schwerpunkt liegt auf Innovation und praktischer Umsetzung in der Infrarotsensorik- Wir sind bestrebt, technologische Durchbrüche in der Wärmebildtechnik voranzutreiben und die Grenzen bei NETD, SWaP und Betriebstemperatur ständig zu erweitern.
• Diversifiziertes Produktportfolio- Unterstützt durch unabhängige Forschung und Entwicklung sowie mehrere technische Wege bieten wir ein umfassendes Sortiment an Infrarot-Erkennungskomponenten – sowohl gekühlt als auch ungekühlt.
• Eine strenge Zuverlässigkeitsvalidierung gewährleistet die Qualitätssicherung- Unterstützt durch ein robustes Qualitätsmanagementsystem durchlaufen unsere Produkte während der gesamten Produktion mehrere Testverfahren, um langfristige Stabilität und Zuverlässigkeit zu gewährleisten.
• Professioneller technischer Support und gemeinsame Entwicklungsdienste- Unser Engineering-Team arbeitet eng mit den F&E- und Produktteams der Kunden zusammen, um die Systemintegration zu beschleunigen, die Effizienz zu verbessern und die Markteinführungszeit zu verkürzen.

Infrarotwellen können mit dem menschlichen Auge nicht gesehen werden. Ein Infrarotdetektor/Wärmebildsensor ist ein optisch-elektrisches Gerät, das auf Infrarotstrahlung und Wärmeenergie reagiert, diese in ein elektrisches Signal umwandelt und dann sichtbare Wärmebilder ausgibt.

WLP bezieht sich auf Wafer-Level-Package. Dabei handelt es sich um den Prozess, bei dem die Hochvakuumverpackung direkt auf dem gesamten MEMS-Wafer durchgeführt und anschließend geritzt und geschnitten wird, um einen einzelnen Infrarotsensor herzustellen. Zusammen mit dem Metallgehäuse und dem Keramikgehäuse sind dies die drei Hauptgehäuseformate ungekühlter Infrarotdetektoren.

WLP-IR-Detektoren wurden speziell entwickelt, um den Anforderungen an Miniaturisierung und niedrige Kosten bei der Anwendung der Infrarottechnologie im Unterhaltungselektronikmarkt gerecht zu werden. Wir bieten jetzt eine Vielzahl von WLP-Infrarotmodullösungen an, um weitere neue Anwendungen in Schwellenländern voranzutreiben.
