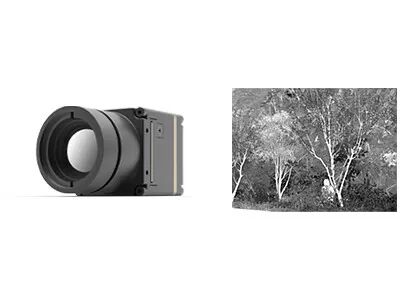

thermischer Überwachungskamera-Kern 400x300 17μm mit LWIR-ungekühltem Infrarotdetektor
| Herkunftsort | Provinz Wuhans, Hubei, China |
|---|---|
| Markenname | SensorMicro |
| Zertifizierung | ISO9001:2015; RoHS; Reach |
| Modellnummer | COIN417/R |
| Min Bestellmenge | 1-teilig |
| Preis | negotiable |
| Zahlungsbedingungen | L/C, T/T |
Produktdetails
| Technologie | Infrarot | Material | Vanadiumoxid |
|---|---|---|---|
| Auflösung | 400x300/17μm | NETD | <40mK |
| Spektralbereich | 8~14μm | Temperaturgenauigkeit | ±3℃ oder ±3% |
| Hervorheben | thermischer Kern der Überwachungskamera-400x300,Thermischer Überwachungskamera-Kern LWIR,LWIR-ungekühlter Infrarotdetektor |
||
Produkt-Beschreibung
COIN417 Wärmebildmodul
Sicherheits- und Überwachungsmodul für Wärmekameras mit LWIR-Infrarotdetektor 400x300 / 17μm
Beschreibung des Produkts
COIN417/R ungekühltes Infrarotmodul ist speziell für die thermische Überwachungskamera entwickelt. Es integriert einen 400x300 / 17μm Wafer Level Package (WLP) Infrarotbilddetektor,Hochleistungssignalverarbeitende Schaltung und Bildverarbeitungsalgorithmus.
Das Infrarotmodul COIN417/R verfügt über eine scharfe und scharfe Wärmebilddarstellung, eine kompakte Größe und einen niedrigen Preis.Es verfügt auch über eine optionale thermographische Funktion mit Messbereich von -20 °C ~ 550 °C für die Messung der industriellen Temperatur.
Its lightweight and flexible features with various industry standard interfaces make it beneficial for OEM customers to conduct their secondary development and integration in all kinds of infrared thermal cameras in the field of security and surveillance, die ihre Entwicklungszeit erheblich verkürzen und Kosten für sie sparen.
Hauptmerkmale
- Mini-Größe: 25,4 x 25,4 x 14,1 mm
- Leichtes Gewicht
- NETD < 40mk
- Bildqualität
- Niedriger Stromverbrauch
- Schnelle Entwicklung und Integration
Produktspezifikationen
| Modell | COIN417/R |
| Leistung des IR-Detektors | |
| Entschließung | 400 x 300 |
| Pixel Pitch | 17 μm |
| Spektralbereich | 8 bis 14 μm |
| Netto-Datenbank | < 40 Mio. t |
| Bildverarbeitung | |
| Bildrate | 25 Hz/30 Hz/50 Hz/60 Hz |
| Startzeit | ≤ 10 Sekunden |
| Analogvideo | PAL/NTSC |
| Digitales Video | Die in Absatz 1 genannte Angabe ist nicht anwendbar. |
| Dämpfungsmodus | Linear/Histogramm/gemischt |
| Digitales Vergrößern | 1 ~ 8X kontinuierlicher Zoom, Schrittgröße 1/8 |
| Bildanzeige | Schwarz heiß/Weiß heiß/Pseudokolor |
| Bildrichtung | Horizontale/vertikale/diagonale Umdrehung |
| Bildalgorithmus | NUC/AGC/IDE/DNR |
| Elektrische Spezifikation | |
| Standard-Außenschnittstelle | 30pin_HRS |
| Kommunikationsmodus | RS232-TTL, 115200 Bps |
| Versorgungsspannung | 3.5 bis 5,5 V |
| Typischer Stromverbrauch | < 1,1 W |
| Temperaturmessung | |
| Betriebstemperaturbereich | -10°C bis 50°C |
| Temperaturmessbereich | -20°C bis 150°C, 100°C bis 550°C |
| Temperaturgenauigkeit | ±3°C oder ±3% (Ermitteln des Höchstwerts) |
| SDK | Unterstützung von ARM/Windows/Linux SDK, Vollbildthermographie |
| Körperliche Eigenschaften | |
| Abmessungen (mm) | 25.4x25.4x14.1 (mit Verschluss) |
| Gewicht | 13 g ± 0,5 g (ohne Linse) |
| Anpassung an die Umwelt | |
| Betriebstemperatur | -40 °C ~ +70 °C |
| Speichertemperatur | -45 °C ~ +85 °C |
| Luftfeuchtigkeit | 5% bis 95%, nicht kondensierend |
| Vibrationen | Zufällige Vibrationen 5,35 Gramm, 3 Achsen |
| Schock | Halb-Sinus-Welle, 40g/11ms, 3 Achsen 6 Richtung |
| Optik | |
| Optionale Linse | Festfokus Athermal: 9,7 mm/15 mm/19 mm |
Industrieanwendungen
Das COIN417/R-Wärmebildmodul kann in eine thermische Überwachungskamera mit Näher- und Mittelstreckenüberwachung und industrieller Temperaturmessung wie Box Camera integriert werden,GeschwindigkeitskuppelkameraDie Kuppelkamera.
Unsere Infrarotprodukte
Hohe Empfindlichkeit und hervorragende Leistung
Weltweit führende Technologie in der Infrarotindustrie
Verschiedene Infrarotdetektoren verfügbar
Sowohl ungekühlte als auch gekühlte IR-Detektoren in verschiedenen Formaten und Pixelgrößen
Massenproduktion zur schnellen Lieferung
Drei Produktionslinien mit einer jährlichen Produktionskapazität von bis zu Millionen Detektoren.
Häufig gestellte Fragen
1Was sind die Vorteile von ungekühlten Infrarotdetektoren?
Der nicht gekühlte Infrarot-Fokaldetektor benötigt kein gekühltes Gerät, er kann bei Raumtemperatur arbeiten und hat die Vorteile eines schnellen Starts, geringen Stromverbrauchs, geringer Größe, geringem Gewicht, langer Lebensdauer,niedrige Kosten usw..
2Was sind die Vorteile der Wärmebildgebung im Bereich Sicherheit und Überwachung?
- Größeres Sichtfeld und nächtliche Sichtweite von zehn Kilometern
- Sichern Sie verstecktes Feuer im Voraus, und finden Sie Brandgefahr früher nach abnormaler Hitze.
- Passive Infrarotstrahlung vom Ziel ohne zusätzliches Licht empfangen
- Arbeiten Sie normalerweise in rauen Umgebungen wie Rauch, Nebel, Regen und Schnee, Blendung, starkes Licht usw.
- Durch thermische Verteilung Menschen und Tiere genau unterscheiden, Tarnung in Wäldern und anderen komplexen Umgebungen erkennen, Fehlalarmrate reduzieren.
