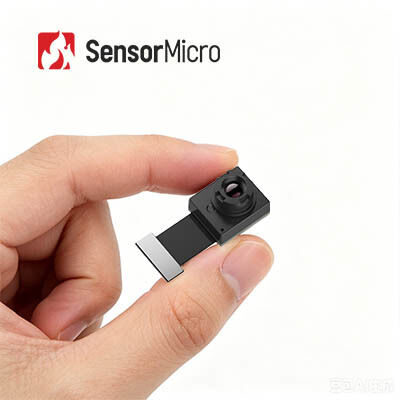

Ungekühlte LWIR-Wärmebildkamera-Modul 256x192 / 12µm für Überwachungssicherheit

  • Uncooled LWIR Thermal Imaging Camera Module 256x192 / 12μm for Surveillance Security
  • Uncooled LWIR Thermal Imaging Camera Module 256x192 / 12μm for Surveillance Security
Herkunftsort China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer TIMO212
Min Bestellmenge 1-teilig
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Auflösung 256x192 Temperaturmessbereich -20℃~+550℃
Spektralbereich 8~14μm Pixelabstand 12μm
Lagertemperatur -45℃~+85℃ Bildrate Größerer Wert von ±2℃ / ±2%
Hervorheben

LWIR Mini Camera Module

,

Mini Camera Module 256x192
Hinterlass eine Nachricht
Produkt-Beschreibung
Ungekühlte LWIR Mini-Wärmebildkamera-Modul 256x192 für Überwachungskameras
Produktübersicht

Das ungekühlte IR-Bildgebungsmodul TIMO212 ist ein radiometrisch fähiger Wärmebildkern mit Infrarot-Berührungstemperaturmessfunktion. Es verfügt über einen außergewöhnlich kleinen 256*192/12µm Wafer-Level-Package (WLP) Infrarotdetektor, der das Langwellen-Infrarot (LWIR)-Spektrum von 8 bis 14 µm erfasst.

Mit vollständig optimiertem SWaP-C (Größe, Gewicht, Leistung und Kosten) bietet das TIMO256 Wärmebildkamera-Modul kompakte Abmessungen, geringen Stromverbrauch und wettbewerbsfähige Preise, was es ideal für die Integration in thermische Sicherheitskameras macht, die eine Weitwinkel- und Nahbereichstemperaturmessung in Sicherheits- und Überwachungsanwendungen erfordern.

Hauptmerkmale
  • Ultra-Miniatur-Modul mit ultimativer SWaP-C-Optimierung
    • Wafer-Level-Package-Detektor + Wafer-Level-Optik + Mikro-elektromagnetisches Ventil-Shutter
    • Das kleinste Infrarot-Wärmemodul, das grundlegende Wärmebildgebung mit maximaler Kosteneffizienz ermöglicht
    • Kompakte Größe, geringes Gewicht und geringer Stromverbrauch, ideal für die Integration in Miniaturgeräte
  • Flexible Optikoptionen, genaue Temperaturmessung
    • Mehrere Objektivoptionen, einschließlich Weitwinkel und Teleobjektiv, um vielfältige Anwendungsanforderungen zu erfüllen
    • Hochpräzise Temperaturmessung mit einer Genauigkeit von bis zu ±2°C
    • Unterstützt sowohl regionale als auch Vollbild-Temperaturüberwachung
  • Einfache Integration, schnelle Entwicklung
    • Unterstützt DVP-Bildschnittstelle, kompatibel mit verschiedenen eingebetteten Plattformen
    • Konform mit RoHS 2.0 Umweltstandards
Produktspezifikationen
Modell TIMO212
Auflösung 256*192
Pixelgröße 12µm
Spektrale Empfindlichkeit 8-14µm
Fokusmodus Fokusfrei
Objektiv (HFOV/FL) 17.5°/10mm | 25°/7mm | 56°/3.2mm | 90°/2.1mm
Gewicht (g) 5.1±0.4 | 4.4±0.4 | 2±0.2 | 4.8±0.4
Größe (mm, ohne FPC) 16*14*18 | 16*14*14.6 | 14*12*9.8 | 16*14*15.6
Anzahl der Pins 40PIN
Ausgabedaten 14bit Raw
Bildrate Thermografie: 25Hz, Bildgebung: 50Hz
Temperaturmessbereich -20°C~+550°C (-20°C~+150°C | +100°C~550°C)
Temperaturmessgenauigkeit Größer als ±2°C / ±2%
Betriebstemperatur -20°C~+60°C
Luftfeuchtigkeit 5%~85%
Lagertemperatur -45°C~+85°C
Zertifizierung RoHS 2.0 / Reach
Industrielle Anwendungen
  • Intelligente Sicherheit
  • AloT (KI + IoT)
  • Nachtsicht
  • Instrumente und Messgeräte
  • Maschinelles Sehen
Unsere Vorteile
  • Tiefgreifende technische Expertise: Jahre Erfahrung in der Forschung, Entwicklung und Anwendung von Infrarotsensortechnologie mit starken Fähigkeiten in den Bereichen Chipdesign, Waferfertigung, Verpackung, Test und Systemintegration.
  • Fokus auf Innovation: Engagement für technologische Durchbrüche in der Wärmebildgebung, die Grenzen in Bezug auf NETD, SWaP und Betriebstemperatur in den Bereichen Sicherheit, industrielle Überwachung und intelligente Systeme verschieben.
  • Vielfältiges Produktportfolio: Umfassende Palette von Infrarot-Detektionskomponenten – sowohl gekühlt als auch ungekühlt – die maßgeschneiderte Lösungen für verschiedene Branchen bieten.
  • Strenge Zuverlässigkeitsvalidierung: Robustes Qualitätsmanagementsystem mit mehreren Testverfahren während der gesamten Produktion, um langfristige Stabilität und Zuverlässigkeit zu gewährleisten.
  • Professionelle technische Unterstützung: Das Ingenieurteam arbeitet eng mit den Kunden zusammen, um die Systemintegration zu beschleunigen, die Effizienz zu verbessern und die Markteinführungszeit zu verkürzen.
Häufig gestellte Fragen
1. Was sind die Vorteile der Wärmebildgebung im Bereich Sicherheit und Überwachung?
  • Größeres Sichtfeld und Nachtsichtentfernung von mehreren zehn Kilometern
  • Frühes Erkennen von versteckten Bränden und frühzeitige Identifizierung von Brandgefahren aufgrund abnormaler Hitze
  • Empfangen von passiver Infrarotstrahlung von Zielen ohne zusätzliche Lichtquellen
  • Normale Funktion in rauen Umgebungen, einschließlich Rauch, Dunst, Regen & Schnee, Blendung und starkem Licht
  • Genaue Unterscheidung von Menschen oder Tieren durch Wärmeverteilung, Erkennung von Tarnung in Wäldern und anderen komplexen Umgebungen und Reduzierung von Fehlalarmen
