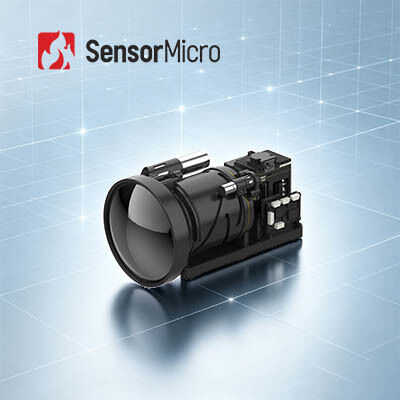

640x512 Auflösung 15µm Pixelgröße HOT MWIR gekühltes Modul für thermische Sicherheitskamera-Integration

  • 640x512 Resolution 15μm Pixel Size HOT MWIR Cooled Module for Thermal Security Camera Integration
Herkunftsort China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer GAVIN GC615HMG
Min Bestellmenge 1-teilig
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Auflösung 640x512 / 15μm IR-Detektor NETD (23℃) 20mK(F4)
Spektralbereich 3,7 ~ 4,8 μm Größe 71×55×84mm
Stromversorgung 12V±1V Konstanter Stromverbrauch (23℃) ≤7W
Hervorheben

640x512 MWIR kühlte Modul ab

,

MCT MWIR kühlte Modul ab
Hinterlass eine Nachricht
Produkt-Beschreibung
640x512 / 15µm HOT MWIR gekühltes Modul für schnelle Integration in Wärmebildkameras
Produktübersicht

Der Infrarot-Kamerakern GAVIN GC615HMG integriert einen 640×512/15µm HOT MWIR gekühlten Infrarotdetektor mit Bildverarbeitungsalgorithmen der nächsten Generation. Die HOT-Technologie ermöglicht eine qualitativ hochwertige, stabile Bildgebung bei gleichzeitig kompakter Größe, geringem Gewicht und niedrigem Stromverbrauch für eine optimierte SWaP-Leistung.

Mit breiter Kompatibilität über mehrere digitale Videoschnittstellen und einfacher Sekundärentwicklung ist dieses Modul für Handheld-Geräte, mobile Nutzlasten und Langzeitüberwachungsanwendungen geeignet, die kompakte Größe, Energieeffizienz und Reichweitenerkennungsfähigkeiten erfordern.

Hauptmerkmale
  • Mainstream FPA, klares Bild - Entwickelt mit einem großformatigen 640×512/15µm HOT MWIR gekühlten Infrarotdetektor für hervorragende Vielseitigkeit
  • Fortschrittliche Bildverarbeitung - Ausgestattet mit Algorithmen der nächsten Generation, einschließlich DRC, 2D/3D-Rauschunterdrückung und Kantenschärfung für klarere Bilder
  • HOT-Technologie für SWaP-Optimierung - Unterstützt Hochtemperaturbetrieb bis zu 150K mit einer Kühlzeit von ≤ 3min30s
  • Kompaktes Design - Größe: 71×55×84 mm, Gewicht: 350g, Stromverbrauch: 7W
  • Umfangreiche Schnittstellenunterstützung - CameraLink/USB 3.0/GigE/HDMI/SDI/MIPI/Glasfaser-Schnittstellen
  • Flexible Ausgabe - RAW/YUV-Bildausgabeoptionen
Technische Spezifikationen
Modell GAVIN GC615HMG HOT MWIR gekühlter Infrarot-Kamerakern
Leistung
Auflösung 640×512
Pixelgröße 15µm
Spektrale Empfindlichkeit 3,7µm±0,2µm～4,8µm±0,2µm
IR-Detektor NETD(23℃) 20mK(F4)
Bildverarbeitung
Bildrate 50Hz (F4) / 30Hz (F5.5)
Digitaler Zoom 1× bis 8× kontinuierlicher Digitalzoom
Bildausrichtung Horizontal/Vertikal/Diagonal spiegeln
Bildalgorithmus DRC, 2D/3D-Bildrauschunterdrückung, EE
Elektrisch
Analoges Video PAL/NTSC
Digitales Video Standard: DVP/LVDS/USB2.0
Option: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Single-Mode-Glasfaser/Multi-Mode-Glasfaser
Externe Synchronisation Standard: LV-TTL
Option: RS422/LVDS
Kommunikation Standard: USB2.0/LV-TTL
Option: RS422/CAN/USB3.0/GigE
Stromversorgung 12V±1V
Stabiler Stromverbrauch(23℃) ≤7W
Kühlzeit(23℃) ≤3min30s
Größe(mm) 71×55×84
Gewicht(g) ≤350
Betriebstemperatur -40℃~+71℃
Optische Linsen
Objektivoptionen Festbrennweite: 25mm/F2
Kontinuierlicher Zoom: 18~275mm/F5.5 110~1100mm/F5.5 15~300mm/F4 23~450mm/F4
Industrielle Anwendungen

Das thermische Bildgebungsmodul GAVIN GC615HMG eignet sich für Langzeitüberwachungssysteme und komplexe Umgebungen, einschließlich dünn besiedelter Gebiete, 24/7-Wetterüberwachung und widriger Wetterbedingungen.

Unsere Vorteile
  • Produktindividualisierung - Konfigurationen anpassen und Algorithmen an branchenspezifische Anforderungen anpassen
  • Technischer Support & Schulung vor Ort - Kernkunden praktische Systemeinrichtung und operative Schulung anbieten
  • Gemeinsame Innovation - Mit Kunden zusammenarbeiten, um innovative Infrarotanwendungslösungen für neue Produkte und Märkte zu entwickeln
Häufig gestellte Fragen
1. Wie funktioniert ein ungekühlter Mikrobolometer mit Focal Plane Array?

Nach dem Prinzip des infraroten Strahlungswärmeeffekts wandelt der ungekühlte Infrarotdetektor infrarote Strahlungsenergie in Wärmeenergie um, indem er infrarotes Absorptionsmaterial verwendet, wodurch sich die Temperatur des empfindlichen Materials erhöht. Dies führt zu entsprechenden Änderungen spezifischer physikalischer Parameter des empfindlichen Materials, die dann über entwickelte Umwandlungsmechanismen in elektrische Signale oder sichtbare Lichtsignale umgewandelt werden, um eine Objekterkennung zu ermöglichen.

2. Was ist der Vorteil eines ungekühlten VOX-Mikrobolometers?

Ungekühlte Infrarot-Focal-Plane-Detektoren benötigen keine integrierte Dewar-Kühler-Einheit (IDCA) und können bei Raumtemperatur betrieben werden. Sie bieten Vorteile wie schnellen Start, geringen Stromverbrauch, kleine Größe, geringes Gewicht, lange Lebensdauer und niedrige Kosten. Obwohl ihre Empfindlichkeit möglicherweise nicht mit gekühlten Infrarotdetektoren mithalten kann, haben jahrelange Entwicklungen ungekühlte Detektoren deutlich kostengünstiger und mit breiteren Anwendungsperspektiven gemacht.
