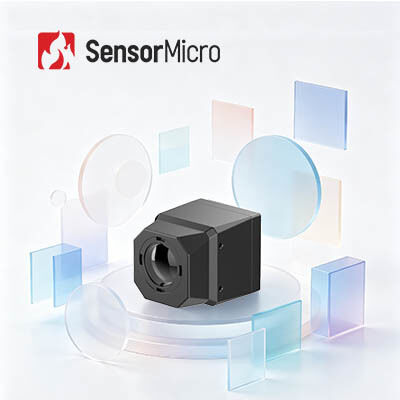

LWIR Thermal Camera Core mit 256×192 Auflösung und 12μm Pixel Pitch für ultra-kompakte Smart Security

  • LWIR Thermal Camera Core with 256×192 Resolution and 12μm Pixel Pitch for Ultra-Compact Smart Security
Herkunftsort China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer MICO212
Min Bestellmenge 1-TEILIG
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Auflösung 256×192 Stromverbrauch ≤550 mW bei 5 V
Spektralbereich 8~14μm Pixelabstand 12μm
NETD ≤30mK/F1.0/25℃ Versorgungsspannung Gleichstrom: 5 V ~ 24 V
Hervorheben

Kamera-Kern der Wärmebildgebungs-LWIR

,

640x512 Kamera-Kern der Detektor-LWIR

,

Wärmekamera-Kern der Detektor-12uM
Hinterlass eine Nachricht
Produkt-Beschreibung
LWIR-Wärmekamera-Kern mit 256×192 12μm Infrarotdetektor für intelligente Sicherheit
Produktübersicht

Der ultra-kompakte Infrarotkamera-Kern MICO212 integriert einen Infrarotdetektor mit einer Auflösung von 256×192, eine 10mm-optische Linse (FOV: 17,5°×13,2°), eine Bildverarbeitungsplatine und hochfeste Strukturkomponenten.Es überträgt analoge oder digitale Videos auf Backend-Plattformen, wodurch die Integrationszyklen erheblich verkürzt und gleichzeitig eine kostengünstige Thermalbildlösung angeboten wird.

Hauptmerkmale
  • Kostenwirksame Lösung:Ausgestattet mit einem selbst entwickelten 256×192/12μm ungekühlten Infrarotdetektor und einem speziellen ASIC-Chip für eine hohe Energieeffizienz
  • Optimiertes SWaP-Design:Ultra-kompakte Größe (22,2 × 22,2 × 28,4 mm ohne Objektiv), leichtes Gewicht (16 ± 2 g), geringer Stromverbrauch (550 mW)
  • Einfache Entwicklung und schnelle Integration:Native analoge oder digitale Videoausgabe, die CVSB/USB/MIPI-Standards mit minimalem Aufwand bei der Konstruktion unterstützt
Produktspezifikationen
Modell MICO212
IR-Detektor Empfindliches Material: VOx
Auflösung: 256 × 192
Pixelgröße: 12 μm
NETD: ≤ 30mK/F1,0/25°C
Spektralantwort: 8 bis 14 μm
Optische Linsen Fokus/F#: 10mm/F1.0-FF
Die Beobachtungsstufe ist die Höchststufe, auf der die Beobachtungsstufe aufgestellt ist.
Entdeckungsbereich (8 Pixel): 99 m (Person), 360 m (Fahrzeug)
Typ: Festfokus Athermal
Erste Linsendichtung/Beschichtung: IP67/HD
Bildverarbeitung Analog Video: PAL (Standard) / NTSC
Digitales Video: USB
Startzeit: ≤ 6 Sekunden
Bildalgorithmus: NUC/3D/2D/DRC/EE/SFFC
Elektrische Schnittstelle Standard-Außenoberfläche: 3PIN (A1251-WV-S-3P)
Video-Schnittstelle: CVBS.
Stromversorgung Versorgungsspannung: Gleichspannung: 5V~24V
Stetiger Stromverbrauch: ≤ 550mW@5V, 23±3°C
Mechanische Abmessungen: ≤ 22,2 mm × 22,2 mm × 28,4 mm (L × W × H)
Gewicht: < 16 ± 2 g
Anpassungsfähigkeit an die Umwelt Betriebstemperatur: -40°C bis +70°C
Aufbewahrungstemperatur: -45°C+85°C
Luftfeuchtigkeit: 5% bis 95%, nicht kondensierend
Vibration: Zufällige Vibration, 5,35 Gramm, 3-Achse
Schlag: Halb-Sinus-Welle, 40g/11ms, 3 Achsen, 6 Richtungen
Zertifizierung Einheitliche Sicherheitsnormen
Industrieanwendungen

Thermographie, Sicherheitsüberwachung, Roboter, intelligente Hardware, ADAS, Feuerwehr und Rettung

Unsere Vorteile
  • In-house Infrarotdetektortechnologien:8-Zoll-0,11μm VOx-Ungekühlt, 8-Zoll-0,5μm MCT-Kühlt, 8-Zoll-0,5μm T2SL-Kühlt-Infrarotdetektoren
  • Produktionskapazität:6 Millionen selbst entwickelte Infrarotdetektoren pro Jahr
  • Produktionsstätten:30,000 m2 Halbleiterfabrik mit 20.000 m2 Reinraumfläche
Häufig gestellte Fragen
Arbeitsprinzip der optischen Gasaufnahme

Die optische Gasaufnahme ist eine Infrarottechnologie, die unsichtbare Industriegase visualisiert.Infrarot-Wärmekameras wandeln diese Strahlung anhand von Temperatur- oder Strahlungsunterschieden in sichtbare Bilder um.

Die Gasabsorption bei bestimmten Wellenlängen erzeugt Strahlungsunterschiede zwischen Gas und Hintergrund.Gasleckage-Infrarotdetektoren mit Schmalbandfiltern empfangen Infrarotbänder in der Nähe von Gasabsorptionsspitzen, das Gas durch Strahlungsunterschiede in sichtbare Bilder umwandelt.

Optische Gasbildkameras erkennen schnell Gaslecks, ohne die Produktionslinien zu stoppen, indem sie Strahlungsunterschiede erkennen und das Vorhandensein von Gas visualisieren, um die Leckquellen genau zu lokalisieren.
