Ungekühltes Wärmekamera-Modul mit verschiedenem intelligentem Bild-Algorithmus
| Herkunftsort | Provinz Wuhans, Hubei, China |
|---|---|
| Markenname | SensorMicro |
| Zertifizierung | ISO9001:2015; RoHS; Reach |
| Modellnummer | COIN417G2 |
| Min Bestellmenge | 1-teilig |
| Preis | negotiable |
| Zahlungsbedingungen | L/C, T/T |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skypen: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Auflösung | 384x288 /17μm | NETD | ≤50mK |
|---|---|---|---|
| Spektralbereich | 8~14μm | Größe | 21 x 22,3 x 15,6 mm (mit 9,1 mm Objektiv) |
| Temperaturbereich | -20℃~+550℃ (kundengerecht) | Temperaturgenauigkeit | ±3°C oder ±3% |
| Hervorheben | Ungekühltes Modul der Wärmekamera-IP67,Intelligentes Bild-Algorithmus-Wärmekamera-Modul,VOx-thermische Überwachungskamera |
||
Produkt-Beschreibung
Nicht gekühlte Wärmekamera-Module mit verschiedenen intelligenten Bildalgorithmen
Wärmebildmodul
LWIR-Wärmekameramodul für Wärmeschutzkameras
Beschreibung des Produkts

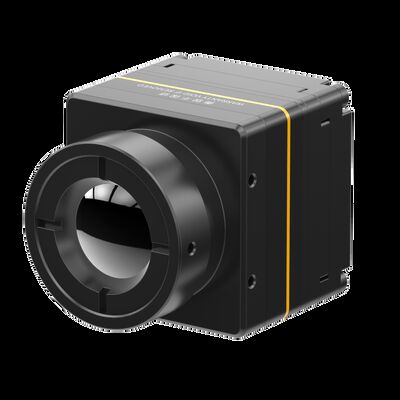

COIN417G2 ungekühltes Infrarotmodul ist eine neue Generation Version von COIN417, die von SensorMicro entwickelt wurde. Es integriert 400x300@17μm Wafer Level Package (WLP) Infrarotbilddetektor,Hochleistungssignalverarbeitende Schaltung und Bildverarbeitungsalgorithmus.Es gibt drei Arten von Linsen für das COIN417G2 Thermal Modul: feste athermale 9,1 mm/13 mm/19 mm Linsen für unterschiedliche Beobachtungsdistanzen.
Durch die Verwendung des WLP-Infrarotdetektors und die Orientierung für eine vollständig optimierte SWaP wurde der typische Stromverbrauch von COIN417G2 um 50% von 1,4 W auf 0,7 W reduziert, ohne dass die Leistung beeinträchtigt wird. Seine superschnelle Anlaufzeit verringert sich von 10 auf 3,5 Sekunden, ohne lange zu warten.Es garantiert IP67-Schutzniveau und besteht den ESD-Test: Kontaktentladung±4KV, Luftentladung±8KV.
Das Infrarotmodul COIN417G2 verfügt über eine scharfe und klare thermische Bilddarstellung, eine kompakte Größe und einen niedrigen Preis.Es verfügt auch über eine optionale thermographische Funktion mit Messbereich von -20 °C ~ 550 °C für die Messung der industriellen Temperatur (Unterstützung der Anpassung und Erweiterung)
Das COIN417G2-Wärmemodul könnte die Anforderungen der Ferntemperaturmessung erfüllen und in alle Arten von Wärmekameras integriert werden.
Hauptmerkmale
- Mini Größe: 25.4x25.4x29.3mm (mit 9.1mm-Objektiv)
- Leichtgewicht: 29g±3g (mit 9,1mm-Objektiv)
- Typische NETD≤40mk
- Verbesserte Bildqualität
- Niedriger Stromverbrauch
- Schnelle Entwicklung und Integration
Produktspezifikationen
| Modell | COIN417G2/R |
| Leistung des IR-Detektors | |
| Material | VOx |
| Entschließung | 400 × 300 |
| Pixel Pitch | 17 μm |
| Spektralbereich | 8 μm bis 14 μm |
| Typische NETD | ≤ 40mK |
| Bildverarbeitung | |
| Bildrate | 50 Hz/30 Hz/25 Hz |
| Startzeit | 3s |
| Analogvideo | PAL/NTSC |
| Digitales Video | Die in Absatz 1 genannte Angabe ist nicht anwendbar. |
| Bildalgorithmus | Korrektur der Nicht-Einheitlichkeit (NUC) 3D-Lärmreduzierung (3DNR) 2D-Lärmreduzierung (DNS) Dynamische Reichweitenkomprimierung (DRC) Verstärkung der Grenzen (EE) |
| Digitales Vergrößern | 1X~8X kontinuierlicher Zoom, 1/8 Schrittgröße (YUV-Ausgang) |
| Bildanzeige | Schwarz heiß/Weiß heiß/Pseudokolor |
| PC-Software | |
| ICC-Software | Steuerungsmodul und Videoanzeige |
| Elektrische Spezifikation | |
| Standard-Außenschnittstelle | 50Pin_HRS: DF40C-50DP-0.4V ((51), (HRS, männlich) |
| USB-Erweiterung | Typ-C |
| Kommunikationsoberfläche | TTL-232/USB2.0 |
| Digitale Videooberfläche | CMOS8/CMOS16/LVDS/USB2.0 |
| Versorgungsspannung | 4 bis 5,5 V |
| Typischer Stromverbrauch | 0.7W |
| Temperaturmessung | |
| Betriebstemperaturbereich | -10°C bis +50°C |
| Temperaturmessbereich | -20°C~150°C, 0°C~550°C; Unterstützung von Anpassung und Erweiterung |
| Temperaturmessgenauigkeit | größer als ± 3 °C oder ± 3% |
| regionale Temperaturmessung | Unterstützender Höchst-, Mindest- und Durchschnittswert der regionalen Ausgangstemperatur |
| SDK | Windows/Linux/ARM; Video-Stream-Analyse und Konvertierung von Grau auf Temperatur erreichen |
| Körperliche Eigenschaften | |
| Größe (mm) | 25.4×25.4×29.3 ((Mit 9.1mm-Objektiv) 25.4×25.4×41.2 (mit 13mm Objektiv) 25.4×25.4×40 (mit 19mm Objektiv) |
| Gewicht | 29g±3g (mit 9.1mm-Objektiv) 42g±3g (mit 13mm-Objektiv) 44g±3g (mit 19mm-Objektiv) |
| Anpassungsfähigkeit an die Umwelt | |
| Betriebstemperatur | -40°C+70°C |
| Speichertemperatur | -45°C+85°C |
| Luftfeuchtigkeit | 5% bis 95%, nicht kondensierend |
| Schwingungen | 5.35gms, 3-Achse |
| Schock | Halb Sinuswelle, 40 g / 11 ms, 3-Achse, 6-Richtung |
| Zertifikate | Einheitliche Sicherheitsnormen |
| Optik | |
| Optionale Linse | Feste Athermal: 9,1 mm/13 mm/19 mm |
| Schutzniveau | IP67 |
Industrieanwendungen
Das COIN417G2 Thermalmodul kann in Thermographie, Sicherheitsüberwachung, Brandbekämpfung und Rettung, Outdoor, AIoT, Smart Hardware, UAV-Nutzlast, ADAS usw. eingesetzt werden.
Klares Wärmebild
Häufig gestellte Fragen
1Warum ist die Wärmebildtechnologie bei der Nachtsicht so beliebt?
In der Nachtsichtindustrie bietet die Wärmebildaufnahme herausragende Vorteile in Bezug auf die Entfernung, die Verhinderung und die Beständigkeit gegenüber rauen Bildgebungsumgebungen.
2Was sind die Vorteile der Infrarot-Wärmebildgebung im Fahrzeug-Vision-System?
Infrarot-Wärmebildaufnahmesystem ist eine Art ADAS-System (Advanced Driving Assistance System).die die Infrarotstrahlung des Ziels in ein mit bloßem Auge sichtbares Infrarotbild umwandeltDie Infrarotstrahlung des Objekts tritt ständig auf und wird nicht von äußeren Wetterfaktoren beeinflusst.Das mit der Wärmebildtechnologie unterstützte Bord-Vision-System wird nicht von Wetterbedingungen wie der Nacht beeinflusst., Regen, Schnee, Nebel, Sand und Staub, und kann den ganzen Tag über klare Straßenbilder vor dem Fahrzeug darstellen und auch Blendstörungen beim Frontfahren beseitigen.
