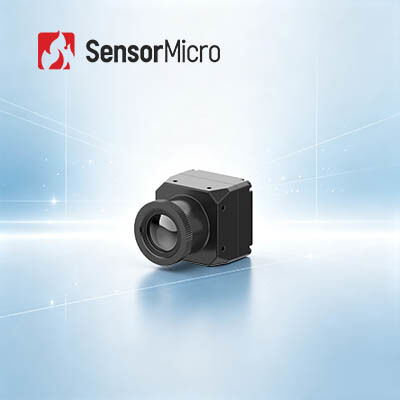

Ungekühltes Wärmekamera-Modul mit Auflösung 640x512 Niedriger Stromverbrauch 0,7 Watt und kompakter Größe 22,2 × 22,2 × 23,9 mm

  • Uncooled Thermal Camera Module with 640x512 Resolution Low Power Consumption 0.7W and Compact Size 22.2×22.2×23.9mm
Herkunftsort China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer MICO608
Min Bestellmenge 1-teilig
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Auflösung 640x512 /8μm NETD ≤30mK
Spektralbereich 8~14μm Größe (mm) 22,2×22,2×23,9 (mit 6-mm-Objektiv)
Digitales Video USB/MIPI Analoges Video PAL (Standard) / NTSC
Hervorheben

Ungekühltes Modul der Wärmekamera-IP67

,

Intelligentes Bild-Algorithmus-Wärmekamera-Modul

,

VOx-thermische Überwachungskamera
Hinterlass eine Nachricht
Produkt-Beschreibung
Nicht gekühlte Wärmekamera-Module mit verschiedenen intelligenten Bildalgorithmen
Produktübersicht

LWIR-Wärmekameramodul für Wärmeschutzkameras

Das nicht gekühlte Infrarotmodul COIN417G2 ist eine neue Version von COIN417, die von SensorMicro entwickelt wurde. Es integriert einen 400x300@17μm Wafer Level Package (WLP) Infrarotbilddetektor,Hochleistungssignalverarbeitende Schaltung und BildverarbeitungsalgorithmusEs gibt drei Arten von Linsen für das COIN417G2 Thermal Modul: feste athermale Linsen von 9,1 mm/13 mm/19 mm für unterschiedliche Beobachtungsdistanzen.

Durch die Verwendung des WLP-Infrarotdetektors und die Optimierung für SWaP (Größe, Gewicht und Leistung) wurde der typische Stromverbrauch von COIN417G2 um 50% von 1,4 W auf 0,7 W reduziert.bei gleichzeitiger Aufrechterhaltung der Leistung. Die Anlaufzeit wird von 10 auf 3,5 Sekunden deutlich verkürzt. Das Modul garantiert ein IP67-Schutzniveau und besteht ESD-Tests: Kontaktentladung ±4KV, Luftentladung ±8KV.

Das Infrarotmodul COIN417G2 verfügt über scharfe, scharfe Wärmebilder, kompakte Größe und niedrige Kosten.Es enthält eine optionale thermographische Funktion mit Messbereich von -20 °C bis 550 °C für die industrielle Temperaturmessung (unterstützt Anpassung und Erweiterung).

Das COIN417G2-Wärmemodul erfüllt die Anforderungen der Ferntemperaturmessung und kann in verschiedene Wärmekameras integriert werden.

Hauptmerkmale
Mainstream-Kompatibilität, kostengünstig
  • Ausgestattet mit einem ApexCore 640×512/8μm Infrarotdetektor, der klare Wärmebilder mit hervorragender Kostenleistung liefert
  • integriert mit einem speziellen ASIC-Chip für hohe Energieeffizienz
Optimiertes SWaP-Design
  • Abmessungen: nur 22,2×22,2×23,9 mm (einschließlich einer 6mm-Objektive)
  • Sie wiegt nur 17±1,5 g.
  • Niedriger Stromverbrauch: 680 mW
Einfache Entwicklung und schnelle Integration
  • Native analoge Video- oder digitale Videoausgabe, die sowohl CVBS/USB/MIPI-Standards unterstützt
  • Einfache Montage mit minimalem Aufwand bei der Konstruktion
Produktspezifikationen
Modell MICO608
IR-Detektor
Empfindliches Material VOx
Entschließung 640 × 512
Pixelgröße 8 μm
Netto-Datenbank ≤ 30mK/F1,0/25°C
Spektralreaktion 8 bis 14 μm
Optische Linsen
Fokussieren / F# 3.2/F1.0 6mm/F1.0 8.7mm/F1.0
Ausnahme: 91° H x 73° V 47.7° H x 38.2° V 33° H x 26° V
Nachweisbereich (8 Pixel) 99 m (5'11 "große Person)
360 m (4 m × 3 m Fahrzeug)
Typ Festfokus Athermal
Erste Linsendichtung/Beschichtung IP67
Bildverarbeitung
Analogvideo PAL (Standard) / NTSC
Digitales Video USB / MIPI
Bildrate 25 Hz/30 Hz
Startzeit ≤ 6 Sekunden
Bildalgorithmus NUC/DRC/DNS/DDE/SFFC
Pseudofarbe 11 Arten - individuell angepasst
Elektrische Schnittstelle
Standard-Außenschnittstelle 3PIN-Schnittstelle (A1251-WV-S-3P)
Video-Schnittstelle CVBS. USB.
Stromversorgung
Versorgungsspannung Gleichspannung: 5V~24V
Stetiger Stromverbrauch ≤ 680mW@5V, 23±3°C
Mechanische
Größe 22.2mm × 22,2mm × 23,9mm (einschließlich einer 6mm-Objektive)
Gewicht 17 ± 1,5 g
Anpassungsfähigkeit an die Umwelt
Betriebstemperatur -40°C bis +70°C
Speichertemperatur -45°C+85°C
Luftfeuchtigkeit 5% bis 95%, nicht kondensierend
Vibrationen Zufällige Vibrationen, 5,35 Gramm, 3-Achse
Wirkung Halb Sinuswelle, 40g/11ms, 3 Achsen, 6 Richtungen
Zertifizierung Einheitliche Vorschriften für die Erfassung von Daten
Industrieanwendungen

Das MICO608-Wärmemodul kann in Thermographie, Sicherheitsüberwachung, Brandbekämpfung und Rettung, Outdoor, AIoT, Smart Hardware, ADAS und mehr eingesetzt werden.

Vielfältiges Produktportfolio

Eine breite Palette von Produktformaten, einschließlich Infrarotdetektoren, Kamerakernen und Modulen, um verschiedene Integrationsanforderungen zu erfüllen.

Vielfältige Produkte

Mehrfache Auflösungen, Pixelgrößen, Wellenbänder und Kombinationen von Objektivoptionen bieten eine größere Flexibilität für verschiedene Anwendungen.

Außergewöhnliche Leistung

Klare Bildgebung, kompakte Größe, geringer Stromverbrauch, hohe Empfindlichkeit und hohe Zuverlässigkeit - für eine breite Palette von Umweltproblemen konzipiert.

Einfache Integration

Mehrere Schnittstellenoptionen machen die Integration einfach und ermöglichen eine schnelle Entwicklung in mehreren Anwendungsfeldern.

Häufig gestellte Fragen
Warum ist die Wärmebildtechnik bei der Nachtsicht so beliebt?
In der Nachtsichtindustrie bietet die Wärmebildaufnahme herausragende Vorteile bei der Entdeckung, Verhinderung und Widerstandsfähigkeit gegen raue Bildgebungsumgebungen.
Welche Vorteile hat die Infrarot-Wärmebildaufnahme für Fahrzeugsichtsysteme?
Infrared thermal imaging vehicle vision systems are a type of ADAS system (advanced driving assistance system) that converts the infrared radiation of targets into infrared images visible to the naked eyeInfrarotstrahlung tritt kontinuierlich auf und wird nicht von äußeren Wetterfaktoren beeinflusst.Fahrzeugsichtsysteme, die durch Wärmebildtechnik unterstützt werden, werden nicht von Bedingungen wie Nacht beeinflusst, Regen, Schnee, Nebel, Sand und Staub, und kann jederzeit klare Straßenbilder vor dem Fahrzeug darstellen und gleichzeitig die Interferenzen durch Blendungen beim Frontfahren beseitigen.
