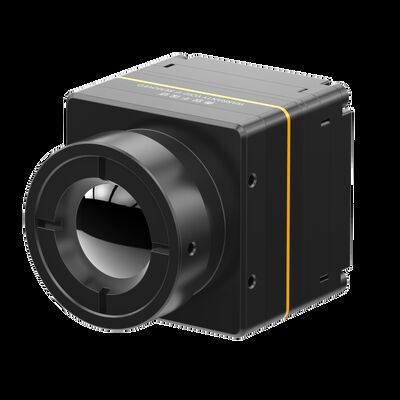

Ultra kompaktes ungekühltes thermisches Modul mit 9,1/13/19mm der Linse

  • Ultra Compact Uncooled Thermal Module With 9.1 / 13 / 19mm Lens
Herkunftsort Provinz Wuhans, Hubei, China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer COIN417G2
Min Bestellmenge 1-teilig
Preis negotiable
Zahlungsbedingungen L/C, T/T

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Auflösung 384x288 /17μm NETD ≤50mK
Spektralbereich 8~14μm Größe 21 x 22,3 x 15,6 mm (mit 9,1 mm Objektiv)
Temperaturbereich -20℃~+550℃ (kundengerecht) Temperaturgenauigkeit ±3°C oder ±3%
Hervorheben

Ungekühltes thermisches Modul mit 9.1mm Linse

,

Ungekühltes thermisches Modul mit 13mm Linse

,

Wärmekamera-Modul mit 19mm Linse
Hinterlass eine Nachricht
Produkt-Beschreibung
Modul für Wärmeschutzkameras


Nicht gekühlte Wärmemodule für Sicherheit und Überwachung mit 9,1/13/19mm-Linse


Beschreibung des Produkts


SensorMicro hat einmal ein COIN417-Wärmemodul mit einer ultra-kompakten Struktur eingeführt, die fast so groß ist wie eine Ein-Dollar-Münze. Jetzt kommt eine neue Generation: das COIN417G2 Uncooled Thermal Module.

Der COIN417G2-Infrarotkern verwendet die neueste Version des TEC-freien 384x288-Wafer-Infrarotdetektors.Durch die Betonung von Funktionalität, wissenschaftlicher Natur und Bequemlichkeit als Mittelpunkt und Zweck des Designs und nicht als Erscheinungsbild legt die neue Version mehr Wert auf die Leistung.Der Körper reduziert den gestapelten Teil mit seiner Gesamtstruktur präziser.

Es integriert einen 400x300@17μm Wafer Level Package (WLP) Infrarotbilddetektor, eine leistungsstarke Signalverarbeitungsschaltung und einen Bildverarbeitungsalgorithmus.

Das Infrarotmodul COIN417G2 verfügt über eine scharfe und klare thermische Bilddarstellung, eine kompakte Größe und einen niedrigen Preis.Es verfügt auch über eine optionale thermographische Funktion mit Messbereich von -20 °C ~ 550 °C für die Messung der industriellen Temperatur.


Hauptmerkmale


- Mini Größe: 25.4x25.4x29.3mm (mit 9.1mm-Objektiv)
- Leichtgewicht: 29g±3g (mit 9,1mm-Objektiv)
- Typische NETD≤40mk
- Verbesserte Bildqualität
- Niedriger Stromverbrauch
- Schnelle Entwicklung und Integration


Produktspezifikationen


Modell COIN417G2/R
Leistung des IR-Detektors
Material VOx
Entschließung 400 × 300
Pixel Pitch 17 μm
Spektralbereich 8 μm bis 14 μm
Typische NETD ≤ 40mK
Bildverarbeitung
Bildrate 50 Hz/30 Hz/25 Hz
Startzeit 3s
Analogvideo PAL/NTSC
Digitales Video Die in Absatz 1 genannte Angabe ist nicht anwendbar.
Bildalgorithmus Korrektur der Nicht-Einheitlichkeit (NUC)
3D-Lärmreduzierung (3DNR)
2D-Lärmreduzierung (DNS)
Dynamische Reichweitenkomprimierung (DRC)
Verstärkung der Grenzen (EE)
Digitales Vergrößern 1X~8X kontinuierlicher Zoom, 1/8 Schrittgröße (YUV-Ausgang)
Bildanzeige Schwarz heiß/Weiß heiß/Pseudokolor
PC-Software
ICC-Software Steuerungsmodul und Videoanzeige
Elektrische Spezifikation
Standard-Außenschnittstelle 50Pin_HRS: DF40C-50DP-0.4V ((51), (HRS, männlich)
USB-Erweiterung Typ-C
Kommunikationsoberfläche TTL-232/USB2.0
Digitale Videooberfläche CMOS8/CMOS16/LVDS/USB2.0
Versorgungsspannung 4 bis 5,5 V
Typischer Stromverbrauch 0.7W
Temperaturmessung
Betriebstemperaturbereich -10°C bis +50°C
Temperaturmessbereich -20°C~150°C, 0°C~550°C; Unterstützung von Anpassung und Erweiterung
Temperaturmessgenauigkeit größer als ± 3 °C oder ± 3%
regionale Temperaturmessung Unterstützender Höchst-, Mindest- und Durchschnittswert der regionalen Ausgangstemperatur
SDK Windows/Linux/ARM; Video-Stream-Analyse und Konvertierung von Grau auf Temperatur erreichen
Körperliche Eigenschaften
Größe (mm) 25.4×25.4×29.3 ((Mit 9.1mm-Objektiv)
25.4×25.4×41.2 (mit 13mm Objektiv)
25.4×25.4×40 (mit 19mm Objektiv)
Gewicht 29g±3g (mit 9.1mm-Objektiv)
42g±3g (mit 13mm-Objektiv)
44g±3g (mit 19mm-Objektiv)
Anpassungsfähigkeit an die Umwelt
Betriebstemperatur -40°C+70°C
Speichertemperatur -45°C+85°C
Luftfeuchtigkeit 5% bis 95%, nicht kondensierend
Schwingungen 5.35gms, 3-Achse
Schock Halb Sinuswelle, 40 g / 11 ms, 3-Achse, 6-Richtung
Zertifikate Einheitliche Sicherheitsnormen
Optik
Optionale Linse Feste Athermal: 9,1 mm/13 mm/19 mm
Schutzniveau IP67


Industrieanwendungen


Das COIN417G2 Thermalmodul kann in Thermographie, Sicherheitsüberwachung, Brandbekämpfung und Rettung, Outdoor, AIoT, Smart Hardware, UAV-Nutzlast, ADAS usw. eingesetzt werden.

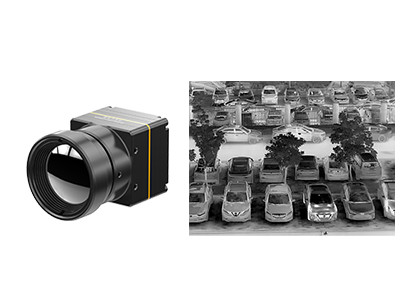

Ultra kompaktes ungekühltes thermisches Modul mit 9,1/13/19mm der Linse 0


Verschiedene Objektive

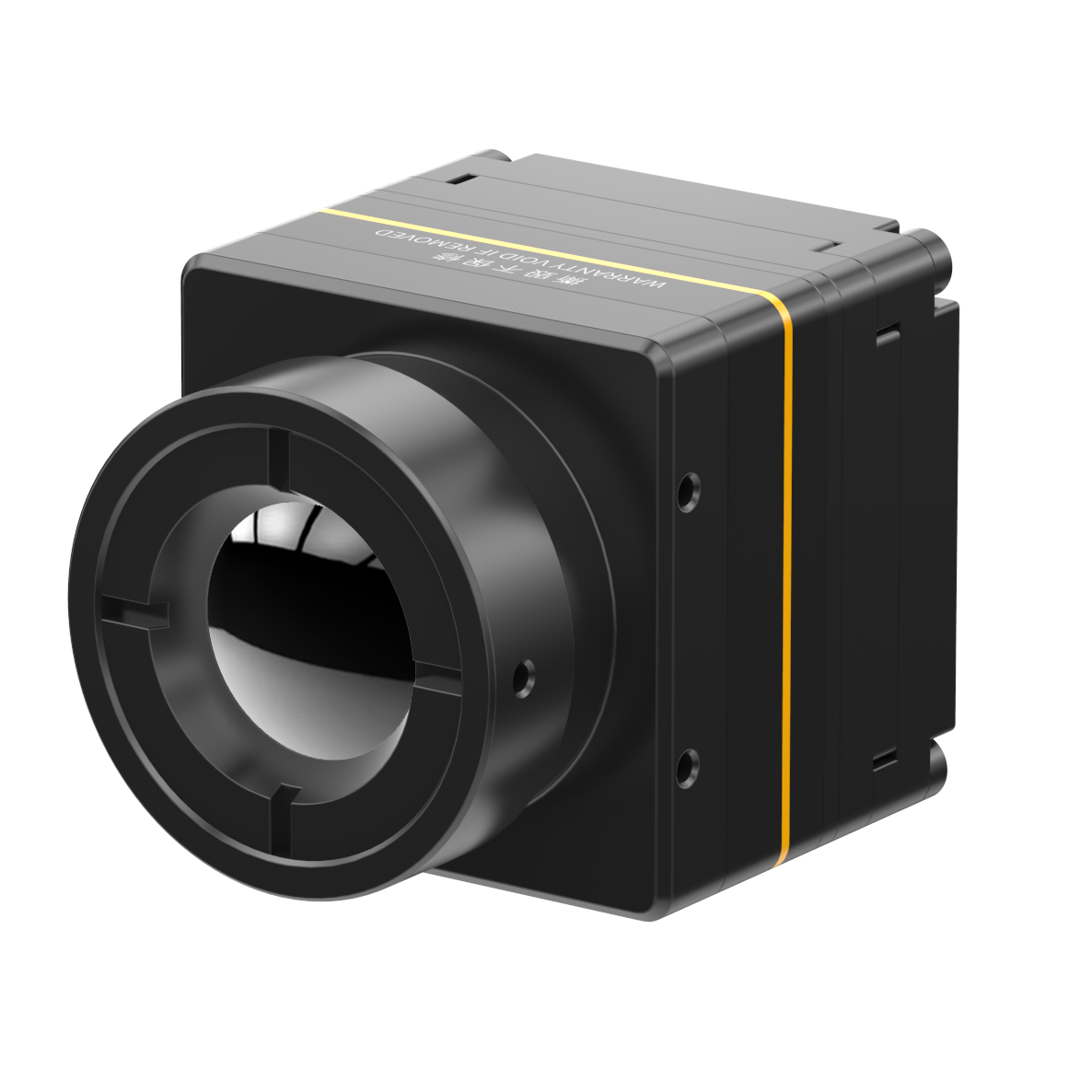

Ultra kompaktes ungekühltes thermisches Modul mit 9,1/13/19mm der Linse 1


Häufig gestellte Fragen


1Was ist Infrarotthermographie?
Die Thermographie ist eine neue und wirksame Technologie der nicht-invasiven Diagnosemethode, die auf der Erfassung der Oberflächentemperatur basiert.Die von einem Objekt ausgestrahlte Infrarotstrahlung wird aufgezeichnet und in Form einer Temperaturverteilungskarte dargestellt.

2- Wofür kann die Infrarotthermographie verwendet werden?
Das Infrarot-Wärmebild kann verwendet werden, um Hausinspektionen durchzuführen, strukturelle Defekte, elektrische Fehler, mechanische Fehler, physiologische Veränderungen bei Menschen und Tieren und vieles mehr zu bestimmen.

3Was sind die Vorteile der Infrarotthermographie?
Bei der zerstörungsfreien Prüfung ist es einfach zu testen und schnell zu reagieren, ohne Schäden zu verursachen, was zu Kosteneinsparungen, einer höheren Arbeitseffizienz und einer geringeren Abwertung von Arbeitskräften und Ausrüstung führt.
Für die medizinische Thermographie ist es sehr effizient, die versteckten Probleme im menschlichen Körper zu finden, 100% sicher ohne Strahlung und Schmerzen, was ein ideales Werkzeug für eine frühzeitige Gesundheitsuntersuchung ist.
