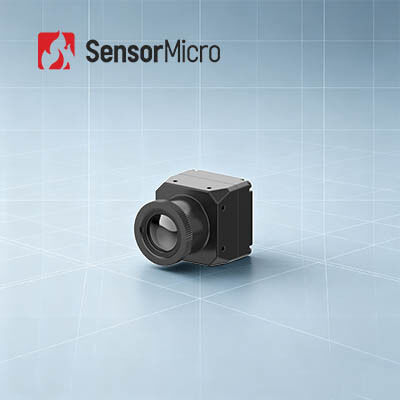

Ultra-kompakte, nicht gekühlte Wärmemodule mit 640×512 Auflösung und 8μm Pixelgröße für qualitativ hochwertige Bilder

  • Ultra Compact Uncooled Thermal Module with 640×512 Resolution and 8μm Pixel Size for High-Quality Imaging
Herkunftsort China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer MICO608
Min Bestellmenge 1-teilig
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Auflösung 640x512 /8μm NETD ≤30mK
Spektralbereich 8~14μm Größe (mm) 22,2×22,2×23,9 (mit 6-mm-Objektiv)
Digitales Video USB/MIPI Analoges Video PAL (Standard) / NTSC
Hervorheben

Ungekühltes thermisches Modul mit 9.1mm Linse

,

Ungekühltes thermisches Modul mit 13mm Linse

,

Wärmekamera-Modul mit 19mm Linse
Hinterlass eine Nachricht
Produkt-Beschreibung
Ultra-kompakte, nicht gekühlte Wärmemodule 640 × 512/8μm
Produktübersicht

MICO608 ist ein ultra-kompakter thermischer Kern, der durch den ApexCore 640 × 512/8μm Infrarotdetektor angetrieben wird.und eine robuste Struktur in einem kompakten PaketDie Anlage unterstützt sowohl analoge als auch digitale Videoausgänge und ermöglicht eine nahtlose Integration mit Backend-Plattformen, um eine stabile, qualitativ hochwertige Wärmebildgebung mit außergewöhnlicher Systemflexibilität zu liefern.

Optimiert für SWaP (Größe, Gewicht und Leistung) kombiniert das MICO608 eine kompakte Bauweise, ein leichtes Design und einen geringen Stromverbrauch, ohne dabei die Leistung zu beeinträchtigen.Es eignet sich gut für Sicherheit und Überwachung., industrielle Temperaturmessung, Nachtsicht und Integration eingebetteter Systeme, bei denen Kompaktheit und Zuverlässigkeit unerlässlich sind.

Hauptmerkmale
  • Mainstream-Kompatibilität, kostengünstig
    • Ausgestattet mit einem ApexCore 640×512/8μm Infrarotdetektor, der klare Wärmebilder mit hervorragender Kostenleistung liefert
    • integriert mit einem speziellen ASIC-Chip für hohe Energieeffizienz
  • Optimiertes SWaP-Design
    • Abmessungen: nur 22,2×22,2×23,9 mm (einschließlich einer 6mm-Objektive)
    • Sie wiegt nur 17±1,5 g.
    • Niedriger Stromverbrauch: 680 mW
  • Einfache Entwicklung und schnelle Integration
    • Native analoge Video- oder digitale Videoausgabe, die sowohl CVBS/USB/MIPI-Standards unterstützt
    • Einfache Montage mit minimalem Aufwand bei der Konstruktion
Produktspezifikationen
Modell MICO608
IR-Detektor
Empfindliches Material VOx
Entschließung 640 × 512
Pixelgröße 8 μm
Netto-Datenbank ≤ 30mK/F1,0/25°C
Spektralreaktion 8 bis 14 μm
Optische Linsen
Fokussieren / F# 3.2/F1.0 6mm/F1.0 8.7mm/F1.0
Ausnahme: 91° H x 73° V 47.7° H x 38.2° V 33° H x 26° V
Nachweisbereich (8 Pixel) 99 m (5'11 "große Person)
360 m (4 m × 3 m Fahrzeug)
Typ Festfokus Athermal
Erste Linsendichtung/Beschichtung IP67
Bildverarbeitung
Analogvideo PAL (Standard) / NTSC
Digitales Video USB / MIPI
Bildrate 25 Hz/30 Hz
Startzeit ≤ 6 Sekunden
Bildalgorithmus NUC/DRC/DNS/DDE/SFFC
Pseudofarbe 11 Arten - individuell angepasst
Elektrische Schnittstelle
Standard-Außenschnittstelle 3PIN-Schnittstelle (A1251-WV-S-3P)
Video-Schnittstelle CVBS. USB.
Stromversorgung
Versorgungsspannung Gleichspannung: 5V~24V
Stetiger Stromverbrauch ≤ 680mW@5V, 23±3°C
Mechanische
Größe 22.2mm × 22,2mm × 23,9mm (einschließlich einer 6mm-Objektive)
Gewicht 17 ± 1,5 g
Anpassungsfähigkeit an die Umwelt
Betriebstemperatur -40°C bis +70°C
Speichertemperatur -45°C+85°C
Luftfeuchtigkeit 5% bis 95%, nicht kondensierend
Vibrationen Zufällige Vibrationen, 5,35 Gramm, 3-Achse
Wirkung Halb Sinuswelle, 40g/11ms, 3 Achsen, 6 Richtungen
Zertifizierung Einheitliche Vorschriften für die Erfassung von Daten
Industrieanwendungen

Das MICO608-Wärmemodul kann in Thermographie, Sicherheitsüberwachung, Brandbekämpfung und Rettung, Outdoor, AIoT, Smart Hardware, ADAS und mehr eingesetzt werden.

Standardisierter Dienst
  • Vollständige Unterlagen:Produkthandbücher, Einrichtungshandbücher und Auswahlreferenzen.
  • Entwicklung und Testhilfe:Integration von Proben, Leistungsbewertung und Parameterüberprüfung erleichtert.
  • Erweiterte Entwickler-Toolkit:SDKs, APIs, Algorithmen und Debugging-Tools für eine tiefe Integration.
  • Ferntechnischer Support:24/7 Support schnelle Reaktion und rechtzeitige Lösung kritischer Probleme.
  • Gewährleistung:Originalteile und strenge Prozesskonformität, um optimale Leistung wiederherzustellen.
Häufig gestellte Fragen
Was ist Infrarotthermographie?
Die Thermographie ist eine neue und wirksame Technologie der nicht-invasiven Diagnosemethode, die auf der Erfassung der Oberflächentemperatur basiert.Die von einem Objekt ausgestrahlte Infrarotstrahlung wird aufgezeichnet und in Form einer Temperaturverteilungskarte dargestellt.
Wofür kann die Infrarotthermographie eingesetzt werden?
Das Infrarot-Wärmebild kann verwendet werden, um Hausinspektionen durchzuführen, strukturelle Defekte, elektrische Fehler, mechanische Fehler, physiologische Veränderungen bei Menschen und Tieren und vieles mehr zu bestimmen.
Was sind die Vorteile der Infrarotthermographie?

Bei der zerstörungsfreien Prüfung ist es einfach zu testen und schnell zu reagieren, ohne Schäden zu verursachen, was zu Kosteneinsparungen, einer höheren Arbeitseffizienz und einer geringeren Abwertung von Arbeitskräften und Ausrüstung führt.

Für die medizinische Thermographie ist es sehr effizient, die versteckten Probleme im menschlichen Körper zu finden, 100% sicher ohne Strahlung und Schmerzen, was ein ideales Werkzeug für eine frühzeitige Gesundheitsuntersuchung ist.
