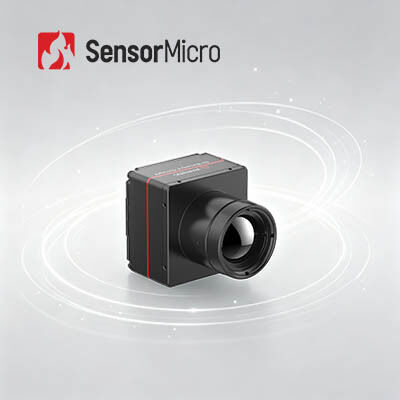

1280x1024 Auflösung 12μm Pixel Pitch Verschlusslose Wärmekamera Kern für High-End-Wärmebildmodul

  • 1280x1024 Resolution 12μm Pixel Pitch Shutterless Thermal Camera Core for High-end Thermal Imaging Module
Place of Origin China
Markenname SensorMicro
Zertifizierung RoHS2.0; Reach
Modellnummer iSE1212
Minimum Order Quantity 1
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Arbeitsspannung 2,7 V ~ 5,3 V Spektralbereich 8μm bis 14μm
Pixelabstand 12μm Typischer Stromverbrauch 1,2 W bei 25 Hz bei 23 ± 3 °C
Sensor Nichtgekühlte Brennflächenarrays Typisches NETD ≤30mK
Hervorheben

USB3.0 Thermalkamera-Kern

,

GigE Thermalkamera-Kern

,

Kern der Kameralink-Wärmekamera
Hinterlass eine Nachricht
Produkt-Beschreibung
1280x1024/12µm Wärmebildkern für High-End-Wärmebildlösungen
Produktübersicht

Der Wärmebildkern iSE1212 bietet eine High-End-Wärmebildlösung für Integratoren. Er verfügt über eine Auflösung von 1280x1024/12µm und eine typische NETD von 30mK.

Dieses Wärmebildmodul unterstützt Super-Resolution-Algorithmen, Picture-in-Picture, anpassbare OSDs, Schlafmodus, elektronischen Zoom und weitere Funktionen. Mit einer Vielzahl von Videoschnittstellen und Objektiven für einfache Integration bietet es ein erstklassiges Bilderlebnis für High-End-Infrarotanwendungen.

Hauptmerkmale
  • Hochauflösende Bildgebung mit flüssigen Bildern - Bietet Megapixel-Wärmebildgebung mit flüssiger, verzögerungsfreier Leistung. Weiteres Sichtfeld, größere Winkelabdeckung, längere Erfassungsreichweite und verbesserte Details.
  • Shutterloser Betrieb für geräuschlose Leistung - Keine Kalibrierung des Shutters während des Gebrauchs erforderlich, wodurch Bildruckler, die bei herkömmlichen Designs üblich sind, vermieden werden. Geräuschloser Betrieb hilft, die Entdeckung durch Ziele zu vermeiden.
  • Funktionsreich und integrationsfreundlich - Unterstützt Super-Resolution-Algorithmen, Picture-in-Picture, anpassbare OSDs, Schlafmodus, Ein-Klick-Kalibrierung und Kompatibilität mit verschiedenen Micro-OLED-Displays. Kompatibel mit einer breiten Palette von optischen Objektiven und Erweiterungskomponenten, die eine einfache Sekundärentwicklung und flexible Systemintegration ermöglichen.
Technische Spezifikationen
Parameter Spezifikation
Modell iSE1212
IR-Detektor-Indikatoren
Empfindliches Material VOx
Auflösung 1280×1024
Pixelgröße 12µm
Spektrale Antwort 8µm ~ 14µm
Typische NETD ≤30mK
Bildverarbeitung
Effektive Pixel 1280×1024
Digitale Bildrate 25Hz/30Hz/50Hz
Startzeit 7s
Digitales Video YUV420/YUV422/RGB888/RAW
Bildalgorithmus NUC/DRC/DNS/DDE/SFFC
Shutterlos Unterstützt
Bildanzeige 10 Typen (Weiß-Heiß/Lava/Eisenrot/Heißes Eisen/Medizinisch/Arktisch/Regenbogen 1/Regenbogen 2/Farbton/Schwarz-Heiß)
Bildausrichtung Horizontal/Vertikal/Diagonal
Digitaler Zoom 1x/2x/4x/8x
Bildhelligkeit Auto/Manuell
Bildkontrast Auto/Manuell
Kompensationsmodus Manuell
Fadenkreuz Unterstützt
Systemfunktion
Schlafmodus Unterstützt
Menüeinstellung Anpassbar
Menüsprache Chinesisch / Englisch
Offset-Kalibrierung Unterstützt
Tasten ≥4 (Tastenfunktionen anpassbar)
OLED-Ansteuerung Unterstützt I2C, 16Bit/24Bit Parallelport, Datavalid und andere Anzeigesignale. Direkte Ansteuerung von Micro OLED MDP03/Micro OLED MDP02/OLiGHTEK SVGA060/Sony ECX334A. Unterstützt MIPI-Anzeigesignale und kann den IBOE VX039FHP-NH4 Bildschirm direkt ansteuern.
PC-Software Computer-Software - Modulsteuerung & Videowiedergabe
Elektrisch
Standard-Außenschnittstelle 50pin: BP040SB-50-0114-B-R0
Kommunikationsschnittstelle TTL-232/USB
Digitale Videoschnittstelle DVP16/BT.1120/USB3.0/MIPI-DSI-4LANE
Erweiterungskomponenten USB3.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE
Versorgungsspannung 2,7V~5,3V
Typischer Stromverbrauch 1,2W@25Hz@23±3℃
Mechanisch/Objektiv
Größe des nackten Kerns (mm) 38×39×28 | 68×69×30,2
Gewicht des nackten Kerns (g) 65±3 | 88,5±3
Optisches Objektiv Festfokus-Athermal: 14mm/19mm/25mm/35mm | Festfokus-Athermal: 50mm/100mm
Motorisiertes Objektiv: 75mm/100mm/150mm
Kontinuierlicher Zoom: 15~100mm/25~75mm/28~90mm/30~180mm/25~225mm/30~300mm
Shutter-Komponenten Optional
Schutzart IP67 (Frontlinse)
Umweltverträglichkeit
Betriebstemperatur -40℃~+70℃
Lagertemperatur -45℃~+85℃
Luftfeuchtigkeit 5%~95%, nicht kondensierend
Vibration 5,35g, Zufallsvibration, 3 Achsen
Stoß Halbsinuswelle, 40g/11ms, Stoßrichtung X-Achse, 3 Mal | 500g@1ms
Zertifizierung ROHS2.0/REACH
Anwendungen
  • Industrielle Bildverarbeitung
  • Brandbekämpfung und Rettung
  • Sicherheitsüberwachung
  • Außenbeobachtung
  • Maschinelles Sehen
  • Unterhaltungselektronik
Produktvorteile
Vielfältiges Produktportfolio

Eine breite Palette von Produktformaten, einschließlich Infrarotdetektoren, Kamerakernen und Modulen, um verschiedene Integrationsanforderungen zu erfüllen.

Reiche Produktvielfalt

Mehrere Array-Auflösungen, Pixelgrößen, Wellenlängenbereiche und Objektivoptionen bieten größere Flexibilität für verschiedene Anwendungen.

Hervorragende Leistung

Klare Bildgebung, kompakte Größe, geringer Stromverbrauch, hohe Empfindlichkeit und starke Zuverlässigkeit – entwickelt, um unter einer Vielzahl von Umweltbedingungen zu funktionieren.

Einfache Integration

Mehrere Schnittstellenoptionen machen die Integration einfach und ermöglichen eine schnelle Entwicklung in verschiedenen Anwendungsbereichen.
