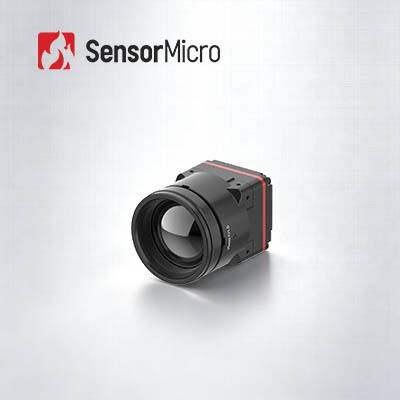

1280x1024 Auflösung 8µm Pixelgröße Wärmebildkamera-Modul mit 1W Stromverbrauch für tragbare Geräte
| Herkunftsort | China |
|---|---|
| Markenname | SensorMicro |
| Zertifizierung | ISO9001:2015; RoHS; Reach |
| Modellnummer | iTL1208 |
| Min Bestellmenge | 1-teilig |
| Preis | Verhandelbar |
| Zahlungsbedingungen | T/T |
Produktdetails
| Auflösung | 1280x1024/12μm | NETD | ≤30mK |
|---|---|---|---|
| Spektralbereich | 8~14μm | Digitale Bildrate | 25/30 Hz |
| Versorgungsspannung | 4.5-5.5V | Typischer Stromverbrauch | 1W |
| Hervorheben | Wärmekamera-Modul der hohen Auflösung 1280x1024,Wärmekamera-Modul der hohen Auflösung 220g |
||
Produkt-Beschreibung
1280x1024/8μm HD-Wärmekamera-Modul für tragbare Geräte
Produktübersicht
Vereinfachen Sie die Entwicklung von thermischen Systemen mit dem hochintegrierbaren iTL1208-Infrarotkamera-Kern mit 8 μm-Infrarot-Pixel, der für universelle Kompatibilität und schnelle Bereitstellung entwickelt wurde.Dieser kompakte thermische Kern unterstützt mehrere Objektivoptionen über hochwertige germaniumfreie Chalkogenidoptik, die sich an verschiedene industrielle und zivile Anwendungsbedürfnisse der Wärmebildgebung anpassen.
Ausgestattet mit einer Standard-MIPI-CSI-Bild-Ausgabeoberfläche, bietet es eine flexible RAW- und YUV-Doppeldatenleistung, um unterschiedlichen Anforderungen an die Systementwicklung gerecht zu werden,die Integrationsschwierigkeiten und den Zyklus erheblich reduzierenTrotz seiner ultra-miniaturen Größe von 22,6 × 22,6 × 34,5 mm und des 35,7 ± 2 g leichten Designs behält das iTL1208 eine volle Auflösung von 1280 × 1024 Megapixel und eine hochauflösende Wärmebildaufnahme.mit einem niedrigen Stromverbrauch von 1 W, der einen langfristigen stabilen Betrieb für integrierte mobile und tragbare Geräte gewährleistet.
Hauptmerkmale
- 8 μm Megapixel Durchbruch:Der weltweit erste 8 μm Megapixel thermische Kamera-Kern, angetrieben durch den ApexCore 1280×1024/8 μm Super-Infrarot-Detektor, der hohe Auflösung mit ultra-kompakter Integration ausgleicht.
- Erweiterte SWaP-Leistung:Es misst nur 22,6×22,6×34,5 mm, wiegt 35,7±2 g (einschließlich einer 12mm-Objektive) und verbraucht nur 1 Watt, was die Größenbarriere für Megapixel-Wärmebilder durchbricht.
- Germaniumfreie Optik, schnelle Integration:Germaniumfreie Chalkogenidoptik mit mehreren Objektivoptionen für unterschiedliche Anwendungsbedürfnisse.
Produktspezifikationen
| Modell | Einheimische Erzeugnisse |
|---|---|
| Indikatoren für IR-Detektoren |
Empfindliches Material:VOx Die Entschließung:1280 × 1024 Pixelgröße:8 μm Spektralreaktion:8 μm bis 14 μm Typische NETD:≤ 30mK |
| Bildverarbeitung |
Digitale Bildrate:25/30 Hz Startzeit:≤ 6 Sekunden Digitales Video:RAW/YUV Bildalgorithmus:NUC/3DNR/DNS/DRC/EE Bild Anzeige:10 Typen (weiß heiß/Lava/Eisenrot/heiß Eisen/Medizinisch/Arktis/Regenbogen 1/Regenbogen 2/Tint/Schwarz heiß) |
| PC-Software | Modulsteuerung und Videoanzeige |
| Elektrotechnik |
Standard-Außenschnittstelle:34Pin_Connector Schnittstelle: BP04SD-34-0065-R0 Kommunikationsschnittstelle:TTL-232/I2C Digitale Video-Schnittstelle:MIPI-CSI Versorgungsspannung:40,5-5,5 V Typischer Stromverbrauch:1W |
| Mechanische |
Größe (einschließlich Linse): Mit einer 5mm-Objektive: 22,6 mm × 22,6 mm × 50 mm (Außendurchmesser Φ37 mm) Mit einer 10 mm-Objektive: 22,6 mm × 22,6 mm × 45,3 mm (Außendurchmesser Φ33 mm) Mit einer 12mm-Objektive: 22,6mm × 22,6mm × 34,5mm (Außendurchmesser der Linse Φ26,6mm) Mit einer 17mm-Objektive: 22,6 mm × 22,6 mm × 35,4 mm (Außendurchmesser Φ27 mm) Mit einer 25 mm-Objektive: 22,6 mm × 22,6 mm × 44,2 mm (Außendurchmesser Φ33 mm) Mit einer 35 mm-Objektive: 22,6 mm × 22,6 mm × 50,9 mm (Außendurchmesser Φ43,2 mm) Gewicht (einschließlich Linse): 85.5±4.5g (mit 5mm-Objektiv) 70.5±3.6g (mit 10mm-Objektiv) 35.7±2g (mit 12mm-Objektiv) 40.7±2.1g (mit 17mm-Objektiv) 71.0±3.6g (mit 25mm-Objektiv) 110±5,5g (mit 35mm-Objektiv) |
| Anpassungsfähigkeit an die Umwelt |
Betriebstemperatur:-40°C bis +70°C Speichertemperatur:-45°C bis +85°C Luftfeuchtigkeit5% bis 95%, nicht kondensierend Vibrationen:5.35 Gramm, zufällige Vibrationen, 3-Achse Wirkung:Halb Sinuswelle, 40g/11ms, Aufprallrichtung 3 Achse, 6 Richtung Zertifizierung:Einheitliche Sicherheitsnormen Optische Linse:Festfokus Athermal: 5/10/12/17/25/35mm |
Industrieanwendungen
Das iTL1208-Wärmebildmodul wird in der Waldbrandbekämpfung, Strompflege, Photovoltaikinspektion, Sicherheitsüberwachung, tragbaren Geräten, tragbaren Geräten und mehr weit verbreitet.
Standardisierter Dienst
- Vollständige Unterlagen:Produkthandbücher, Einrichtungsleitfäden und Auswahlreferenzen für eine nahtlose Umsetzung.
- Entwicklung und Testhilfe:Integration von Proben, Leistungsbewertung und Parameterüberprüfung erleichtert.
- Erweiterte Entwickler-Toolkit:SDKs, APIs, Algorithmen und Debugging-Tools für eine tiefe Integration.
- Ferntechnischer Support:24/7 Support mit schneller Reaktion und rechtzeitiger Lösung kritischer Probleme.
- Gewährleistung:Originalteile und strenge Prozesskonformität, um optimale Leistung wiederherzustellen.
Häufig gestellte Fragen
Was ist Infrarot-Wärmebildgebung?
Infrarotthermische Bildgebung ist eine Methode, die Infrarotstrahlung und Wärmeenergie verwendet, um Informationen über Objekte zu sammeln.Es wandelt unsichtbare Infrarotstrahlung in sichtbare Infrarot-Wärmebilder um, die die Temperaturverteilung der Zieloberfläche zeigen.Verschiedene Objekte und sogar verschiedene Teile desselben Objekts haben unterschiedliche Strahlungsfähigkeit und Infrarotreflexionsstärke.
Wofür kann man Infrarotbilder einsetzen?
Die Anwendung von Infrarotbildern umfasst Nachtsicht, Suche und Rettung, zerstörungsfreie Tests, Epidemienprävention, Thermographie, Sicherheit und Überwachung, Feuerwehr,und viele andere industrielle und kommerzielle Anwendungen.
Was ist ein Wärmebildmodul?
Ein Wärmebildmodul besteht in der Regel aus einem Infrarotdetektor, einer Infrarotlinse und Hardware-Elektronik mit Software und Algorithmus.Es stellt die Mindestfunktionseinheit eines Wärmebildgeräts dar, die für die Integration in größere Systeme konzipiert sind.
