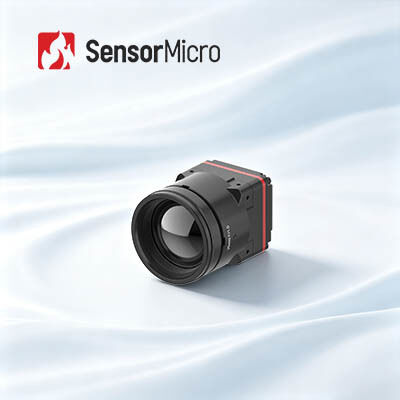

Ungekühltes 1280x1024 Auflösung 8µm Pixelgröße LWIR-Wärmebildmodul für Hochleistungsanwendungen
| Herkunftsort | China |
|---|---|
| Markenname | SensorMicro |
| Zertifizierung | ISO9001:2015; RoHS; Reach |
| Modellnummer | iTL1208 |
| Min Bestellmenge | 1-teilig |
| Preis | Verhandelbar |
| Zahlungsbedingungen | T/T |
Produktdetails
| Typ | Ungekühltes Kameramodul | Versorgungsspannung | 4.5-5.5V |
|---|---|---|---|
| Auflösung | 1280x1024/8μm | Hohe Empfindlichkeit | NETD≤30mK |
| Digitale Bildrate | 25/30 Hz | Mittlere Wellenlänge | 8μm | 14μm |
| Hervorheben | Wärmekamera RS058 Mwir,Wärmekamera 640x512 Mwir |
||
Produkt-Beschreibung
Nicht gekühltes Mega Pixel 1280x1024 / 8μm LWIR-Wärmebildmodul
Produktübersicht
Der iTL1208 8μm Megapixel Infrarotkamera Kern ist eine zuverlässige Komponente für verschiedene Wärmebildgeräte.Es liefert stabile 1280×1024 hochauflösende Bilder und eine hervorragende SWaP-Leistung, die Probleme der großen Größe, des hohen Gewichts und des hohen Stromverbrauchs traditioneller hochauflösender thermischer Kerne lösen.
Das Produkt unterstützt eine kostengünstige, germaniumfreie Chalkogenidoptik und eine standardmäßige industrielle Schnittstelle MIPI CSI.für die Batchintegration von Handthermographen geeignet, mobile Detektionsgeräte und tragbare Wärmeüberwachungsgeräte.es handelt sich um eine kostengünstige Upgrade-Lösung für industrielle Wärmebildsysteme.
Hauptmerkmale
- 8 μm Megapixel Durchbruch:Der weltweit erste 8 μm Megapixel thermische Kamera-Kern, angetrieben durch den ApexCore 1280×1024/8 μm Super-Infrarot-Detektor, der hohe Auflösung mit ultra-kompakter Integration ausgleicht.
- An der Spitze der SWaP Performance:Es misst nur 22,6×22,6×34,5 mm, wiegt 35,7±2 g (einschließlich einer 12mm-Objektive) und verbraucht nur 1 Watt, was die Größenbarriere für Megapixel-Wärmebilder durchbricht.
- Germaniumfreie Optik, schnelle Integration:Germaniumfreie Chalkogenidoptik mit mehreren Objektivoptionen für unterschiedliche Anwendungsbedürfnisse.
Produktspezifikationen
| Modell | Einheimische Erzeugnisse |
|---|---|
| Indikatoren für IR-Detektoren |
Empfindliches Material:VOx Die Entschließung:1280 × 1024 Pixelgröße:8 μm Spektralreaktion:8 μm bis 14 μm Typische NETD:≤ 30mK |
| Bildverarbeitung |
Digitale Bildrate:25/30 Hz Startzeit:≤ 6 Sekunden Digitales Video:RAW/YUV Bildalgorithmus:NUC/3DNR/DNS/DRC/EE Bild Anzeige:10 Typen (weiß heiß/Lava/Eisenrot/heiß Eisen/Medizinisch/Arktis/Regenbogen 1/Regenbogen 2/Tint/Schwarz heiß) |
| PC-Software | Modulsteuerung und Videoanzeige |
| Elektrotechnik |
Standard-Außenschnittstelle:34Pin_Connector Schnittstelle: BP04SD-34-0065-R0 Kommunikationsschnittstelle:TTL-232/I2C Digitale Video-Schnittstelle:MIPI-CSI Versorgungsspannung:40,5-5,5 V Typischer Stromverbrauch:1W |
| Mechanische |
Größe (einschließlich Linse): • mit 5mm-Objektiv: 22,6mm × 22,6mm × 50mm (Objektiv Außendurchmesser Φ37mm) • Mit einer 10mm-Objektive: 22,6 mm × 22,6 mm × 45,3 mm (Außendurchmesser Φ33 mm) • mit 12mm-Objektiv: 22,6mm × 22,6mm × 34,5mm (Objektiv Außendurchmesser Φ26,6mm) • Mit einer 17mm-Objektive: 22,6mm × 22,6mm × 35,4mm (Außendurchmesser Φ27mm) • Mit einer 25mm-Objektive: 22,6 mm × 22,6 mm × 44,2 mm (Außendurchmesser Φ33 mm) • mit 35mm-Objektiv: 22,6mm × 22,6mm × 50,9mm (Objektiv Außendurchmesser Φ43,2mm) Gewicht (einschließlich Linse): • 85,5±4,5 g (mit 5mm-Objektiv) • 70,5±3,6 g (mit 10 mm-Objektiv) • 35,7 ± 2 g (mit 12 mm-Objektiv) • 40,7 ± 2,1 g (mit 17mm-Objektiv) • 71,0±3,6 g (mit 25mm-Objektiv) • 110±5,5 g (mit 35mm-Objektiv) |
| Anpassungsfähigkeit an die Umwelt |
Betriebstemperatur:-40°C bis +70°C Speichertemperatur:-45°C bis +85°C Luftfeuchtigkeit5% bis 95%, nicht kondensierend Vibrationen:5.35 Gramm, zufällige Vibrationen, 3-Achse Wirkung:Halb Sinuswelle, 40g/11ms, Aufprallrichtung 3 Achse, 6 Richtung Zertifizierung:Einheitliche Sicherheitsnormen Optische Linse:Festfokus Athermal: 5/10/12/17/25/35mm |
Industrieanwendungen
Das Infrarotkameramodul iTL1208 wird in vielen Bereichen wie Waldbrandbekämpfung, Strompflege, Photovoltaikinspektion, Sicherheitsüberwachung, tragbare Geräte, tragbare Geräte usw. weit verbreitet.
Unternehmensprofil
SensorMicro ist der weltweit führende Hersteller und Dienstleister von Infrarotdetektoren.Es ist bereit, Kunden auf der ganzen Welt mit leistungsstarken nicht gekühlten und gekühlten Wärmebilddetektoren zu versorgen und seine professionelle Anwendungserfahrung zu teilen.
SensorMicro liefert fortschrittliche Infrarotdetektoren, Kamera-Kerne und Module mit vielseitigen Formaten und Wellenbändern.Unsere Produkte lassen sich nahtlos in verschiedene Systeme integrieren und ermöglichen Anwendungen für Bildgebung und Sensorik der nächsten Generation in verschiedenen Branchen.
SensorenMikro-Detektoren sind in Thermographie, Sicherheit und Überwachung, persönlicher Sicht, Automobil- und Verbraucherinfrarotprodukten weit verbreitet.Die Produktionskapazität von SensorMicro ermöglicht es, die wachsende Nachfrage aller bestehenden und aufstrebenden Märkte zu decken..
Häufig gestellte Fragen
Was ist Infrarot-Wärmebildgebung?
Infrarotthermische Bildgebung ist eine Methode, bei der Infrarotstrahlung und Wärmeenergie verwendet werden, um Informationen über Objekte zu sammeln, um Bilder von ihnen zu erstellen,oder erhalten Temperaturinformationen der Objekte, auch bei schlechter Sicht.
Wie funktioniert Infrarot-Wärmebildgebung?
Das Infrarot-Wärmebildsystem ist eine passive berührungslose Erkennung und Identifizierung der Infrarot-Technologie.Es konzentriert sich die Infrarotstrahlung der Szene auf die Brennfläche Array Infrarotdetektor durch Infrarot-optisches System, das durch Infrarotstrahlung passieren kannDer Wärmedetektor wandelt das Strahlungssignal unterschiedlicher Intensität in ein entsprechendes elektrisches Signal um und erzeugt dann durch Verstärkung und Videoverarbeitungbildet das Infrarotbild, das mit bloßem Auge beobachtet werden kann.
