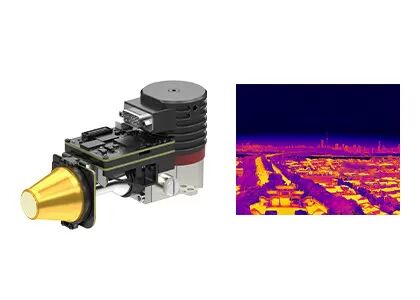

Wärmekamera-Modul 1280x1024/12μm hoher Auflösung MCT MWIR für lange Strecken-Entdeckung

  • MCT MWIR High Resolution Thermal Camera Module 1280x1024 / 12μm for Long Range Detection
Herkunftsort Provinz Wuhans, Hubei, China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer EYAS1212
Min Bestellmenge 1-teilig
Preis negotiable
Zahlungsbedingungen L/C, T/T
Produktdetails
Auflösung 1280x1024 Pixelabstand 12μm
NETD ≤20mK Spektralbereich 3,7–4,8 μm MW
Größe 149x58,5x71mm Bildrate 1 ~ 100 Hz einstellbar
Hervorheben

Wärmekamera-Modul MWIR-hoher Auflösung

,

Wärmekamera-Modul der hohen Auflösung 1280x1024
Hinterlass eine Nachricht
Produkt-Beschreibung

Hochauflösendes 1280x1024 / 12μm MCT MWIR-gekühltes Infrarotmodul zur Langstreckendetektion


Beschreibung des Produkts


EYAS1212 ist ein hochauflösendes analog-digital gekühltes Infrarotmodul auf Basis von 1280x1024-Formaten mit einem IR-FPA mit 12 μm Schallpegel.


Dieses AD-Modul umfasst ein Proximity-Board, das das FPA-Timing und die sensiblen Stromversorgungen bereitstellt.Die Kamera-Link-Schnittstelle liefert 16 Bit Rohdaten, was die Integration des Detektors in das System erheblich vereinfacht..


Daher erleichtert das EYAS1212 AD-Modul OEM-Kunden die Durchführung eines schnellen Annahme-Tests an einem gekühlten Infrarotdetektor mit 1280x1024/12μm.eine schnelle Sekundärentwicklung von gekühlten Infrarotmodulen oder vollständigen Infrarot-Wärmekameras oder Systemen auf Basis gekühlter Infrarotdetektoren beginnen und ihre Entwicklungsdauer verkürzen.


Hauptmerkmale


- Einfach zu entwickeln und zu integrieren

- Cameralink-Schnittstelle Ausgang 16 Bit Rohdaten, Serienportsteuerung

- Integrierte Struktur, Abmessungen stimmen mit dem Detektor überein.

- 5 V Einzelversorgung

- Fähig, sich schnell bewegendes Ziel zu erfassen


Produktspezifikationen


Modell EYAS1212
Leistung des IR-Detektors
Entschließung 1280x1024
Pixel Pitch 12 μm
Kryo-Kühler Für die Berechnung der Leistung
Spektralbereich 30,7 μm·4,8 μm MW
Kühlzeit (25°C) ≤ 6 Minuten
Optimales NETD (20°C) ≤ 20mK
Betriebsmodus
Bildrate 1~100Hz einstellbar
Betriebsmodus Schnappschuss; ITR/IWR-Integrationsmodus; Windows-Modus; Antiblühen
Elektrische Spezifikation
Standard-Außenschnittstelle QSH 60 Pins
Digitales Video Cameralink: Ausgabe 16 Bit Rohdaten
Synchronisierung CC1: INT/Frame externe Synchronisation; CC2: MC externe Synchronisation
Kommunikation Der Serialport für Cameralink: TFG+/-, TC+/-; 9600bps
Stromversorgung 1 Kanal-Bildschirm: 5V
1 Kanal-Kryokühlgerät: 24 V
Stabiler Stromverbrauch 9W
Abmessungen (mm) 149 × 58,5 × 71
Gewicht ≤ 680 g
Betriebstemperatur -40 °C ~ +60 °C
Schwingungsgröße Schwingungen: GJB Fahrzeug-Hochgeschwindigkeitsverkehr
Schlag: Halb-Sinus-Welle, 40 g 11 ms, 3 Achsen 6 Richtungen 3 mal pro


Industrieanwendungen


Das EYAS1212-Wärmebildmodul wird in vielen Bereichen wie Fernüberwachungssystem, Flight Vision Enhancement System, Multi-Sensor Payload usw. weit verbreitet.


Wärmekamera-Modul 1280x1024/12μm hoher Auflösung MCT MWIR für lange Strecken-Entdeckung 0


Über uns


Angetrieben von den Bedürfnissen der Nutzer setzt sich SensorMicro für die gründliche Entwicklung und kontinuierliche Verbesserung von Infrarotprodukten und Anwendungslösungen ein.Wir bieten nicht nur hochwertige Hardwareprodukte, sondern teilen auch professionelle Anwendungserfahrung, bietet maßgeschneiderte Lösungen, die auf die einzigartigen Anforderungen verschiedener Branchen zugeschnitten sind. Unser globales Servicenetzwerk gewährleistet zeitnahen technischen Support und Kundendienst,Sie machen uns zu einem vertrauenswürdigen Partner für Kunden auf der ganzen Welt.


Häufig gestellte Fragen


1Was ist Infrarot-Wärmebildgebung?

Infrarot-Wärmebilder sind eine Art Methode, die Infrarotstrahlung und Wärmeenergie verwendet, um Informationen über Objekte zu sammeln.Es wandelt unsichtbare Infrarotstrahlung in sichtbares Infrarot-Wärmebild mit Temperaturverteilung der Zieloberfläche umVerschiedene Objekte und sogar verschiedene Teile desselben Objekts haben unterschiedliche Strahlungsfähigkeit und Infrarotreflexionsstärke.


2- Wofür kann Infrarotbildgebung verwendet werden?

- Nachtsicht.

- Suche und Rettung

- Nicht zerstörerischer Test

-Epidemienprävention

-Thermographie

-Sicherheit und Überwachung

- Feuerwehr.

Ich...


3Was ist ein Wärmebildmodul?

Ein Wärmebildmodul besteht in der Regel aus einem Infrarotdetektor, einer Infrarotlinse und Hardware-Elektronik mit Software und Algorithmus.
