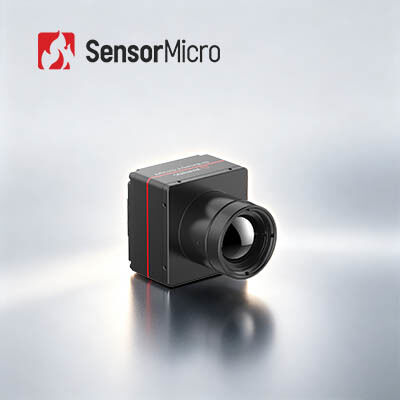

Hochauflösung 1280x1024 Auflösung 12μm Pixelgröße Verschlussloser Wärmekamera-Modul für Außenbeobachtung
| Herkunftsort | China |
|---|---|
| Markenname | SensorMicro |
| Zertifizierung | ISO9001:2015; RoHS; Reach |
| Modellnummer | iSE1212 |
| Min Bestellmenge | 1-teilig |
| Preis | Verhandelbar |
| Zahlungsbedingungen | T/T |
Produktdetails
| Auflösung | 1280x1024/12μm | NETD | ≤30mK |
|---|---|---|---|
| Spektralbereich | 8~14μm | Digitale Bildrate | 25Hz/30Hz/50Hz |
| Versorgungsspannung | 2,7 V ~ 5,3 V | Typischer Stromverbrauch | 1,2 W bei 25 Hz bei 23 ± 3 °C |
| Hervorheben | 12um-Industrie-Wärmekamera-Modul,1280x1024 Industriewärmemodul,Industrielle ungekühlte Infrarotkameramodule |
||
Produkt-Beschreibung
High Definition 1280x1024/12μm Wärmekamera-Modul für die Außenbeobachtung
Produktübersicht
Das iSE1212 ist ein ungekühltes Infrarotkameramodul aus der iSE-Serie von SensorMicro,auf einem 1280x1024/12μm ungekühlten Infrarotdetektor mit professioneller Signalverarbeitungsschaltung und BildverarbeitungsplattformEs wandelt die Infrarotstrahlung in genaue Temperaturdaten um.
Dieses ungekühlte HD LWIR 1280x1024/12μm VOx Thermal Imaging Modul liefert ultraklare Wärmebilder für verschiedene Anwendungen, einschließlich Industrieländern, Brandbekämpfung und Rettung,Sicherheitsüberwachung, Outdoor-Beobachtung, Maschinensicht und Consumer Electronics.
Hauptmerkmale
- Bildgebung in hoher Auflösung mit glattem Bild:Megapixel-Wärmebildgebung mit verzögerungsfreier Leistung, breiteren Sichtfeld, größerer Winkeldeckung, längerer Detektionsreichweite und verbessertem Detail
- Schalterlose Bedienung für leise Leistung:Keine Kalibrierung des Verschlusses während des Gebrauchs erforderlich, das Stottern des Bildes in traditionellen Designs zu beseitigen; leise Bedienung hilft zu vermeiden, dass durch Ziele erkannt wird
- Funktionsreich und integrationsfreundlich:Unterstützung von Algorithmen mit hoher Auflösung, Bild-in-Bild, anpassbarer OSD, Schlafmodus, Kalibrierung mit einem Klick und Kompatibilität mit verschiedenen Micro OLED-Displays;Kompatibel mit einer breiten Palette von optischen Linsen und erweiterten Komponenten für eine einfache Sekundärentwicklung und flexible Systemintegration
Produktspezifikationen
| Modell | die in Anhang I aufgeführten |
|---|---|
| Indikatoren für IR-Detektoren | |
| Empfindliches Material | VOx |
| Entschließung | 1280 × 1024 |
| Pixelgröße | 12 μm |
| Spektralreaktion | 8 μm bis 14 μm |
| Typische NETD | ≤ 30mK |
| Bildverarbeitung | |
| Effektive Pixel | 1280 × 1024 |
| Digitale Bildrate | 25 Hz/30 Hz/50 Hz |
| Startzeit | 7s |
| Digitales Video | Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen, die mit einem Fahrzeug ausgestattet sind. |
| Bildalgorithmus | NUC/DRC/DNS/DDE/SFFC |
| ohne Verschluss | Unterstützt |
| Bildanzeige | 10 Typen (weiß heiß/Lava/Eisenrot/heiß Eisen/Medizinisch/Arktis/Regenbogen 1/Regenbogen 2/Tint/Schwarz heiß) |
| Bildrichtung | Horizontale/vertikale/diagonale |
| Digitales Vergrößern | 1x/2x/4x/8x |
| Bildhelligkeit | Automatisch/manuell |
| Bildkontrast | Automatisch/manuell |
| Ausgleichsmodus | Handbuch |
| Verhüllung | Unterstützt |
| Systemfunktion | |
| Schlafmodus | Unterstützt |
| Menü-Einstellung | Anpassbar |
| Menüsprache | Chinesisch / Englisch |
| Offset-Kalibrierung | Unterstützt |
| Tastaturen | ≥ 4 (Knopffunktionen anpassbar) |
| OLED-Fahren | Unterstützung von I2C-, 16bit/24bit Parallel Port-, Datavalid- und anderen Antriebsbildschirmsignalen; Direct Drive Micro OLED MDP03/Micro OLED MDP02/OLiGHTEK SVGA060/Sony ECX334A;Unterstützt MIPI-Displaysignale und kann den IBOE VX039FHP-NH4-Bildschirm direkt steuern |
| PC-Software | |
| Computersoftware | Modulsteuerung und Videoanzeige |
| Elektrotechnik | |
| Standard-Außenschnittstelle | 50pin: BP040SB-50-0114-B-R0 |
| Kommunikationsoberfläche | TTL-232/USB |
| Digitale Videooberfläche | DVP16/BT.1120/USB3.0/MIPI-DSI-4LANE |
| Erweiterungskomponenten | USB3.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE |
| Versorgungsspannung | 20,7 V bis 5,3 V |
| Typischer Stromverbrauch | 1.2W@25Hz@23±3°C |
| Mechanische/Objektive | |
| Größe des Kerns ((mm)) | 38 mal 39 mal 28. 68 mal 69 mal 30.2 |
| Gewicht des Kerns (g) | 65±3... 88,5±3 |
| Optische Linsen | Festfokus Athermal: 14mm/19mm/25mm/35mm. Motorisierte Linse: 75 mm/100 mm/150 mm Kontinuierlicher Zoom: 15~100mm/25~75mm/28~90mm/30~180mm/25~225mm/30~300mm |
| Komponenten der Verschlüsse | Zusätzlich |
| Schutzniveau | IP67 (Vorderobjektiv) |
| Anpassungsfähigkeit an die Umwelt | |
| Betriebstemperatur | -40°C bis +70°C |
| Speichertemperatur | -45°C bis +85°C |
| Luftfeuchtigkeit | 5% bis 95%, nicht kondensierend |
| Vibrationen | 5.35g, zufällige Vibrationen, 3-Achse |
| Wirkung | Halb Sinuswelle, 40g/11ms, Aufprallrichtung X-Achse, 3 mal. 500g@1ms |
| Zertifizierung | Einheitliche Sicherheitsnormen |
Industrieanwendungen
Das Wärmebildmodul iSE1212 wird in der Industrie, bei der Brandbekämpfung und Rettung, bei der Sicherheitsüberwachung, bei der Außenbeobachtung, bei der Maschinensicht, bei der Verbraucherelektronik und in verwandten Bereichen weit verbreitet.
Unsere Vorteile
- Vollständige Unterlagen:Produkthandbücher, Einrichtungsleitfäden und Auswahlreferenzen für die sofortige Umsetzung
- Entwicklung und Testhilfe:Integralproben, Leistungsbewertung und Parameterprüfung
- Erweiterte Entwickler-Toolkit:SDKs, APIs, Algorithmen und Debugging-Tools für eine tiefe Integration
- Ferntechnischer Support:24/7 Support mit schneller Reaktion und rechtzeitiger Lösung kritischer Probleme
- Gewährleistung:Originalteile und strenge Einhaltung der Verfahren zur Wiederherstellung optimaler Leistung
Häufig gestellte Fragen
F1: Ist 12 μm bei gleicher Auflösung definitiv klarer als 17 μm?
Nicht unbedingt. Die Bildklarheit hängt von einer Kombination aus Pixeldichte, Objektivqualität und Detektorempfindlichkeit ab.Aber schlechte Auflösung oder ungenaue Montage verursacht optische Abweichungen und verschwommene BilderIm Gegensatz dazu bietet 17 μm eine höhere Empfindlichkeit mit mehr soliden thermischen Schichtdetails und einer besseren Erkennung schwacher Ziele.
F2: Was sind die Hauptvorteile von kleiner Pixelweite?
Die wichtigsten Vorteile sind die Miniaturisierung von Chips, das Leichtbau und der geringe Stromverbrauch.Bei gleichzeitiger Bereitstellung von reichhaltigeren Bilddetails unter den gleichen Bedingungen.
F3: Was sind die Grundwerte für die große Pixelweite?
Ein großes, einpixliges Lichtempfindlichkeitsgebiet verbessert den Empfang von Infrarotenergie und sorgt für eine höhere Empfindlichkeit für schwache Temperaturunterschiede, eine stärkere Störungsbekämpfung,und eine stabilere Bildgebung in rauen Umgebungen, zusammen mit ausgereiften Prozessen und geringeren Gesamtkosten.
