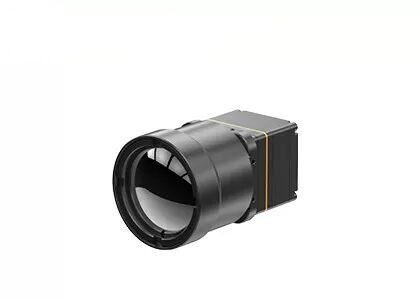

Leichter LWIR-Wärmekamera-Kern mit ungekühlten Infrarotdetektoren 640x512
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skypen: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xEntschließung | 640x512 | Leistungsaufnahme | 0,8 W |
---|---|---|---|
Spektralbereich | 8~14μm | Pixelneigung | 12μm |
NETD | <40mK | Feldrate | 25Hz/30Hz |
Markieren | Leichter LWIR-Wärmekamera-Kern,Wärmekamera-Kern der Detektor-640x512,Ungekühlte Infrarotdetektor-thermisches Modul |
LWIR-Wärmebildgebungs-Modul mit Freien 640x512 12μM Infrared Detectors For
Ist thermisches Modul TWIN612 ein Neuzugangprodukt, das durch globale Sensortechnik entwickelt wird. Es integriert 640×512/12µm Keramikgehäuseungekühlten Infrarotdetektor. Mit typischem NETD<40mk konnte das thermische Modul TWIN612 klareres, schärferes und ausführlicheres Bild darstellen.
Mit Temperaturmessungsstrecke -20℃~150℃/0~550℃, garantiert Genauigkeit von ±2℃ oder von ±2% und Rahmenrate bis zu 30Hz, das thermische Modul glattem Wärmebild und genauer Temperaturmessung.
Das thermische Modul TWIN612 hat die Vorteile der Kompaktbauweise, der leichten Struktur und der Leistungsaufnahme so niedrig als 0.8w. Mit erhöhten Bildalgorithmen und Temperaturmessungsfunktion stellt das thermische Modul TWIN612 stabilere Bilder und genaue Temperatur dar.
Keramischer Verpackenprozeß ist Blechemballagen ähnlich, die eine reife Infrarotdetektorverpackungstechnik ist. Verglichen mit Blechemballagen, werden das Volumen und das Gewicht des verpackten Detektors groß verringert. So könnte das thermische Modul TWIN612 an den Industrien angewendet werden, die strenge Anforderungen an Größen-, Gewichts- und Leistungsaufnahme haben.
- Mini Size: 25.4mm×25.4mm×35mm
- Leichtgewichtler: 25g
- Typisches NETD<40mk>
- scharf, klare Wärmebildgebung
- Typische Leistungsaufnahme so niedrig wie 0.8W
Modell | TWIN612/R |
Ir-Detektor-Leistung | |
Entschließung | 640×512 |
Pixel-Größe | 12μm |
Spektralbereich | 8~14μm |
Typisches NETD | <40mK |
Bildverarbeitung | |
Rahmen-Rate | 25Hz/30Hz |
Startzeit | 6s |
Analoges Video | PAL/NTSC |
Digital-Video | YUV/BT.656/LVDS/USB2.0 |
Bild-Anzeige | 11 insgesamt (weißes heißes/Lava/Ironbow/Aqua/heißes Eisen/medizinisch/arktisch/Regenbogen 1/Regenbogen 2/glühend/schwarze heiße) |
Bild-Algorithmus | NUC/3D/2D/DRC/EE |
Elektrische Spezifikationen | |
Externe Standardschnittstelle | 50pin_HOURS |
Kommunikationsschnittstelle | RS232/USB2.0 |
Versorgungs-Spannung | 4~5.5V |
Typische Leistungsaufnahme | 0.8W |
Temperaturmessung | |
Betriebstemperaturbereich | -10℃~50℃ |
Temperaturmessungs-Strecke | -20℃~150℃, 0℃~550℃ |
Temperaturmessungs-Genauigkeit | Größer von ±2℃ oder von ±2% |
SDK | Windows/Linux; Erzielen Sie Video-Stream-Analyse und Umwandlung von Grau zu Temperatur |
Körperliche Eigenschaften | |
Maß (Millimeter) | 25.4×25.4×35 (ohne Linse) |
Gewicht | 25g (ohne Linse) |
Klimaanpassungsfähigkeit | |
Betriebstemperatur | -40℃~+70℃ |
Lagertemperatur | -45℃~+85℃ |
Feuchtigkeit | 5%~95%, kondensationsfrei |
Erschütterung | 5.35grms, Achse 3 |
Schock | Halbe Sinus-Welle, 40g/11ms, 3 Achse, Richtung 6 |
Optik | |
Optionale Linse | Örtlich festgelegtes athermales: 13mm |
Das TWIN612-/Rwärmebildgebungsmodul wird am Feld von Thermographie, von Sicherheits-Überwachung, VON UAV-Nutzlasten, von Robotern, von intelligenter Hardware, von ADAS, von Feuerbekämpfung u. von Rettung angewendet
1. Vergleich von abgekühlten u. ungekühlten Wärmebildgebungs-Technologien
Wenn abgekühlter thermischer Infrarotdetektor arbeitet, arbeitet sein cryocooler zuerst, um die Temperatur selbst zu verringern, damit der Sensor höhere Empfindlichkeit, höhere Präzision, kleineren Fehler und breitere EntdeckungsTemperaturspanne hat, wenn er ein Ziel ermittelt. Wegen seiner hohen Präzision, kleinen Fehlers und hohen Empfindlichkeit, macht die abgekühlte Wärmebildkamera zuverlässigere Entdeckungsergebnisse. Während von diesem Gesichtspunkt, können ungekühlte thermische Infrarotsensoren solchen Standard nicht erreichen, besonders die Ungleichmäßigkeit der ungekühlten Infrarotbrennebenereihe hat einen großen Einfluss auf den Messfehler.
