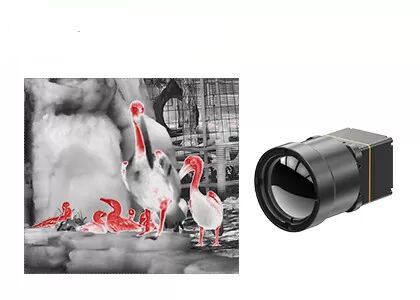

LWIR-Wärmebildkamera-Kern mit 25Hz/30Hz Rahmen Rate For ADAS

  • LWIR Thermal Imaging Camera Core With 25Hz/30Hz Frame Rate For ADAS
Herkunftsort Provinz Wuhans, Hubei, China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer TWIN612/R
Min Bestellmenge 1-TEILIG
Preis negotiable
Zahlungsbedingungen L/C, T/T

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Auflösung 640x512 Stromverbrauch 0.8W
Spektralbereich 8~14μm Pixelabstand 12 μm
NETD <40mK Bildrate 25Hz/30Hz
Hervorheben

ADAS-Wärmebildkamera-Kern

,

Kern der Wärmebildkamera-30Hz

,

Kern der Wärmekamera-0.8W
Hinterlass eine Nachricht
Produkt-Beschreibung

LWIR-Wärmebildmodul mit 640x512 12μm Infrarotdetektoren für den Außenbereich


Beschreibung des Produkts


TWIN612 ist ein neues Produkt, das von SensorMicro entwickelt wurde. Es integriert einen ungekühlten Infrarotdetektor mit 640×512/12μm Keramikpaket.Das Wärmemodul TWIN612 könnte eine klarere, schärfer und detaillierter.

Mit einem Temperaturmessbereich von -20°C bis 150°C/0 bis 550°C, einer Genauigkeit von ±2°C oder ±2% und einer Bildfrequenz von bis zu 30Hz garantiert das Thermalmodul ein reibungsloses thermisches Bild und eine genaue Temperaturmessung.


Das Wärmemodul TWIN612 hat die Vorteile eines kompakten Designs, einer leichten Struktur und eines Stromverbrauchs von nur 0,8 Watt.Das Wärmemodul TWIN612 liefert stabilere Bilder und eine genaue Temperatur.


Das Keramikverpackungsprozess ähnelt der Metallverpackung, die eine ausgereifte Infrarotdetektorverpackungstechnologie ist.die Menge und das Gewicht des verpackten Detektors werden stark reduziertSo könnte das Wärmemodul TWIN612 in Industriezweigen eingesetzt werden, die strenge Anforderungen an Größe, Gewicht und Stromverbrauch haben.


Hauptmerkmale


- Mini-Größe: 25,4 mm × 25,4 mm × 35 mm
- Leichtes Gewicht: 25g
- Typische NETD < 40mk
- Scharfe, klare Wärmebilder
- Typischer Stromverbrauch von nur 0,8 W


Produktspezifikationen


Modell TWIN612/R
Leistung des IR-Detektors
Entschließung 640 × 512
Pixelgröße 12 μm
Spektralbereich 8 bis 14 μm
Typische NETD < 40mK
Bildverarbeitung
Bildrate 25 Hz/30 Hz
Startzeit 6s
Analogvideo PAL/NTSC
Digitales Video Die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen.0
Bildanzeige 11 insgesamt (Weiß heiß/Lava/Ironbow/Aqua/Hot Iron/Medical/Arctic/Rainbow1/Rainbow2/Red Hot/Black Hot)
Bildalgorithmus NUC/3D/2D/DRC/EE
Elektrische Spezifikationen
Standard-Außenschnittstelle 50pin_HRS
Kommunikationsoberfläche RS232/USB2.0
Versorgungsspannung 4 bis 5,5 V
Typischer Stromverbrauch 0.8W
Temperaturmessung
Betriebstemperaturbereich -10°C bis 50°C
Temperaturmessbereich -20°C bis 150°C, 0°C bis 550°C
Temperaturmessgenauigkeit größer als ±2°C oder ±2%
SDK Windows/Linux; Video-Stream-Analyse und Konvertierung von Grau auf Temperatur erreichen
Körperliche Eigenschaften
Abmessungen (mm) 25.4×25.4×35 (ohne Objektiv)
Gewicht 25 g (ohne Linse)
Anpassungsfähigkeit an die Umwelt
Betriebstemperatur -40°C+70°C
Speichertemperatur -45°C+85°C
Luftfeuchtigkeit 5% bis 95%, nicht kondensierend
Schwingungen 5.35gms, 3 Achsen
Schock Halb Sinuswelle, 40g/11ms, 3 Achsen, 6 Richtungen
Optik
Optionale Linse Feste Athermal: 13 mm


Industrieanwendungen


Das Wärmebildmodul TWIN612/R wird in den Bereichen Thermographie, Sicherheitsüberwachung, UAV-Nutzlasten, Roboter, intelligente Hardware, ADAS, Feuerwehr und Rettung eingesetzt


Unsere Vorteile


LWIR-Wärmebildkamera-Kern mit 25Hz/30Hz Rahmen Rate For ADAS 0


Häufig gestellte Fragen


1. NETD


NETD ist der Geräuschäquivalenttemperaturunterschied, der der Temperaturunterschied zwischen Ziel und Hintergrund darstellt, wenn das Signal-Rausch-Verhältnis des Detektors gleich 1 ist.Es ist ein Indikator zur Messung der Empfindlichkeit des Infrarotdetektors.

Je kleiner die NETD eines Infrarotdetektors ist, desto höher ist die Wärmeempfindlichkeit und die Bildqualität.

Je kleiner der Temperaturunterschied zwischen Ziel und Hintergrund ist, desto höher ist die thermische Empfindlichkeit des Detektors.


2. Bildrate


Die Bildrate ist die Anzahl der Bilder pro Sekunde eines vollständigen Bildes, das vom Infrarotmodul erstellt wird.Wärmemodul mit höherer Bildrate sollte ausgewählt werden, da sonst die Messgenauigkeit und der Beobachtungswirkung beeinträchtigt werden.
