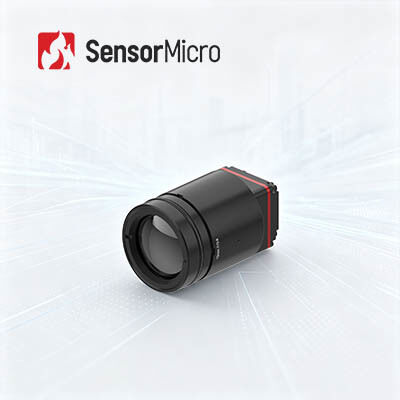

LWIR-Wärmebildkamerakern mit einer Auflösung von 1280 x 1024, einem Pixelabstand von 8 μm und einer Bildrate von 25 Hz/30 Hz

  • LWIR Thermal Imaging Camera Core with 1280x1024 Resolution 8μm Pixel Pitch and 25Hz/30Hz Frame Rate
Herkunftsort China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer iTL1208
Min Bestellmenge 1-TEILIG
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Auflösung 1280x1024 Stromverbrauch 1W
Spektralbereich 8~14μm Pixelabstand 8μm
NETD ≤30mK Bildrate 25Hz/30Hz
Hervorheben

ADAS-Wärmebildkamera-Kern

,

Kern der Wärmebildkamera-30Hz

,

Kern der Wärmekamera-0.8W
Hinterlass eine Nachricht
Produkt-Beschreibung
LWIR-Wärmebildkamera mit 25Hz/30Hz Bildrate für ADAS
LWIR-Wärmebildmodul mit 640x512 12 μm Infrarotdetektoren für den Außenbereich
Produktübersicht

Das iTL1208 8μm Megapixel Infrarotkamera-Kern balanciert extreme Miniaturisierung und stabile Leistung in robusten Szenarien.mit einem Stromverbrauch von nur 1 WDas ultraleichte Gewicht von 35,7 g und die kompakte Kubikstruktur verhindern, dass die Struktur bei schwingungsfähigen mobilen und Handgeräten ausfällt.

Der hochwertige 8μm-Infrarotdetektor unterhält bei schwankenden Umgebungstemperaturen eine konstante ≤30mK-Wärmeerkundungsempfindlichkeit, während integrierte Bildoptimierungsalgorithmen Nebel, Lärm,und Bildverzerrung bei schlechten LichtverhältnissenMit langlebigen universellen Schnittstellen und Anpassungsfähigkeit für mehrere Objektive funktioniert dieser Kamera-Kern zuverlässig für die Überwachung des Außenbereichs, die industrielle Prüfung an Ort und Stelle bei hohen Temperaturen,und Feuer- und Katastrophenrettungsmissionen unter schwierigen Feldbedingungen.

Verbesserte Bildalgorithmen und Temperaturmessfunktionen ermöglichen es dem iTL1208-Wärmemodul, ultraklare Wärmebilder darzustellen.

Hauptmerkmale
  • Extrem leichtes Design- Kompakte Größe von 22,6 × 22,6 × 34,5 mm und Gewicht von 35,7 g (einschließlich 12 mm-Objektiv), mit einem der höchsten Integrationsniveaus in seiner Klasse
  • Hohe Empfindlichkeit, präzise Erkennung- 8 μm ultra-kleine Pixelgröße mit einer Auflösung von 1280×1024, die feine Details und klare Bilder mit typischer NETD ≤ 30mK für eine zuverlässige Erkennung subtiler Temperaturunterschiede liefert
  • Vereinfachte Entwicklung, schnelle Integration- Mehrere Optikobjektivoptionen zur Verfügung stehen, um unterschiedliche Anwendungsanforderungen zu erfüllen, unterstützt die MIPI CSI-Bild-Ausgabeoberfläche, RAW- und YUV-Bilddaten-Ausgabe mit Steuerung über seriellen Port/I2C
Produktspezifikationen
Modell Einheimische Erzeugnisse
Indikatoren für IR-Detektoren
Empfindliches Material VOx
Entschließung 1280 × 1024
Pixelgröße 8 μm
Spektralreaktion 8 μm bis 14 μm
Typische NETD ≤ 30mK
Bildverarbeitung
Digitale Bildrate 25/30 Hz
Startzeit ≤ 6 Sekunden
Digitales Video RAW/YUV
Bildalgorithmus NUC/3DNR/DNS/DRC/EE
Bildanzeige 10 Typen (weiß heiß/Lava/Eisenrot/heiß Eisen/Medizinisch/Arktis/Regenbogen 1/Regenbogen 2/Tint/Schwarz heiß)
PC-Software
PC-Software Modulsteuerung und Videoanzeige
Elektrotechnik
Standard-Außenschnittstelle 34Pin_Connector Schnittstelle: BP04SD-34-0065-R0
Kommunikationsoberfläche TTL-232/I2C
Digitale Videooberfläche MIPI-CSI
Versorgungsspannung 40,5-5,5 V
Typischer Stromverbrauch 1W
Mechanische
Größe (einschließlich Linse) Mit einer 5mm-Objektive: 22,6 mm × 22,6 mm × 50 mm (Außendurchmesser Φ37 mm)
Mit einer 10 mm-Objektive: 22,6 mm × 22,6 mm × 45,3 mm (Außendurchmesser Φ33 mm)
Mit einer 12mm-Objektive: 22,6mm × 22,6mm × 34,5mm (Außendurchmesser der Linse Φ26,6mm)
Mit einer 17mm-Objektive: 22,6 mm × 22,6 mm × 35,4 mm (Außendurchmesser Φ27 mm)
Mit einer 25 mm-Objektive: 22,6 mm × 22,6 mm × 44,2 mm (Außendurchmesser Φ33 mm)
Mit einer 35 mm-Objektive: 22,6 mm × 22,6 mm × 50,9 mm (Außendurchmesser Φ43,2 mm)
Gewicht (einschließlich Linse) 85.5±4.5g (mit 5mm-Objektiv)
70.5±3.6g (mit 10mm-Objektiv)
35.7±2g (mit 12mm-Objektiv)
40.7±2.1g (mit 17mm-Objektiv)
71.0±3.6g (mit 25mm-Objektiv)
110±5,5g (mit 35mm-Objektiv)
Anpassungsfähigkeit an die Umwelt
Betriebstemperatur -40°C bis +70°C
Speichertemperatur -45°C bis +85°C
Luftfeuchtigkeit 5% bis 95%, nicht kondensierend
Vibrationen 5.35 Gramm, zufällige Vibrationen, 3-Achse
Wirkung Halb Sinuswelle, 40 g / 11 ms, Aufprallrichtung X-Achse, 3 mal
Zertifizierung Einheitliche Sicherheitsnormen
Optische Linsen Festfokus Athermal: 5/10/12/17/25/35mm
Industrieanwendungen

Das iTL1208-Wärmebildmodul kann in den Bereichen Waldbrandbekämpfung, Strompflege, Photovoltaikinspektion, Sicherheitsüberwachung, tragbare Geräte, tragbare Geräte und mehr weit verbreitet verwendet werden.

Unsere Vorteile
  • Hohe Empfindlichkeit und hervorragende Leistung mit weltweit führender Technologie in der Infrarotindustrie
  • Verschiedene verfügbare Infrarotdetektoren, einschließlich sowohl ungekühlter als auch gekühlter IR-Detektoren in verschiedenen Formaten und Pixelgrößen
  • Massenproduktion zur schnellen Lieferung mit drei Produktionslinien und einer jährlichen Produktionskapazität von bis zu Millionen Detektoren
Häufig gestellte Fragen
1. NETD

NETD (Noise Equivalent Temperature Difference) ist der Temperaturunterschied zwischen Ziel und Hintergrund, wenn das Signal-Rausch-Verhältnis des Detektors gleich 1 ist.Es misst die Empfindlichkeit von Infrarotdetektoren.

Je kleiner die NETD eines Infrarotdetektors ist, desto höher ist die thermische Empfindlichkeit und die bessere Bildqualität.Kleine Temperaturunterschiede zwischen Ziel und Hintergrund erfordern höhere thermische Empfindlichkeit.

2. Bildrate

Die Bildrate bezieht sich auf die Anzahl der Bilder pro Sekunde eines vollständigen Bildes, das vom Infrarotmodul erzeugt wird.Wärmemodule mit höheren Bildraten sollten ausgewählt werden, um die Messgenauigkeit und Beobachtungswirksamkeit zu erhalten..
