LWIR-Wärmebildmodul mit ungekühlter Auflösung 1280x1024 mit 8μm Pixel Pitch und ≤30mK NETD

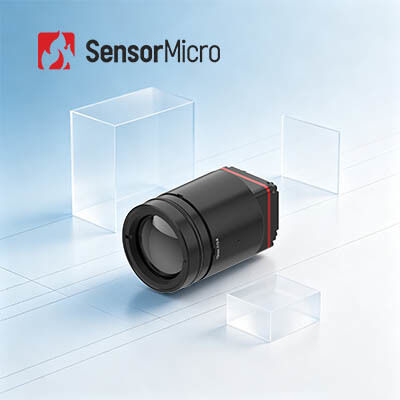

  • LWIR Uncooled 1280x1024 Resolution Thermal Imaging Module with 8μm Pixel Pitch and ≤30mK NETD
Herkunftsort China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer iTL1208
Min Bestellmenge 1-TEILIG
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Auflösung 1280x1024 Stromverbrauch 1W
Spektralbereich 8~14μm Pixelabstand 8μm
NETD ≤30mK Bildrate 25Hz/30Hz
Hervorheben

25mm Linsen-Wärmebildgebungs-Modul

,

Wärmebildgebungs-Modul im Freien 640x512

,

Ungekühlter thermischer Kern LWIR
Hinterlass eine Nachricht
Produkt-Beschreibung
LWIR-Wärmebildmodul ohne Kühlung 1280x1024/8μm
Produktübersicht
Das iTL1208 ist ein 8μm Megapixel ungekühlter Infrarotkamera-Kern, der für moderne miniaturisierte optoelektronische Endgeräte entwickelt wurde.Es wiegt nur 35..7 Gramm und misst 22,6×22,6×34,5 Millimeter mit einem passenden 12mm-Objektiv.Das Modul liefert erstklassige hochauflösende Wärmebilder mit einer Auflösung von 1280×1024 und einer extrem geringen Wärmeempfindlichkeit von 30mK. Ausgestattet mit reichhaltigen Standard-Peripherie-Schnittstellen und optionalen kundenspezifischen Linsen, unterstützt es schnelle Systemintegration und einfache Parameterkonfiguration.industrielle Erkennung, und tragbaren mobilen Endgeräten bietet es eine stabile und zuverlässige Kern-Infrarot-Bildgebungsunterstützung für die Iteration und Aktualisierung von Endgeräten.
Hauptmerkmale
  • Extrem leichtes Design- Kompakte Größe von 22,6 × 22,6 × 34,5 mm und Gewicht von 35,7 g (einschließlich 12 mm-Objektiv); eines der höchsten Integrationsniveaus in seiner Klasse
  • Hohe Empfindlichkeit, präzise Erkennung- 8 μm ultra-kleine Pixelgröße mit einer Auflösung von 1280×1024, die feine Details und klare Bilder liefert; typische NETD ≤ 30mK, die eine zuverlässige Erkennung subtiler Temperaturunterschiede ermöglicht
  • Vereinfachte Entwicklung, schnelle Integration- Mehrfache Optikobjektivoptionen zur Verfügung, um unterschiedliche Anwendungsanforderungen zu erfüllen; unterstützt die MIPI CSI-Bild-Ausgabeoberfläche; RAW- und YUV-Bilddaten-Ausgabe mit Steuerung über seriellen Port/I2C
Produktspezifikationen
Modell Einheimische Erzeugnisse
Indikatoren für IR-Detektoren Empfindliches Material: VOx
Auflösung: 1280×1024
Pixelgröße: 8 μm
Spektralantwort: 8 μm bis 14 μm
Typische NETD: ≤ 30mK
Bildverarbeitung Digitale Bildrate: 25/30Hz
Startzeit: ≤ 6 Sekunden
Digitales Video: RAW/YUV
Bildalgorithmus: NUC/3DNR/DNS/DRC/EE
Bilddarstellung: 10 Typen (weiß heiß/Lava/Eisenrot/heiß Eisen/medizinisch/arktisch/Regenbogen 1/Regenbogen 2/Tint/schwarz heiß)
PC-Software PC-Software: Modulsteuerung und Videoanzeige
Elektrotechnik Standard-Außenschnittstelle: 34Pin_Connector Schnittstelle: BP04SD-34-0065-R0
Kommunikationsschnittstelle: TTL-232/I2C
Digitale Video-Schnittstelle: MIPI-CSI
Versorgungsspannung: 4,5-5,5 V
Typischer Stromverbrauch: 1 Watt
Mechanische Größe (einschließlich Linse): Verschiedene Konfigurationen mit 5mm, 10mm, 12mm, 17mm, 25mm und 35mm-Linsen
Gewicht (einschließlich Linse): Von 35,7 ± 2 g (12 mm Linse) bis 110 ± 5,5 g (35 mm Linse)
Anpassungsfähigkeit an die Umwelt Betriebstemperatur: -40°C bis +70°C
Lagertemperatur: -45°C bis +85°C
Luftfeuchtigkeit: 5% bis 95%, nicht kondensierend
Vibration: 5,35 Gramm, zufällige Vibration, 3-Achse
Schlag: Halb-Sinus-Welle, 40g/11ms, Schlagrichtung X-Achse, 3 mal
Zertifizierung: ROHS2.0/REACH
Optische Linsen Festfokus Athermal: 5/10/12/17/25/35mm
Industrieanwendungen
Thermographie, Sicherheitsüberwachung, UAV-Nutzlasten, Roboter, intelligente Hardware, ADAS, Feuerwehr und Rettung
Über SensorMicro
SensorMicro ist der weltweit führende Hersteller und Dienstleister von Infrarotdetektoren.Wir stellen Kunden weltweit leistungsstarke nicht gekühlte und gekühlte Wärmebilddetektoren zur Verfügung und teilen unsere professionelle AnwendungserfahrungWir liefern fortschrittliche Infrarotdetektoren, Kamera-Kerne und Module mit vielseitigen Formaten und Wellenbändern, die für Klarheit, Empfindlichkeit und Effizienz entwickelt wurden.Unsere Produkte lassen sich nahtlos in verschiedene Systeme integrieren und ermöglichen Anwendungen für Bildgebung und Sensorik der nächsten Generation in verschiedenen Branchen.
Häufig gestellte Fragen
Was ist eine Infrarotkamera?
Bei Infrarot-Wärmebildsystemen werden Infrarotdetektoren eingesetzt, um Infrarotstrahlung zu erkennen und in elektrische Signale umzuwandeln, die dann verstärkt und in dargestellte Bilder verarbeitet werden.
Grundprinzip der Infrarotkamera
Die Wärmebildtechnologie ist eine passive, berührungslose Erkennungstechnologie mit zwei Hauptfunktionen:
  • Thermographie: Berührungslose Temperaturmessung und Fehlererkennung
  • Nachtsicht: leicht zu erkennen und zu identifizieren Ziele in völliger Dunkelheit
