Ungekühltes Modul LWIR 256x192/12μM Thermal Security Camera
| Herkunftsort | Wuhan, Provinz Hubei, China |
|---|---|
| Markenname | SensorMicro |
| Zertifizierung | ISO9001:2015; RoHS; Reach |
| Modellnummer | iLC212 |
| Min Bestellmenge | 1-teilig |
| Preis | negotiable |
| Zahlungsbedingungen | L/C, T/T |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skypen: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Auflösung | 256x192 | Gewicht | 8.9g±0.5g (einschließlich 3.2mm Linse) |
|---|---|---|---|
| Spektralbereich | 8~14μm | Pixelabstand | 12 μm |
| NETD | ≤65mK | Bildrate | 25Hz/30Hz |
| Hervorheben | Thermisches Modul der Überwachungskamera-12UM,thermisches Modul der Überwachungskamera-256x192,Ungekühltes Lwir-Kamera-Modul |
||
Produkt-Beschreibung

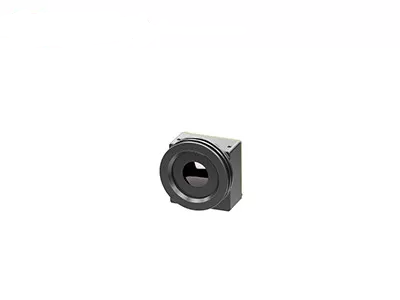

iLC212 Wärmebildmodul
LWIR 256x192 / 12μm Thermal Security Camera Module nicht gekühlt
Beschreibung des Produkts
iLC212 ungekühltes IR-Bildgebungsmodul, auch als ungekühltes Wärmemodul bezeichnet, ist radiometrisch und verfügt über eine Infrarot-Temperaturmessfunktion ohne Kontakt.Es umfasst einen außergewöhnlich kleinen 256x192 / 12μm Wafer Level Package (WLP) Infrarotdetektor, der das langwellige Infrarotspektrum (LWIR) im Bereich von 8 bis 14μm erfasst.
Dank des vollständig optimierten SWaP-C verfügt das iLC212-Wärmekameramodule über eine geringe Auflösung, kleine Größe, geringen Stromverbrauch und einen sehr niedrigen Preis.Es eignet sich sehr gut für die Temperaturmessung und -überwachung im Weitwinkel und in der Nähe.
Hauptmerkmale
- Voll optimierte SWaP-C-Anwendungen
- geeignet für verschiedene Infrarotprodukte
- eine breite Palette von Anwendungen für Wärmebilder
- Niedriger Stromverbrauch
Produktspezifikationen
| Modell | iLC212 |
| Leistung des IR-Detektors | |
| Material | Vanadiumoxid, nicht gekühlt |
| Entschließung | 256 × 192 |
| Pixelgröße | 12 μm |
| Spektralreaktion | 8 μm bis 14 μm |
| Netto-Datenbank | ≤ 65mK@F1.0@25°C@50Hz |
| Bildverarbeitung | |
| Digitales Video | RAW/YUV/BT656; Unterstützung der USB2.0-Videoübertragung; Unterstützung der Temperaturmessung Parameterlinie |
| Digitale Bildrate | 25 Hz/30 Hz |
| Bildanzeige | Schwarz heiß/weiß heiß/Pseudokolor |
| Bildalgorithmus | Korrektur der Abweichungen (NUC) 3D-Bildlärmreduzierung (3DNR) 2D-Lärmreduzierung (DNS) Dynamische Reichweitenkomprimierung (DRC) EE-Verbesserung |
| Startzeit | ≤ 3 Sekunden |
| Temperaturmessung | |
| Betriebstemperaturbereich | -10°C bis +50°C |
| Temperaturmessbereich | -20°C~+150°C, Temperaturmessbereich erweitern und anpassen |
| Temperaturmessgenauigkeit | ±3°C/±3% (der größere Wert) @23°C±5°C; Temperaturmessweite 1,5 m |
| regionale Temperaturmessung | Unterstützt jede Temperaturmessung im Bereich, maximale, minimale und durchschnittliche Werte des Ausgangsbereichs |
| SDK | Windows / Linux-Version, Video-Stream-Analyse und Grautemperaturumwandlung erreichen |
| Elektrische Schnittstelle | |
| Außenoberfläche | 30pin_HRS-Anschluss Leistungsaufnahme Digitales Video Siehe auch Abschnitt 2.0 GPIO usw. |
| Kommunikation | Siehe auch Abschnitt 2.0 |
| Erweiterungskomponente | VPC-Vorstand |
| PC-Software | |
| ICC-Software | Steuerungsmodul und Videoanzeige |
| Stromversorgung | |
| Stromversorgung | Gleichspannung 3,3 V ± 0,1 V |
| Machtverlust | Steady-State: 0,70 W/3,3 V @ 23 ± 3 °C |
| Materielles Eigentum | |
| Anschlüsse | Modell des externen Steckers: DF40C-30DP-0.4V (51), (HRS-Männlich) Modell des Koppelanschlusses: DF40C (2.0)-30DS-0.4V (51), (HRS-Frau) |
| Größe | 21 mm × 21 mm × 12,8 mm (einschließlich 3,2-mm-Objektiv) |
| Gewicht | 8.9g±0,5g (einschließlich 3,2-mm-Objektiv) |
| Anpassungsfähigkeit an die Umwelt | |
| Betriebstemperatur | -40°C+70°C |
| Speichertemperatur | -45°C+85°C |
| Luftfeuchtigkeit | 5% bis 95%, nicht kondensierend |
| Schlag- und Schwingungsbeständigkeit | Schlag: halbe Sinuswelle, 40 g/11 ms, 3-Achse, 6-Richtung Vibration: 5,35 gms, 3 Achsen |
| Zertifizierung | Einheitliche Sicherheitsnormen |
| Linsen | |
| Optionale Linse | 3.2mm/F1.1, HFOV: 55,6±2,8°; Beschichtung: AR |
Industrieanwendungen
Das Thermal Imaging Modul iLC212 wird auf dem Gebiet der Sicherheit und Überwachung angewendet. Es ist geeignet, in die versteckte Kamera, die digitale Kamera, die Kuppelkamera, die Boxkamera usw. integriert zu werden.
Unsere Vorteile
Häufig gestellte Fragen
1Was ist Infrarotstrahlung?
Wenn wir über Infrarot-Wärmebildgebung sprechen, ist die Infrarotstrahlung (IR) das erste, woran wir denken müssen.Alle Objekte emittieren eine gewisse Menge an Wärme in Form von Infrarotstrahlung, das für uns unsichtbar ist, weil das bloße Auge im gesamten elektromagnetischen Spektrum nur "sichtbares Licht" sehen kann.
2Wie funktioniert ein Infrarot-Wärmebildner?
Die Kernkomponente der Infrarot-Ausrüstung ist der Infrarot-Wärmedetektor, der die winzigen Temperaturunterschiede der umliegenden Objekte empfindlich erkennen kann.Es sammelt diese Strahlungsinformationen vom Objekt und liefert die Temperaturinformationen für die BildgebungJe heißer das Objekt ist, desto mehr Infrarotstrahlung erzeugt es.
