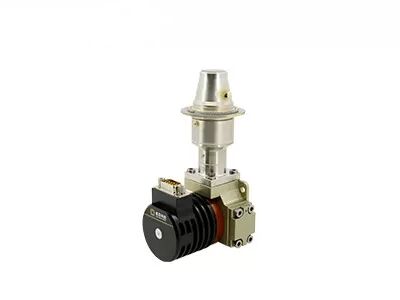

Mitten-Wellen-Typ II-Supergitter 640x512 15μm gekühlter Infrarotdetektor für integrierte Dewar-Kühlermontage

  • Mid Wave Type II Superlattice 640x512 15μm Cooled Infrared Detector for Integrated Dewar Cooler Assembly
Herkunftsort China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer C615H
Min Bestellmenge 1-teilig
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Auflösung 640x512 / 15μm NETD 20 mK (F2/F4)
Spektralbereich 3,7 ± 0,2 μm ~ 4,8 ± 0,2 μm Max. Bildrate 100Hz
Antwortungleichmäßigkeit ≤8 % Effektive Pixelrate ≥ 99,76%
Hervorheben

Abgekühlte Infrarotdetektoren 30um

,

Superlattice-Infrarotdetektoren 320x256

,

RS058 Lwir kühlte Infrarotdetektoren ab
Hinterlass eine Nachricht
Produkt-Beschreibung
Beschreibung des Produkts

Mit Hilfe der Typ-II-Superlattice-Technologie und einem linearen Kryokühler-Design liefert der mit HOT gekühlte Infrarotdetektor C615H eine Auflösung von 640×512 bei 15 μm Pixelgröße.Betätigung des Brennflächenarrays bei 150 KDie kompakte Dewar und der Kryo-Kühler unterstützen eine flexible Systemintegration.während die MTTF ≥ 25 ist,000 Stunden gewährleistet einen langfristigen zuverlässigen Betrieb für Wärmebildgebungsanwendungen mit geringer Wartungskosten.

Hauptmerkmale
SWaP-optimiertes Design
  • Dewar-Größe: φ33 × 37,5 × 70 mm; Kryocooler: φ26 × 55,8 mm, so dass eine flexible Integration möglich ist
  • Gewicht auf 235 g reduziert; stabiler Stromverbrauch auf 3 W
Schnelle Abkühlung, schnelle Inbetriebnahme
  • Kühlzeit von nur 2,5 Minuten
Verlängerte Lebensdauer, effizienter Betrieb
  • MTTF ≥ 25.000 Stunden
Produktspezifikationen
Parameter Spezifikation
Modell C615H
Empfindliches Material T2SL
Entschließung 640 × 512
Pixelgröße 15 μm
Spektralreaktion 30,7 ± 0,2 μm bis 4,8 ± 0,2 μm
Typische NETD 20 mK (F2/F4)
Max. Bildrate 100 Hz
Effektive Pixelrate ≥ 99,76%
Nicht einheitliche Reaktion ≤ 8%
Betriebstemperatur -45 °C ~ +71 °C
Kryo-Kühler LS711H. RS028
Abkühlzeit (23°C) Ich habe es nicht geschafft.
Maximaler Stromverbrauch (71°C) ≤12 W.
Stetiger Stromverbrauch (23°C) Wir haben eine Reihe von Möglichkeiten.
Größe (mm) Kryocooler: φ26 × 55,8 86 × 43 × 57
Dewar: 33 × 37,5 × 70
Gewicht (g) - Das ist ein sehr schwieriger Fall.
Industrieanwendungen

Der C615H MWIR-kryogen gekühlte Infrarotdetektor wird in vielen Bereichen wie NDT, Umweltüberwachung, Fernüberwachung, wissenschaftliche Forschung und mehr weit verbreitet.

Unsere Vorteile
Stabile Versorgung

Mit einer stabilen und zuverlässigen Lieferkette in unserem gesamten Ökosystem können wir schnell auf die Marktanforderungen reagieren.

Nachhaltige Innovation

Mit Expertise in der Detektorherstellung und Erfahrung in der Unterstützung der Systemintegration gewinnen wir tiefe Einblicke in die Leistungsanforderungen, optimieren kontinuierlich die Konstruktionen,und einen guten Kreislauf schaffen: Produktanwendung → Technisches Feedback → Produktupgrade.

Kostenvorteil

Durch die Verwaltung der gesamten Produktionskette und die Nutzung einer effizienten, groß angelegten Fertigung bieten wir wettbewerbsfähige Preise für eine Vielzahl von Anwendungen.

Häufig gestellte Fragen
1Was ist Infrarotstrahlung?

Wenn man über Infrarot-Wärmebilder spricht, ist die Infrarotstrahlung (IR) das Erste, was zu berücksichtigen ist. Die Wellenlänge der Infrarotstrahlungsenergie beginnt bei etwa 700 nm und erstreckt sich auf etwa 1 mm.Alle Objekte emittieren eine gewisse Menge an Wärme in Form von Infrarotstrahlung, die für uns unsichtbar ist, weil das bloße Auge im gesamten elektromagnetischen Spektrum nur "sichtbares Licht" sehen kann.

2Wie funktioniert ein Infrarot-Wärmebildgerät?

Der Kernbestandteil von Infrarotgeräten ist der Infrarot-Wärmedetektor, der den winzigen Temperaturunterschied umliegender Objekte empfindlich erkennen kann.Es sammelt dann diese Strahlungsinformationen vom Objekt und liefert Temperaturinformationen für die BildgebungJe heißer das Objekt ist, desto mehr Infrarotstrahlung erzeugt es.
