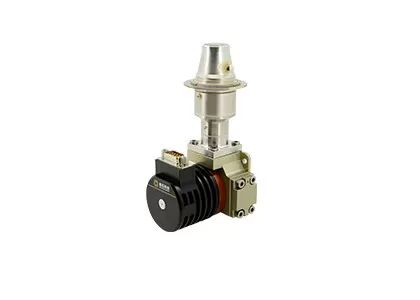

T2SL integrierte Dewar-kühlere Versammlung abgekühlten IR-Doppelbanddetektor
| Herkunftsort | Provinz Wuhans, Hubei, China |
|---|---|
| Markenname | SensorMicro |
| Zertifizierung | ISO9001:2015; RoHS; Reach |
| Modellnummer | C330S MW/LW |
| Min Bestellmenge | 1-teilig |
| Preis | negotiable |
| Zahlungsbedingungen | L/C, T/T |
Produktdetails
| Auflösung | 320 x 256 | Pixelabstand | 30μm |
|---|---|---|---|
| Stabiler Stromverbrauch | <9W | NETD | ≤20mK (MW); ≤25mK (LW) |
| Spektralbereich | 3,7–4,8 μm (MW); 7,7 ~ 9,5 μm (LW) | Größe | 142x58,5x71mm |
| Hervorheben | T2SL integrierte Dewar-kühlere Versammlung,T2SL kühlte IR-Detektor ab,RoHS integrierte Dewar-kühlere Versammlung |
||
Produkt-Beschreibung
320x256 / 30μm MWIR/LWIR-Doppelband-gekühlter Infrarotdetektor
Beschreibung des Produkts
The C330S dual band cooled infrared detector consists a single 320x256 / 30µm FPA to receive the mid wave and long wave infrared radiation and dewar assembly to provide the vacuum ultra-low temp working environment for the FPA and a cryo cooler to cool down the temperature inside the dewar assembly.
Jedes der 320x256 Pixel im Array kann zwischen dem MWIR- und dem LWIR-Empfindlichkeitsmodus gewechselt werden, indem die Verzerrungsspannung des Geräts geändert wird, wodurch eine räumliche Kohärenz zwischen den beiden Bands gewährleistet wird.Bilder / Videos aus beiden Bands können innerhalb einer einzigen Bilddauer erfasst und ausgeführt werdenDie Bildfrequenz beider Bands kann für die Überwachung der sich mit hoher Geschwindigkeit bewegenden Ziele bis zu 100 Hz betragen.
Hauptmerkmale
- Auflösung: 320 x 256
- Pixel Pitch: 30 μm
- MW/LW-Doppelbandbildgebung
- Hohe Empfindlichkeit
- Ausgezeichnete Ungleichheit
Produktspezifikationen
| Modell | C330S MWIR/LWIR |
| Material | T2SL |
| Entschließung | 320x256 |
| Pixel Pitch | 30 μm |
| Spektralbereich | MW: 3,7 μm·4,8 μm LW: 7,7 μm/9,5 μm |
| Betriebsmodus | Schnappschuss; ITR-Integrationsmodus; Windows-Modus; Anti-Blooming |
| Ladekapazität | MW: 8,9Me-/3Me- LW: 21Me- |
| Dynamischer Bereich | MW:≥ 76 dB LW:≥ 80 dB |
| Anzahl der Ausgabe | 2 oder 8; bis zu 12 Mpixel/s pro Ausgang |
| Netto-Datenbank | MW≤20mK LW≤25mK |
| Effektive Pixelrate | ≥ 99,0% |
| Nicht einheitliche Reaktion | ≤ 8% |
| Typ des Krio-Kühlers | Einheit für die Bereitstellung |
| Stetiger Stromverbrauch | < 9 W |
| Maximaler Stromverbrauch | < 18 W |
| Stromversorgung | 24 V Gleichstrom |
| Abkühlzeit | < 8 Minuten |
| Gewicht | ≤ 600 g |
| Abmessungen (mm) | 142x58.5x71 |
| Betriebstemperatur | -45 °C ~ +71 °C |
Industrieanwendungen
Der C330S MW/LW-Infrarotdetektor wird in vielen Bereichen wie Fernüberwachungssystem, Flight Vision Enhancement System, Multi-Sensor Payload usw. weit verbreitet.
Personalisierter Service
Produktanpassung: Anpassung von Konfigurationen und Algorithmen an branchenspezifische Anforderungen
Technische Unterstützung und Ausbildung vor Ort: Bereitstellung von praktischen Systeminstallationen und Betriebsschulungen für Kernkunden
Gemeinsame Innovationen für neue Produkte und Märkte: Zusammenarbeit mit Kunden zur gemeinsamen Entwicklung innovativer Infrarot-Anwendungslösungen
Häufig gestellte Fragen
1Wie wähle ich die richtige Infrarot-Detektor-Auflösung?
Es hängt von den tatsächlichen Bedürfnissen und Anwendungen Ihrer Produkte ab, und der Preis ist auch ein Faktor, der berücksichtigt werden muss.Sie können den Infrarotdetektor mit niedriger Auflösung wählenWenn Sie ein sehr klares Bild für spezielle Zwecke, wie z. B. Fernüberwachung, benötigen, können Sie einen hochauflösenden Infrarotdetektor von 1280x1024 wählen.
2Wie wählt man die richtige Pseudofarbe für die Wärmebilder?
- Das graue Weiß eignet sich besser für das Ziel mit geringerem Temperaturunterschied
- Das Rot und Blau eignet sich besser für die Szene, in der die Problempunkte gefunden werden müssen.
- Das Eisenrot ist die Standardfarbpalette der Energieindustrie.
Hinweis: Egal, welche Palette Sie wählen, die thermische Temperatur ändert sich nicht.
3.Wie wählt man ein geeignetes Infrarot-Wärmekameraobjektiv?
- Standardobjektive können normale Ziele mit angemessener Entfernung treffen
- Für das Teleobjektiv eignet es sich für relativ kleine Ziele, die aus großer Entfernung betrachtet werden müssen.
- Um Objekte aus nächster Entfernung genauer zu sehen, ist Weitwinkelobjektiv besser.
- Makroobjektive sind für sehr kleines Ziel aus nächster Entfernung.
