1280x1024 12μm Megapixels kühlte FPA-Detektor-hohe Empfindlichkeit ab
| Herkunftsort | Provinz Wuhans, Hubei, China |
|---|---|
| Markenname | SensorMicro |
| Zertifizierung | ISO9001:2015; RoHS; Reach |
| Modellnummer | C1212M MWIR |
| Min Bestellmenge | 1-teilig |
| Preis | negotiable |
| Zahlungsbedingungen | L/C, T/T |
Produktdetails
| Auflösung | 1280x1024/12μm | NETD | ≤20mK (F2/F4) |
|---|---|---|---|
| Spektralbereich | 3,7–4,8 μm MW | Größe | 149x58,5x71mm |
| Hervorheben | Detektor 1280x1024 FPA,Abgekühlter FPA-Detektor,Detektor Megapixels FPA |
||
Produkt-Beschreibung
Über den gekühlten Infrarotdetektor C1212M

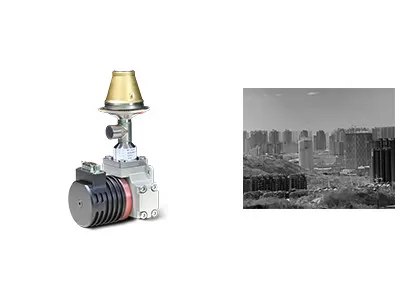

1280x1024 / 12μm Megapixel gekühlter FPA-Detektor mit integrierter Dewar-Kühlermontage
Beschreibung des Produkts
Der C1212M ist ein integrierter Dewar-Kühlgerät im Format 1280x1024@12μm. Es ist Chinas erster 12μm HgCdTe (MCT) gekühlter Infrarotdetektor mit einer Auflösung von bis zu 1,310Im Vergleich zu den herkömmlichen 15 μm-Produkten ist dieDie reduzierte 12μm Pixelgröße bietet eine bessere räumliche Auflösung und entspricht einem kürzeren optischen Objektivfokus, um die gleiche Mission zu erreichenInfolgedessen sind die auf der Grundlage von C1212M entwickelten Infrarotkameras oder -systeme kompakter in der Größe und günstiger im Preis, ohne jedoch bei der Leistung Kompromisse einzugehen.
Hauptmerkmale
- Auflösung: 1280x1024
- Pixel Pitch: 12 μm
- Hohe Empfindlichkeit
- Kompaktes Design
- Leichtgewicht
- Niedriger Stromverbrauch
Produktspezifikationen
| Modell | C1212M MW |
| Material | MCT |
| Entschließung | 1280x1024 |
| Pixel Pitch | 12 μm |
| Spektralbereich | 30,7 μm·4,8 μm MW |
| Betriebsmodus | Schnappschuss, ITR/IWR-Integrationsmodus; Windows-Modus; Antiblühen |
| Ladekapazität | 6.75Me-/4.8Me- (ITR) 5.25Me-/3.3Me-(IWR) |
| Dynamischer Bereich | ITR-Modus ≥ 80 dB IWR-Modus ≥ 76 dB |
| Anzahl der Ausgabe | 4 oder 8; bis zu 20Mpixel/s pro Ausgang |
| Netto-Datenbank | ≤ 20mK (F2/F4) |
| Effektive Pixelrate | ≥ 99,5% |
| Nicht einheitliche Reaktion | ≤ 8% |
| Typ des Krio-Kühlers | Für die Berechnung der Leistung |
| Stetiger Stromverbrauch | ≤ 7 W |
| Maximaler Stromverbrauch | ≤ 17 W |
| Stromversorgung | 24 V Gleichstrom |
| Abkühlzeit | ≤ 6 Minuten |
| Gewicht | ≤ 600 g |
| Abmessungen (mm) | 149 x 58,5 x 71 |
| Betriebstemperatur | -45 °C ~ +71 °C |
Industrieanwendungen
Der C1212M MWIR-Infrarotdetektor mit Kryogenkühlung wird in vielen Bereichen wie Fernüberwachungssystem, Flugsichtverstärkungssystem, Multi-Sensor-Nutzlast usw. weit verbreitet.
Unsere Vorteile
Produktanpassung: Anpassung von Konfigurationen und Algorithmen an branchenspezifische Anforderungen
Technische Unterstützung und Ausbildung vor Ort: Bereitstellung von praktischen Systeminstallationen und Betriebsschulungen für Kernkunden
Gemeinsame Innovationen für neue Produkte und Märkte: Zusammenarbeit mit Kunden zur gemeinsamen Entwicklung innovativer Infrarot-Anwendungslösungen
Häufig gestellte Fragen
1Was ist ein Infrarotdetektor/Wärmebildsensor?
Infrarotwellen sind mit dem menschlichen Auge nicht sichtbar. Infrared detector / thermal imaging sensor is an optical-electrical device to react to infrared radiation and thermal energy and convert it into electrical signal and then output visible thermal images.
2Was ist WLP?
WLP bezieht sich auf das Wafer-Level-Paket. Es ist der Prozess, bei dem eine Hochvakuum-Verpackung direkt auf dem gesamten MEMS-Wafer vervollständigt, dann geschrieben und geschnitten wird, um einen einzigen Infrarot-Sensor herzustellen.Zusammen mit der Metallverpackung, keramische Verpackung, sind die 3 Hauptverpackungsformate von ungekühlten Infrarotdetektoren.
3Was ist der Vorteil von WLP?
WLP-IR-Detektoren sind speziell entwickelt worden, um den Anforderungen an Miniaturisierung und niedrige Kosten bei der Anwendung der Infrarottechnologie auf dem Markt für Unterhaltungselektronik gerecht zu werden.Wir bieten nun eine Vielzahl von WLP-Infrarotmodullösungen an, um neue Anwendungen in Schwellenländern zu fördern.
