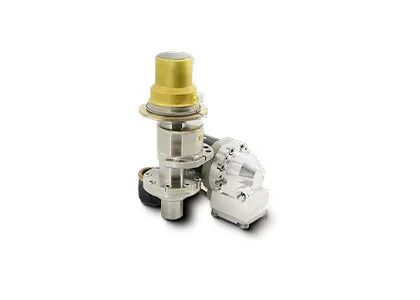

MWIR HgCdTe integrierte Dewar-Kühlvorrichtungs-Versammlung 320x256/30μm abgekühlter IR-Detektor
| Herkunftsort | Provinz Wuhans, Hubei, China |
|---|---|
| Markenname | SensorMicro |
| Zertifizierung | ISO9001:2015; RoHS; Reach |
| Modellnummer | C330M MWIR |
| Min Bestellmenge | 1-teilig |
| Preis | negotiable |
| Zahlungsbedingungen | L/C, T/T |
Produktdetails
| Auflösung | 320x256/30μm | NETD | ≤9mK (F2); ≤15mK (F4) |
|---|---|---|---|
| Spektralbereich | 3,7–4,8 μm MW | Größe | 142x58,5x71mm |
| Hervorheben | HgCdTe integrierte Dewar-kühlere Versammlung,Integrierte Dewar-kühlere Versammlung 320x256,MWIR kühlte Ir-Detektor ab |
||
Produkt-Beschreibung
Über den MWIR-gekühlten Infrarotdetektor C330M
MWIR HgCdTe-gekühlter Infrarotdetektor 320x256 / 30μm Integrierte Dewar-Kühlermontage
Beschreibung des Produkts
C330M MWIR ist eine der HgCdTe/MCT-gekühlten integrierten Dewar-Kühlerbaugruppen.Es wurde in den am häufigsten verwendeten Anwendungen wie Tag/Nacht Überwachung weit verbreitet., tragbare Wärmeanzeiger, Nutzlasten, Gasleckage-Detektionskameras und viele andere Infrarot-elektroptische Systeme.
Die Wellenlänge, die F-Zahl, die Montageoberfläche können angepasst werden.
Hauptmerkmale
- Auflösung: 320 x 256
- Pixel Pitch: 30 μm
- Hohe Empfindlichkeit
- Kompaktes Design
- Leichtgewicht
- Niedriger Stromverbrauch
Produktspezifikationen
| Modell | C330M MW |
| Material | MCT |
| Entschließung | 320x256 |
| Pixel Pitch | 30 μm |
| Spektralbereich | 30,7 μm·4,8 μm MW |
| Betriebsmodus | Schnappschuss, ITR-Integrationsmodus; Windows-Modus; Anti-Blooming |
| Ladekapazität | 36Me-/12Me- |
| Dynamischer Bereich | ≥ 80 dB |
| Anzahl der Ausgabe | 1 oder 4; bis zu 6,6Mpixel/s pro Ausgang |
| Netto-Datenbank | F2: ≤ 9mK F4: ≤ 15mK |
| Effektive Pixelrate | ≥ 99,5% |
| Nicht einheitliche Reaktion | ≤ 8% |
| Typ des Krio-Kühlers | Die in Absatz 1 genannten Anforderungen gelten nicht für die Zulassung von Fahrzeugen. |
| Stetiger Stromverbrauch | ≤ 6 W @ RS058 ≤ 6 W @ RS046H |
| Maximaler Stromverbrauch | ≤ 12 W @ RS058 ≤ 11 W @ RS046H |
| Stromversorgung | RS058: 24V Gleichstrom RS046H: 32 V Gleichstrom |
| Abkühlzeit | ≤6min @ RS058 ≤5min30s @ RS046H |
| Gewicht | ≤ 600 g |
| Abmessungen (mm) | 142x58.5x71 |
| Betriebstemperatur | -45 °C ~ +71 °C |
Industrieanwendungen
Der C330M MWIR-Infrarotdetektor mit Kryogenkühlung wird in vielen Bereichen wie Fernüberwachungssystem, Flight Vision Enhancement System, Multi-Sensor Payload usw. weit verbreitet.
Standardisierter Dienst
Vollständige Dokumentation: Produkthandbücher, Einrichtungshandbücher und Auswahlreferenzen.
Entwicklung und Testhilfe: Einfache Integration von Proben, Leistungsbewertung und Parameterverifizierung.
Advanced Developer Toolkit: SDKs, APIs, Algorithmen und Debugging-Tools für eine tiefe Integration.
Ferntechnischer Support: 24/7-Support, schnelle Reaktion und rechtzeitige Lösung kritischer Probleme.
Garantie: Originalteile und strenge Einhaltung der Verfahren, um eine optimale Leistung wiederherzustellen.
Häufig gestellte Fragen
1In welchen Branchen werden Infrarotdetektoren im Brennflächenarray eingesetzt?
Der Infrarot-Brennflächendetektor ist die Kernkomponente des Wärmebildsystems und der Schlüssel zur Erkennung, Identifizierung und Analyse von Infrarotinformationen von Objekten.Es hat eine breite Palette von Anwendungen im Verkehr, Inspektion, Sicherheitsüberwachung, Meteorologie, Medizin und andere Industriezweige.
2. Was sind die Eigenschaften eines gekühlten und ungekühlten Infrarot-Fokusabmessers?
Infrarot-Brennflächendetektoren lassen sich in gekühlte Infrarot-Brennflächendetektoren und ungekühlte Infrarot-Brennflächendetektoren unterteilen.Der gekühlte Infrarotdetektor arbeitet mit hoher Empfindlichkeit in einer Vakuumumumgebung mit niedriger Temperatur und kann subtilere Temperaturunterschiede unterscheiden, während ein ungekühlter Infrarot-Fokaldetektor keine kryogene Umgebung benötigt und bei Raumtemperatur arbeiten kann.
