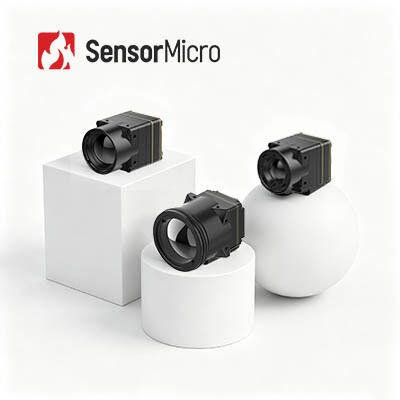

Ungekühlter Infrarotkamera-Kern mit Auflösung 640x512 8μm Pixel Pitch und ≤30mK NETD für tragbare Geräte
| Herkunftsort | Wuhan, Provinz Hubei, China |
|---|---|
| Markenname | SensorMicro |
| Zertifizierung | ISO9001:2015; RoHS; Reach |
| Modellnummer | iTL608 |
| Min Bestellmenge | 1-teilig |
| Preis | Verhandelbar |
| Zahlungsbedingungen | T/T |
Produktdetails
| Stromverbrauch | 0,4 W | Spektralbereich | 8~14μm |
|---|---|---|---|
| Typisches NETD | ≤30mK | Pixelabstand | 12μm |
| Auflösung | 640x512 | Bildrate | 30/50Hz |
| Hervorheben | Infrarotkamera-Kern 640x512,Infrarotkamera-Kern 12um,Uav-Nutzlasten-Brummen-Wärmekamera |
||
Produkt-Beschreibung
Ungekühlter Infrarotkamera-Kern 640x512 8μm in tragbare und platzbeschränkte Geräte integriert
Der iTL608-Infrarotkern definiert die miniaturisierte Wärmebildaufnahme-SWaP-Optimierung neu und erzielt branchenführende Kompaktheit und Leichtigkeit bei gleichzeitiger Erhaltung professioneller Bildgebungsleistung.Mit einem winzigen Fußabdruck von 13 × 13 × 18.3 mm und einer leichten Masse von 6,7±1,5 Gramm, stellt er einen der integrierbarsten thermischen Kerne in seiner Kategorie dar, was ihn ideal für ultra-transportive und platzbeschränkte Geräteentwürfe macht.
Mit Hilfe der 8μm-Ultra-Feinpixel-Technologie und der nativen Auflösung 640 × 512 liefert der Kern sehr detaillierte Wärmebilder.während die NETD-Klassifizierung ≤30mK eine außergewöhnliche Temperaturdetektionsgenauigkeit im LWIR-Spektrum von 8-14 μm garantiertSchnelle Start-up, verstellbare Bildraten und intelligente Bildkorrektur-Algorithmen sorgen für eine zuverlässige Echtzeit-Bildgebung.es arbeitet fehlerfrei unter extremen Bedingungen mit einer umfangreichen Kompatibilität mit Peripheriegeräten, um eine nahtlose Integration in verschiedene tragbare Wärmesysteme zu unterstützen.
Hauptmerkmale
Extrem leichtes Design
- Kompakte Größe 13 × 13 × 18,3 mm und Gewicht 6,7 ± 1,5 g (einschließlich 6 mm-Linsen)
- Unter den höchsten Integrationsniveaus in seiner Klasse
Hohe Empfindlichkeit, präzise Erkennung
- 8 μm ultrakleine Pixelgröße mit einer Auflösung von 640 × 512, die feine Details und klare Bilder liefert
- Typische NETD ≤ 30mK, die eine zuverlässige Erkennung subtiler Temperaturunterschiede ermöglicht
Vereinfachte Entwicklung, schnelle Integration
- Mehrere Optikobjektivoptionen zur Verfügung, um unterschiedliche Anwendungsanforderungen zu erfüllen
- Unterstützt mehrere Bild-Ausgabe-Schnittstellen, einschließlich MIPI / USB 2.0 / BT.656
- Ausgabe von RAW- und YUV-Bilddaten, mit Steuerung über Serienanschluss/I2C
Produktspezifikationen
| Modell | Einheit für die Berechnung der |
|---|---|
| Indikatoren für IR-Detektoren | |
| Empfindliches Material | VOx |
| Entschließung | 640 × 512 |
| Pixelgröße | 8 μm |
| Spektralreaktion | 8 μm bis 14 μm |
| Typische NETD | ≤ 30mK |
| Bildverarbeitung | |
| Digitale Bildrate | 30/50 Hz |
| Startzeit | ≤ 6 Sekunden |
| Digitales Video | RAW/YUV/TMP |
| Bildalgorithmus | NUC/3DNR/DNS/DRC/EE |
| Bildanzeige | 10 Typen (weiß heiß/Lava/Eisenrot/heiß Eisen/Medizinisch/Arktis/Regenbogen 1/Regenbogen 2/Tint/Schwarz heiß) |
| PC-Software | |
| Software | Modulsteuerung und Videoanzeige |
| Elektrotechnik | |
| Standard-Außenschnittstelle | 34Pin_Connector Schnittstelle: BP04SD-34-0065-R0 |
| Kommunikationsoberfläche | TTL-232/USB2.0/I2C |
| Digitale Videooberfläche | MIPI/USB2.0/BT.656 |
| Versorgungsspannung | 4-5,5 V |
| Typischer Stromverbrauch | 0.4W |
| Mechanische | |
| Größe (einschließlich Linse) | Mit einer 6mm-Objektive: 13 × 13 × 18,3 mm (Außendurchmesser der Objektive Φ12,3 mm) Mit einer 8,7 mm-Objektive: 13 × 13 × 19,8 mm (Außendurchmesser der Objektive Φ15,6 mm) Mit einer Linse von 16,7 mm: 13 × 13 × 27,9 mm (Außendurchmesser der Linse Φ22,2 mm) Bei einer 30 mm-Objektive: 13 × 13 × 39 mm (Außendurchmesser der Objektive Φ36 mm) |
| Gewicht (einschließlich Linse) | 6.7±1,5 g (6mm-Objektiv) 7.5 ± 1,5 g (8,7 mm-Objektiv) 17±1,5 g (16,7 mm Linse) 42.7±1,5 g (30mm-Objektiv) |
| Anpassungsfähigkeit an die Umwelt | |
| Betriebstemperatur | -40°C bis +70°C |
| Speichertemperatur | -45°C bis +85°C |
| Luftfeuchtigkeit | 5% bis 95%, nicht kondensierend |
| Vibrationen | 5.35 Gramm, zufällige Vibrationen, 3-Achse |
| Wirkung | Halb Sinuswelle, 40 g / 11 ms, Aufprallrichtung X-Achse, 3 mal |
| Zertifizierung | Einheitliche Sicherheitsnormen |
| Optische Linsen | Festfokus Athermal: 6/8.7/16.7/30mm |
Industrieanwendungen
Das iTL608-Wärmebildmodul kann in den Bereichen Waldbrandbekämpfung, Strompflege, Photovoltaikinspektion, Sicherheitsüberwachung, tragbare Geräte, tragbare Geräte und mehr eingesetzt werden.
Unsere Kernstärken
Stabile Versorgung
Mit einer stabilen und zuverlässigen Lieferkette in unserem gesamten Ökosystem können wir schnell auf die Marktanforderungen reagieren.
Nachhaltige Innovation
Mit Expertise in der Detektorherstellung und Erfahrung in der Unterstützung der Systemintegration gewinnen wir tiefe Einblicke in die Leistungsanforderungen, optimieren kontinuierlich die Konstruktionen,und einen guten Kreislauf schaffen: Produktanwendung → Technisches Feedback → Produktupgrade.
Kostenvorteil
Durch die Verwaltung der gesamten Produktionskette und die Nutzung einer effizienten, groß angelegten Fertigung bieten wir wettbewerbsfähige Preise für eine Vielzahl von Anwendungen.
Häufig gestellte Fragen
Was ist Pseudo Color?
Pseudofarbe, auch als falsche Farbe bezeichnet, verwandelt die thermische Verteilung von Objekten in visuelle Bilder durch das Infrarot-Wärmebildsystem,auf dem Bildschirm in Grau oder Pseudofarbe angezeigtUm die visuelle Analyse von Wärmebildern zu erleichtern, werden sie mit falschen Farben dargestellt, die Temperaturunterschiede anzeigen..
Wie viele Pseudofarben kann SensorMicro Wärmebildmodul anbieten?
Weiß heiß, Lava, Eisenbogen, Heißes Eisen, Medizinisch, Arktis, Regenbogen1, Regenbogen2, Rot heiß, Weiß heiß
Funktionsprinzip der Infrarot-Fokusausrichtung
Auf dem Brennflächen-Array-Detektor befindet sich eine Reihe von lichtempfindlichen Elementen.Von der Unendlichkeit ausgestrahlte Infrarotstrahlen werden auf diese lichtempfindlichen Elemente der Brennflächenanordnung durch ein optisches System abgebildetDer Detektor wandelt das Lichtsignal in ein elektrisches Signal um und führt eine integrierte Verstärkung, Probenahme, Ausgangspufferung und Multiplexung durch.und schließlich an das Überwachungssystem gesendet wird, um ein Bild zu bilden.
