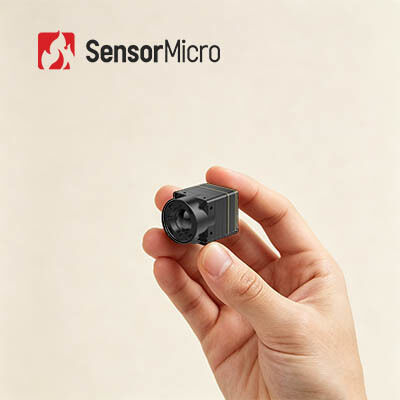

Kleine und leichte, nicht gekühlte Thermalkamera mit 640x512 Auflösung und 8μm Pixel Pitch für die Photovoltaikinspektion

  • Tiny and Lightweight Uncooled Thermal Camera Core with 640x512 Resolution and 8μm Pixel Pitch for Photovoltaic Inspection
Herkunftsort Wuhan, Provinz Hubei, China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer iTL608
Min Bestellmenge 1-teilig
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Auflösung 640x512 Pixelabstand 8μm
Stromverbrauch 0,4 W Spektralbereich 8~14μm
Typisches NETD ≤30mK Bildrate 30/50Hz
Hervorheben

Kompakte ungekühlte Brummen-Wärmekamera

,

Brummen-Wärmekamera-Kern 640x512

,

Foto-voltaische Inspektions-ungekühlte Wärmekamera
Hinterlass eine Nachricht
Produkt-Beschreibung
Kleine und leichte, ungekühlte Thermalkamera 640x512/8μm für die Photovoltaikinspektion
Beschreibung des Produkts

Der Infrarot-Wärmekamera-Kern des iTL608 verfügt über einen ultra-kompakten Formfaktor von 13 × 13 × 18,3 mm - ungefähr die Größe eines Daumens - und wiegt nur 6,7 g, vergleichbar mit dem Gewicht von zwei Münzen,Die Grenzen des leichten und kompakten Designs werden erneut überschritten.. Der 640 × 512/8μm iTL608 ist mit einem VOx-Infrarotdetektor ausgestattet und bietet eine hohe Wärmeempfindlichkeit von NETD≤30mK.es ermöglicht eine präzise Erkennung typischer TemperaturzieleDer Kern unterstützt eine schnelle Startzeit von ≤ 6 Sekunden und eine Bildrate von 30 Hz/50 Hz, während integrierte NUC- und 3DNR-Algorithmen die Bildgleichheit und die Gesamtbildqualität optimieren.Konzipiert für einen zuverlässigen Betrieb in anspruchsvollen Umgebungen, funktioniert das iTL608 in einem breiten Temperaturbereich von -40°C bis +70°C und eignet sich daher hervorragend für Handheld-Geräte und andere tragbare Plattformen,Anwendungsbedürfnisse in der Sicherheitsüberwachung, Temperaturmessung und Nachtsicht.

Hauptmerkmale
  • Extrem leichtes Design
    Kompakt mit einer Größe von 13 × 13 × 18,3 mm und einem Gewicht von 6,7 ± 1,5 g (einschließlich einer 6 mm-Linse)
    Unter den höchsten Integrationsniveaus in seiner Klasse
  • Hohe Empfindlichkeit, präzise Erkennung
    8 μm ultrakleine Pixelgröße mit einer Auflösung von 640 × 512, die feine Details und klare Bilder liefert
    Typische NETD ≤ 30mK, die eine zuverlässige Erkennung subtiler Temperaturunterschiede ermöglicht
  • Vereinfachte Entwicklung, schnelle Integration
    Mehrere Optikobjektivoptionen zur Verfügung, um unterschiedliche Anwendungsanforderungen zu erfüllen
    Unterstützt mehrere Bild-Ausgabe-Schnittstellen, einschließlich MIPI / USB 2.0 / BT.656
    Ausgabe von RAW- und YUV-Bilddaten, mit Steuerung über Serienanschluss/I2C
Produktspezifikationen
Modell Einheit für die Berechnung der
Indikatoren für IR-Detektoren
Empfindliches Material VOx
Entschließung 640 × 512
Pixelgröße 8 μm
Spektralreaktion 8 μm bis 14 μm
Typische NETD ≤ 30mK
Bildverarbeitung
Digitale Bildrate 30/50 Hz
Startzeit ≤ 6 Sekunden
Digitales Video RAW/YUV/TMP
Bildalgorithmus NUC/3DNR/DNS/DRC/EE
Bildanzeige 10 Typen (weiß heiß/Lava/Eisenrot/heiß Eisen/Medizinisch/Arktis/Regenbogen 1/Regenbogen 2/Tint/Schwarz heiß)
PC-Software
Software Modulsteuerung und Videoanzeige
Elektrotechnik
Standard-Außenschnittstelle 34Pin_Connector Schnittstelle: BP04SD-34-0065-R0
Kommunikationsoberfläche TTL-232/USB2.0/I2C
Digitale Videooberfläche MIPI/USB2.0/BT.656
Versorgungsspannung 4-5,5 V
Typischer Stromverbrauch 0.4W
Mechanische
Größe (einschließlich Linse) Mit einer 6mm-Objektive: 13 × 13 × 18,3 mm (Außendurchmesser der Objektive Φ12,3 mm)
Mit einer 8,7 mm-Objektive: 13 × 13 × 19,8 mm (Außendurchmesser der Objektive Φ15,6 mm)
Mit einer Linse von 16,7 mm: 13 × 13 × 27,9 mm (Außendurchmesser der Linse Φ22,2 mm)
Bei einer 30 mm-Objektive: 13 × 13 × 39 mm (Außendurchmesser der Objektive Φ36 mm)
Gewicht (einschließlich Linse) 6.7±1,5 g (6mm-Objektiv)
7.5 ± 1,5 g (8,7 mm-Objektiv)
17±1,5 g (16,7 mm Linse)
42.7±1,5 g (30mm-Objektiv)
Anpassungsfähigkeit an die Umwelt
Betriebstemperatur -40°C bis +70°C
Speichertemperatur -45°C bis +85°C
Luftfeuchtigkeit 5% bis 95%, nicht kondensierend
Vibrationen 5.35 Gramm, zufällige Vibrationen, 3-Achse
Wirkung Halb Sinuswelle, 40 g / 11 ms, Aufprallrichtung X-Achse, 3 mal
Zertifizierung Einheitliche Sicherheitsnormen
Optische Linsen Festfokus Athermal: 6/8.7/16.7/30mm
Industrieanwendungen

Das iTL608-Wärmebildmodul kann in den Bereichen Waldbrandbekämpfung, Strompflege, Photovoltaikinspektion, Sicherheitsüberwachung, tragbare Geräte, tragbare Geräte usw. eingesetzt werden.

Produktionskapazität
  • In-house Infrarotdetektortechnologien
    8 Zoll 0,11 μm VOx ungekühlte Infrarotdetektoren
    8 Zoll 0,5 μm MCT-gekühlte Infrarotdetektoren
    8 Zoll 0,5 μm T2SL gekühlte Infrarotdetektoren
  • Produktionskapazität und Vorteile
    6 Millionen selbst entwickelte Infrarotdetektoren pro Jahr
    30Anlage zur Herstellung von Halbleitern mit einer Fläche von 1000 m2
    20,000 m2 Reinraumfläche
Häufig gestellte Fragen
1Was ist der Unterschied zwischen schwach beleuchteter, aktiver IR und Wärmebildgebung?
Schwaches Licht benötigt natürliches Licht und verwandelt durch Bildstärker ein schwaches Naturlichtbild in ein verbessertes elektronisches Bild.
Aktive IR strahlt aktiv Infrarotlicht aus und nutzt Infrarotstrahl, der vom Ziel reflektiert wird.
Wärmebildgebung benötigt kein Licht und ist eine passive Infrarot-Nachtsicht, die den Unterschied der Infrarotstrahlung zwischen Ziel und Szene oder verschiedenen Teilen eines Objekts erkennt.nicht durch Veränderungen der umgebenden Beleuchtungsbedingungen beeinflusst werden, in der Nacht oder sogar in Nebel, Regen und anderen rauen Umgebungen.
2Können Sie die Wärmebilder blockieren?
Aber Infrarotstrahlen können Wände nicht durchdringen, und auch das Glas kann IR blockieren.Sie können sich hinter Glas oder Wände verstecken, um die Wärmebilder zu blockieren..
