Kompaktes und leichtes Design, ungekühlter Infrarot-Kamerakern mit einer Auflösung von 640 x 512 und einem Pixelabstand von 12 μm
| Herkunftsort | Wuhan, Provinz Hubei, China |
|---|---|
| Markenname | SensorMicro |
| Zertifizierung | ISO9001:2015; RoHS; Reach |
| Modellnummer | iTL612 Pro |
| Min Bestellmenge | 1-teilig |
| Preis | Verhandelbar |
| Zahlungsbedingungen | L/C, T/T |
Produktdetails
| Auflösung | 640x512 | Bildrate | 25/30Hz/50Hz |
|---|---|---|---|
| Spektralbereich | 8~14μm | Stromverbrauch | 0,5 W |
| Typisches NETD | ≤40 mK | Pixelabstand | 12μm |
| Hervorheben | Digital-ungekühlte Infrarotvideokamera,ungekühlte Infrarotkamera 640x512,Ungekühlter Infrarotkamera-Kern 12um |
||
Produkt-Beschreibung

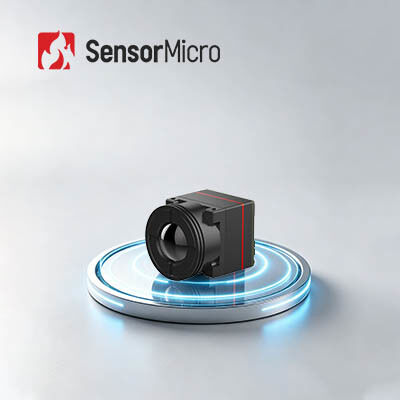

Kompaktes und leichtes Design, ungekühlter Infrarot-Kamerakern, 640 x 512, 12 μm
Der Ultraminiatur-Infrarotkamerakern iTL612Pro definiert industrielle SWaP-Standards für Miniatur-Wärmebildkerne neu und erreicht die perfekte Balance aus ultrakompakter Größe, ultraleichtem Gewicht, geringem Stromverbrauch und hochauflösender Bildgebung. Ausgestattet mit einem hochwertigen 640×512/12μm-Wafer-Level-Detektor und verbesserten Bildoptimierungsalgorithmen bietet es eine professionelle Wärmebildleistung, die Produkte gleicher Größe weit übertrifft.
Der quadratische Querschnitt von 17,3 mm und das ultraleichte Gehäuse mit einem Gewicht von 13,7 g durchbrechen die Größen- und Gewichtsbeschränkungen herkömmlicher Infrarotkerne und reduzieren die Hürden bei der Systemmontage und die strukturelle Belastung erheblich. In Verbindung mit einem extrem niedrigen Stromverbrauch und hoch erweiterbaren Entwicklungsschnittstellen ermöglicht es Unternehmen die Entwicklung tragbarerer, miniaturisierterer und hocheffizienterer Infrarot-Wärmebildprodukte, die mehrere industrielle und kommerzielle Anwendungsbereiche abdecken.
Hauptmerkmale
Unübertroffene Leichtigkeit und minimale Belastung
- Ultraminiaturgröße: 17,3×17,3×23,4 mm (einschließlich 9,1-mm-Objektiv)
- Ultraleicht: 13,7 ± 0,5 g (einschließlich 9,1-mm-Objektiv)
- Extrem geringer Stromverbrauch: Nur 0,5 W
Mainstream-FPA mit klarer Bildgebung
- 640x512-Auflösung für umfassende Integration
- Verbesserte Bildklarheit: Mehrere Bildalgorithmen der neuen Generation für verbesserte Bildqualität
Einfache Entwicklung und nahtlose Integration
- Für verschiedene Anwendungsszenarien stehen mehrere Objektivoptionen zur Verfügung
- Unterstützt mehrere Bildausgabeschnittstellen: DVP8, LVDS, MIPI, USB 2.0 und BT.656
- RAW/YUV/Matrix-TEMP-Datenausgabe mit serieller Port-Steuerung
Produktspezifikationen
| Modell | iTL612Pro |
| IR-Detektor-Anzeigen | |
| Empfindliches Material | VOx |
| Auflösung | 640×512 |
| Pixelgröße | 12μm |
| Spektrale Reaktion | 8μm ~ 14μm |
| Typisches NETD | ≤40mK |
| Bildverarbeitung | |
| Digitale Bildrate | 25/30Hz/50Hz |
| Startzeit | ≤5s |
| Digitales Video | RAW/YUV/Matrix-TEMP |
| Bildalgorithmus | NUC/3DNR/DNS/DRC/EE |
| Bildanzeige | 10 (Schwarz heiß/Weiß heiß/Pseudofarbe) |
| Elektrisch | |
| Standardmäßige externe Schnittstelle | 30Pin_HRS-Schnittstelle: DF40C-30DP-0,4 V (51) |
| Externe MIPI-Schnittstelle | 34Pin_Panasonic-Anschlussschnittstelle:AXE634124 |
| Kommunikationsschnittstelle | TTL-232/USB2.0 |
| Digitale Videoschnittstelle | DVP8/LVDS/MIPI/USB2.0/BT.656 |
| Versorgungsspannung | 4,2–5,5 V |
| Typischer Stromverbrauch | 0,5 W |
| Mechanisch | |
| Größe (einschließlich Objektiv) | 17,3×17,3×23,4 (9,1-mm-Objektiv) 17,3×17,3×30,2 (13-mm-Objektiv) 17,3×17,3×38 (25-mm-Objektiv) 17,3×17,3×54 (45-mm-Objektiv) |
| Gewicht (inkl. Objektiv) | 13,7 ± 0,5 g (9,1-mm-Objektiv) 20 ± 0,5 g (13-mm-Objektiv) 27,3 ± 0,5 g (25-mm-Objektiv) 51 ± 0,5 g (45-mm-Objektiv) |
| Umweltanpassungsfähigkeit | |
| Betriebstemperatur | -40℃~+70℃ |
| Lagertemperatur | -45℃~+85℃ |
| Luftfeuchtigkeit | 5 % ~ 95 %, nicht kondensierend |
| Vibration | Sinusschwingung, Frequenz: 10 Hz ~ 150 Hz ~ 10 Hz, Spitzenwert: 0,15 mm, Axialrichtung: X, Dauer: 8 Min./Achse, Zyklen: 2 Mal |
| Auswirkungen | Halbe Sinuswelle, 30 g/11 ms, Aufprallrichtung X-Achse, 3-fach |
| Zertifizierung | ROHS2.0/REACH |
| Optische Linse | Athermischer Fixfokus: 9,1/13/25/45 mm |
Industrielle Anwendungen
Das Wärmebildmodul iTL612 Pro kann in den Bereichen Waldbrandbekämpfung, Energiewartung, Photovoltaik-Inspektion, Sicherheitsüberwachung, tragbare Geräte, tragbare Geräte usw. eingesetzt werden.
Über uns
Unsere Vision:Die Grenzen der Wahrnehmung erweitern und die Art und Weise verändern, wie Menschen mit der Welt um sie herum in Kontakt treten.
Unsere Mission:Die Leistungsfähigkeit der Infrarot-Sensortechnologie nutzen, um Industrien weltweit zu verändern und intelligentere Entscheidungen, sicherere Umgebungen und eine stärker vernetzte Zukunft zu ermöglichen.
Unser Wert:Entwicklung fortschrittlicher Infrarottechnologie, die die Welt zu einem besseren Ort macht.
FAQs
1. Welche Vorteile haben ungekühlte Infrarotdetektoren?
Ein ungekühlter Infrarot-Fokalebenendetektor benötigt kein gekühltes Gerät, er kann bei Raumtemperatur arbeiten und bietet die Vorteile eines schnellen Starts, eines geringen Stromverbrauchs, einer geringen Größe, eines geringen Gewichts, einer langen Lebensdauer, niedriger Kosten usw.
2. Was sind die wichtigsten Überlegungen zu einem Infrarotdetektor/Wärmemodul für Ihre Anwendung?
• Die Detektorauflösung
• Die Pixelgröße
• Die NETD
• Die Bildqualität
• Die Objektivoptionen
• Der Stromverbrauch
• Die Größe und das Gewicht
• Die mechanische und elektrische Schnittstelle
• Das Budget
• Die Pixelgröße
• Die NETD
• Die Bildqualität
• Die Objektivoptionen
• Der Stromverbrauch
• Die Größe und das Gewicht
• Die mechanische und elektrische Schnittstelle
• Das Budget
3. Was ist die Auflösung eines Infrarotdetektors?
Das heißt, die Anzahl der Pixel der Wärmebildaufnahme. Die höhere Auflösung bedeutet mehr Beobachtungs- und Temperaturmesspunkte, sodass kleinere Ziele aus größerer Entfernung beobachtet und gemessen werden können. Normalerweise reicht die Auflösung von Infrarot-Wärmebildern von 256 x 192, 384 x 288, 640 x 512, 800 x 600, 1024 x 768, 1280 x 1024 usw. Bei höherer Auflösung sind die Kosten für den Detektor höher.
4. Sichtfeld (FOV)
Es bezieht sich auf das zweidimensionale Sichtfeld des Objektraums, das vom optischen System einer Infrarot-Wärmebildkamera beobachtet wird. Nehmen wir als Beispiel das horizontale FOV und gehen davon aus, dass die Größe des Detektorarrays A×B, die Pixelgröße d und die Brennweite des Objektivs f ist, dann ist der horizontale FOV-Winkel θ=2×acrtan (A×d/2f). Nachdem das Detektorarray und die Pixelgröße ausgewählt wurden, ändert sich das Sichtfeld nur mit der Brennweite des optischen Systems: Bei längerer Brennweite wird das Sichtfeld schmaler; Bei kürzerer Brennweite ist das Sichtfeld größer.
