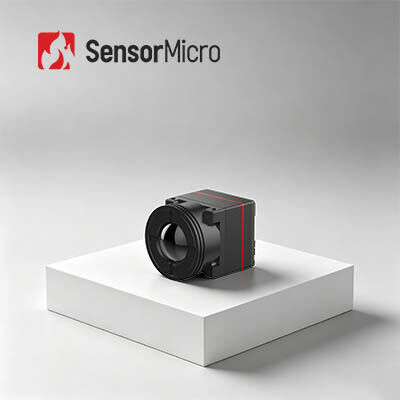

Ultra Kompakt 640x512 Auflösung 12μm Pixel Pitch Ungekühlt Infrarotkamera Kern mit 0,5W Stromverbrauch für tragbare Geräte
| Herkunftsort | Wuhan, Provinz Hubei, China |
|---|---|
| Markenname | SensorMicro |
| Zertifizierung | ISO9001:2015; RoHS; Reach |
| Modellnummer | iTL612 Pro |
| Min Bestellmenge | 1-teilig |
| Preis | Verhandelbar |
| Zahlungsbedingungen | T/T |
Produktdetails
| Bildrate | 25/30Hz/50Hz | Auflösung | 640x512 |
|---|---|---|---|
| Stromverbrauch | 0,5 W | Typisches NETD | ≤40 mK |
| Spektralbereich | 8~14μm | Pixelabstand | 12μm |
| Hervorheben | Ungekühlte Infrarotkamera USB2.0,ungekühlte Infrarotkamera 12um,DVP-Infrarotkamera-Kern 640x512 |
||
Produkt-Beschreibung
Ultra-kompakte ungekühlte Infrarotkamera 640x512 12um für tragbare Geräte
Produktübersicht
Konzipiert für extreme Miniaturisierung und hohe Zuverlässigkeit,Der Infrarotkamera-Kern des iTL612Pro integriert einen hochwertigen 640×512/12μm-Wafer-FPA-Detektor und Bildverarbeitungsalgorithmen der nächsten Generation, um die allgemeine Bildklarheit und Stabilität zu verbessern.
Mit einem ultra-kompakten Abmessungsdesign von 17,3 × 17,3 × 23,4 mm und einem leichten Körper von 13,7 ± 0,5 g minimiert das Modul die strukturelle Belastung für integrierte Geräte.mit einer Leistung von 0.5W, passt sich perfekt an batteriebetriebene und tragbare eingebettete Systeme an.
Kompatibel mit mehreren Objektivkonfigurationen, unterstützt der Kern umfassende Ausgabeoptionen einschließlich DVP8, LVDS, MIPI, USB 2.0 und BT.656 Schnittstellen sowie RAW,YUV- und Matrix-TEMP-Daten-Ausgabe mit serieller Portsteuerung, die vollständige technische Unterstützung für die individualisierte Systemiteration und industrielle Integration bietet.
Hauptmerkmale
- Kompaktes und leichtes Design- Größe: 17 mm × 17 mm × 22 mm (mit 9,1 mm-Objektiv), Gewicht: 13 g (mit 9,1 mm-Objektiv), Stromverbrauch von nur 0,7 W
- Klares Bild und genaue Radiometrie- Brandneuer Bildverarbeitungsalgorithmus: NUC/3DNR/DNS/DRC/EE, Unterstützung von Windows/Linux/ARM SDK, Unterstützung der regionalen, Punkt- und Isothermtemperaturmessung
- Verschiedene Schnittstellen für eine einfache Integration- DVP/LVDS/USB2.0-Schnittstellen, RAW/YUV-Ausgabe von Bilddaten, Serienanschlusssteuerung
Produktspezifikationen
| Modell | iTL612Pro |
|---|---|
| Indikatoren für IR-Detektoren | |
| Empfindliches Material | VOx |
| Entschließung | 640 × 512 |
| Pixelgröße | 12 μm |
| Spektralreaktion | 8 μm bis 14 μm |
| Typische NETD | ≤ 40mK |
| Bildverarbeitung | |
| Digitale Bildrate | 25/30 Hz/50 Hz |
| Startzeit | ≤ 5 Sekunden |
| Digitales Video | RAW/YUV/Matrix-TEMP |
| Bildalgorithmus | NUC/3DNR/DNS/DRC/EE |
| Bildanzeige | 10 ((Schwarz heiß/Weiß heiß/Pseudokolor) |
| PC-Software | |
| Infrarotmodul | Modulsteuerung und Videoanzeige |
| Elektrotechnik | |
| Standard-Außenschnittstelle | 30Pin_HRS-Schnittstelle:DF40C-30DP-0.4V ((51) |
| MIPI-Außenschnittstelle | 34Pin_Panasonic-Anschlussoberfläche:AXE634124 |
| Kommunikationsoberfläche | TTL-232/USB2.0 |
| Digitale Videooberfläche | DVP8/LVDS/MIPI/USB2.0/BT.656 |
| Versorgungsspannung | 4.2-5.5V |
| Typischer Stromverbrauch | 0.5W |
| Temperaturmessung | |
| Betriebstemperatur | -10°C bis +50°C |
| Temperaturmessbereich | / |
| Temperaturmessgenauigkeit | / |
| Teiltemperaturmessung | / |
| SDK | / |
| Mechanische | |
| Größe (einschließlich Linse) | 17.3×17.3×23.4 (9.1mm-Objektiv) 17.3×17.3×30.2 (13mm-Objektiv) 17.3×17.3×38 (25mm-Objektiv) 17.3×17.3×54 (45mm-Objektiv) |
| Gewicht (einschließlich Linse) | 13.7±0,5 g (9,1 mm-Objektiv) 20±0,5 g (13mm Linse) 27.3±0,5 g (25mm-Objektiv) 51±0,5 g (45mm-Linse) |
| Anpassungsfähigkeit an die Umwelt | |
| Betriebstemperatur | -40°C bis +70°C |
| Speichertemperatur | -45°C bis +85°C |
| Luftfeuchtigkeit | 5% bis 95%, nicht kondensierend |
| Vibrationen | Sineusvibration, Frequenz: 10HZ150HZ10HZ, Spitzenwert: 0.15mm, Achsrichtung: X, Ausdauerzeit: 8min/Achse, Zyklen: 2 Mal |
| Wirkung | Halb Sinuswelle, 30 g / 11 ms, Aufprallrichtung X-Achse, 3 mal |
| Zertifizierung | Einheitliche Sicherheitsnormen |
| Optische Linsen | Festfokus Athermal: 9.1/13/25/45mm |
Industrieanwendungen
Das iTL612 Pro Thermal Imaging Modul kann in den Bereichen Waldbrandbekämpfung, Strompflege, Photovoltaikinspektion, Sicherheitsüberwachung, tragbare Geräte, tragbare Geräte usw. verwendet werden.
Produktportfolio
Vielfältiges Produktportfolio- eine breite Palette von Produktformaten, einschließlich Infrarotdetektoren, KameraKernen und Modulen, um unterschiedliche Integrationsanforderungen zu erfüllen.
Vielfältige Produkte- Mehrfache Auflösungen, Pixelgrößen, Wellenbänder und Kombinationen von Objektivoptionen bieten mehr Flexibilität für verschiedene Anwendungen.
Außergewöhnliche Leistung- Klares Bildmaterial, kompakte Größe, geringer Stromverbrauch, hohe Empfindlichkeit und hohe Zuverlässigkeit - entwickelt, um unter einer Vielzahl von Umweltproblemen zu arbeiten.
Einfache Integration- Mehrere Schnittstellenoptionen erleichtern die Integration und ermöglichen eine schnelle Entwicklung in mehreren Anwendungsbereichen.
Häufig gestellte Fragen
Was sind die Vorteile der Infrarotthermographie?
Für zerstörungsfreie Prüfungen:Einfach zu testen und schnell zu reagieren, ohne Schäden zu verursachen, was zu Kosteneinsparungen, zu einer höheren Arbeitseffizienz und zu einer geringeren Abwertung von Arbeitskräften und Ausrüstung führt.
Für die medizinische Thermographie:Sehr effizient, um versteckte Probleme im menschlichen Körper zu finden, 100% sicher, ohne Strahlung und Schmerzen, was ein ideales Werkzeug für frühe Gesundheitsuntersuchungen ist.
Was ist DRI Range?
DRI-Bereich ist ein Mittel zur Messung der Entfernung, auf der ein Infrarotdetektor ein Bild eines bestimmten Ziels erzeugen kann, und kann in Detektionsbereich, Erkennungsbereich,und Identifikationsbereich.
D (Erkennung):Fähigkeit, ein Objekt vom Hintergrund zu unterscheiden
R (Anerkennung):Fähigkeit zur Einstufung der Objektklasse (Tier, Mensch, Fahrzeug, Boot...)
I (Identifizierung):Fähigkeit, das Objekt im Detail zu beschreiben (ein Mann mit einem Hut, ein Reh, ein Jeep...)
Gemäß Johnsons Kriterien beträgt die Wahrscheinlichkeit, dass das Ziel aus der DRI-Distanz sichtbar wird, 50%.3:6 (oder 1:4:8) und die entsprechende Mindestzahl an Pixeln beträgt 2:612 (oder 2:816.
Angenommen, der Zieldurchmesser ist H, die Brennweite ist f, die Pixelgröße ist d und die Anzahl der Linienpaare ist n, dann ist die Sichtweite L=H×f/(2n×d)
