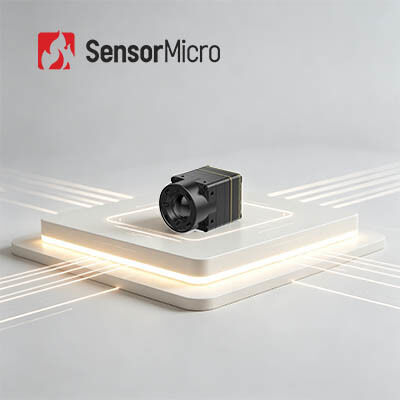

iTL608 Ultra-Miniatur-Infrarotkamera mit 640x512 Auflösung und 8μm Pixel Pitch

  • iTL608 Ultra-Miniature Uncooled Infrared Camera Core with 640x512 Resolution and 8μm Pixel Pitch
Herkunftsort Wuhan, Provinz Hubei, China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer iTL608
Min Bestellmenge 1-teilig
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Pixelabstand 8μm Auflösung 640x512
Stromverbrauch 0,4 W Spektralbereich 8~14μm
Bildrate 30/50Hz Typisches NETD ≤30mK
Hervorheben

ARM-SDK-ungekühlte Infrarotkamera

,

Linux-Infrarotkamera-Kern 640x512

,

ungekühltes Modul der Wärmebildgebungs-14um
Hinterlass eine Nachricht
Produkt-Beschreibung
iTL608 Ultra-Miniatur-Infrarotkamera ohne Kühlung 640x512/8μm
Produktübersicht

Neudefinieren Sie tragbare Wärmebilder mit dem ultra-miniaturen iTL608 Infrarot-Wärmekamera-Kern!Dieser hochintegrierte Kern bricht die Grenzen des miniaturisierten Wärmebilddesigns..

Mit feinen 8μm-Pixeln und einer hohen Auflösung von 640×512 mit einer überlegenen thermischen Empfindlichkeit von NETD ≤ 30mK erfasst es winzige Temperaturunterschiede und liefert klare, detaillierte thermische Bilder.Es unterstützt 6 Sekunden schnelles Starten und glatte 30Hz/50Hz Bildraten, während die integrierten NUC- und 3DNR-Technologien einheitliche und geräuschfreie Optik gewährleisten.

Mit Volltemperaturbetrieb von -40°C bis +70°C, Kompatibilität mit mehreren Objektiven und vielfältigen Ausgabe-Schnittstellen ermöglicht der iTL608 die Plug-and-Play-Integration, die sich hervorragend für Handgeräte eignet.Überwachung der Sicherheit, industrielle Temperaturerkennung und Nachtsicht.

Hauptmerkmale
  • Extrem leichtes Design:Kompakte Größe 13 × 13 × 18,3 mm und Gewicht 6,7 ± 1,5 g (einschließlich einer 6 mm-Objektive) - zu den höchsten Integrationsniveaus in seiner Klasse
  • Hohe Empfindlichkeit, präzise Erkennung:8μm ultrakleine Pixelgröße mit 640 × 512 Auflösung, liefern feine Details und klare Bilder mit typischer NETD ≤ 30mK, was eine zuverlässige Erkennung subtiler Temperaturunterschiede ermöglicht
  • Vereinfachte Entwicklung, schnelle Integration:Mehrere Optikobjektivoptionen zur Verfügung, um unterschiedliche Anwendungsanforderungen zu erfüllen; unterstützt mehrere Bild-Ausgabe-Schnittstellen, einschließlich MIPI / USB 2.0 / BT.656; RAW- und YUV-Bilddaten mit Steuerung über Serienanschluss/I2C
Produktspezifikationen
Modell Einheit für die Berechnung der
Indikatoren für IR-Detektoren
Empfindliches Material VOx
Entschließung 640 × 512
Pixelgröße 8 μm
Spektralreaktion 8 μm bis 14 μm
Typische NETD ≤ 30mK
Bildverarbeitung
Digitale Bildrate 30/50 Hz
Startzeit ≤ 6 Sekunden
Digitales Video RAW/YUV/TMP
Bildalgorithmus NUC/3DNR/DNS/DRC/EE
Bildanzeige 10 Typen (weiß heiß/Lava/Eisenrot/heiß Eisen/Medizinisch/Arktis/Regenbogen 1/Regenbogen 2/Tint/Schwarz heiß)
PC-Software
Software Modulsteuerung und Videoanzeige
Elektrotechnik
Standard-Außenschnittstelle 34Pin_Connector Schnittstelle: BP04SD-34-0065-R0
Kommunikationsoberfläche TTL-232/USB2.0/I2C
Digitale Videooberfläche MIPI/USB2.0/BT.656
Versorgungsspannung 4-5,5 V
Typischer Stromverbrauch 0.4W
Mechanische
Größe (einschließlich Linse) Mit einer 6mm-Objektive: 13 × 13 × 18,3 mm (Außendurchmesser der Objektive Φ12,3 mm)
Mit einer 8,7 mm-Objektive: 13 × 13 × 19,8 mm (Außendurchmesser der Objektive Φ15,6 mm)
Mit einer Linse von 16,7 mm: 13 × 13 × 27,9 mm (Außendurchmesser der Linse Φ22,2 mm)
Bei einer 30 mm-Objektive: 13 × 13 × 39 mm (Außendurchmesser der Objektive Φ36 mm)
Gewicht (einschließlich Linse) 6.7±1,5 g (6mm-Objektiv)
7.5 ± 1,5 g (8,7 mm-Objektiv)
17±1,5 g (16,7 mm Linse)
42.7±1,5 g (30mm-Objektiv)
Anpassungsfähigkeit an die Umwelt
Betriebstemperatur -40°C bis +70°C
Speichertemperatur -45°C bis +85°C
Luftfeuchtigkeit 5% bis 95%, nicht kondensierend
Vibrationen 5.35 Gramm, zufällige Vibrationen, 3-Achse
Wirkung Halb Sinuswelle, 40 g / 11 ms, Aufprallrichtung X-Achse, 3 mal
Zertifizierung Einheitliche Sicherheitsnormen
Optische Linsen Festfokus Athermal: 6/8.7/16.7/30mm
Industrieanwendungen

Das iTL608-Wärmebildmodul kann in den Bereichen Waldbrandbekämpfung, Strompflege, Photovoltaikinspektion, Sicherheitsüberwachung, tragbare Geräte, tragbare Geräte usw. eingesetzt werden.

Produktvorteile
  • Vielfältiges Produktportfolio:Eine breite Palette von Produktformaten, einschließlich Infrarotdetektoren, Kamerakernen und Modulen, um verschiedenen Integrationsanforderungen gerecht zu werden
  • Vielfältigkeit der Produkte:Mehrfache Auflösungen, Pixelgrößen, Wellenbänder und Kombinationen von Objektivoptionen bieten mehr Flexibilität für verschiedene Anwendungen
  • Außergewöhnliche Leistung:Klare Bildgebung, kompakte Größe, geringer Stromverbrauch, hohe Empfindlichkeit und hohe Zuverlässigkeit - für eine breite Palette von Umweltproblemen ausgelegt
  • Einfache Integration:Mehrere Schnittstellenoptionen erleichtern die Integration und ermöglichen eine schnelle Entwicklung in mehreren Anwendungsfeldern
Häufig gestellte Fragen
1Was ist Infrarot-Wärmebildgebung?

Infrarot-Wärmebilder sind eine Methode, die Infrarotstrahlung und Wärmeenergie verwendet, um Informationen über Objekte zu sammeln.Es wandelt unsichtbare Infrarotstrahlung in sichtbare Infrarot-Wärmebilder mit Temperaturverteilung der Zieloberfläche umVerschiedene Objekte und sogar verschiedene Teile desselben Objekts haben unterschiedliche Strahlungsfähigkeit und Infrarotreflexionsstärke.

2- Wofür kann Infrarotbildgebung verwendet werden?

Nachtsicht, Suche und Rettung, zerstörungsfreie Prüfung, Epidemieprävention, Thermographie, Sicherheit und Überwachung, Feuerwehr und viele andere Anwendungen.

3Was ist ein Wärmebildmodul?

Ein Wärmebildmodul besteht in der Regel aus einem Infrarotdetektor, einer Infrarotlinse und Hardware-Elektronik mit Software und Algorithmus.
