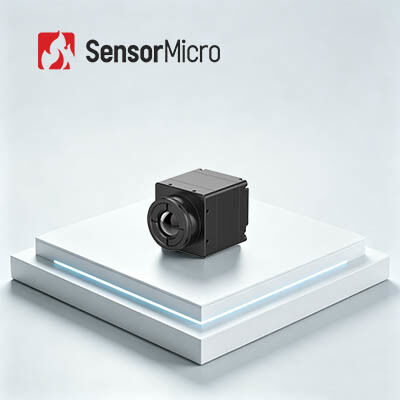

384x288 Auflösung 12μm Pixel Pitch LWIR Thermal Camera Modul mit 50Hz Bildrate für die Beobachtung

  • 384x288 Resolution 12μm Pixel Pitch LWIR Thermal Camera Module with 50Hz Frame Rate for Observation
Herkunftsort China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer iSE412
Min Bestellmenge 1 Stück
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Auflösung 384x288 / 12μm Digitale Bildrate 50Hz
NETD <30mK Spektralbereich 8~14μm
Digitales Video YUV420/YUV422/RGB888/RAW Bildalgorithmus NUC/DRC/DNS/DDE/SFFC
Hervorheben

ungekühltes Modul der Wärmekamera-30mK

,

Wärmekamera-Modul 25Hz LWIR
Hinterlass eine Nachricht
Produkt-Beschreibung
384x288 / 12μm LWIR-Wärmekameramodul, ungekühlt zur Beobachtung
Produktübersicht

Der iSE412-Wärmebildkamerakern nutzt einen ungekühlten LWIR-Infrarotdetektor mit 384 x 288 / 12 μm und liefert eine außergewöhnliche Infrarotbildleistung, die an verschiedene Beobachtungsszenarien angepasst werden kann. Dieses Infrarot-Wärmemodul erfasst die Wärmeverteilung in der Umgebung und präsentiert lebendige Wärmebildgrafiken, was es zu einer idealen Lösung für Echtzeit-Wärmebildüberwachungs- und Beobachtungsanwendungen macht.

Das Modul unterstützt eine einfache Sekundärentwicklung und Systemmodifikation und kann an mehrere Anwendungsbereiche angepasst werden, darunter industrielle Bildverarbeitung, Brandbekämpfung und Rettung, Sicherheitsüberwachung und Außenbeobachtung. Dies ist besonders vorteilhaft für OEM-Kunden, die eine sekundäre Entwicklung und Integration in verschiedene Wärmebildkameras und Infrarotkameras benötigen.

Hauptmerkmale
  • Verschlussloses Design für flüssigeres Sehen:Während des Betriebs ist keine Verschlusskalibrierung erforderlich, wodurch Bildruckeln vermieden wird, die bei herkömmlichen Verschlusssystemen häufig auftreten. Der geräuschlose Betrieb gewährleistet eine diskrete Nutzung ohne mechanische Geräusche.
  • Kompakt und leicht, flexibel integrierbar:Gesamtsystemabmessungen nur 25,4 x 25,4 x 22,7 mm, Gewicht des bloßen Kerns ≤26 ± 1,5 g. Das platzsparende Strukturdesign ermöglicht eine flexible Systemauslegung und -integration.
  • Funktionsreiche, nahtlose Integration:Unterstützt hochauflösende Algorithmen, Bild-in-Bild, anpassbares OSD, Schlafmodus, Ein-Klick-Kalibrierung und Kompatibilität mit verschiedenen Micro-OLED-Displays. Kompatibel mit mehreren optischen Linsen und Erweiterungskomponenten für eine einfache Sekundärentwicklung und Systemanpassung.
Produktspezifikationen
Modell iSE412
IR-Detektor-Anzeigen
Empfindliches Material VOx
Auflösung 384×288
Pixelgröße 12μm
Spektrale Reaktion 8μm ~ 14μm
Typisches NETD ≤30mK
Bildverarbeitung
Effektive Pixel 384×288
Digitale Bildrate 50Hz
Startzeit 6s
Digitales Video YUV420/YUV422/RGB888/RAW
Bildalgorithmus NUC/DRC/DNS/DDE/SFFC
Ohne Verschluss Unterstützt
Bildanzeige 10 Typen (White Hot/Lava/Iron Red/Hot Iron/Medical/Arctic/Rainbow 1/Rainbow 2/Tint/Black Hot)
Bildrichtung Horizontal/Vertikal/Diagonal
Digitaler Zoom 1x/2x/4x/8x
Bildhelligkeit Automatisch/manuell
Bildkontrast Automatisch/manuell
Kompensationsmodus Handbuch
Elektrisch
Standardmäßige externe Schnittstelle
50-polig: BP040SB-50-0114-B-R0
Kommunikationsschnittstelle TTL-232/USB2.0
Digitale Videoschnittstelle DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE
Erweiterungskomponenten USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE
Elektrische Schnittstelle
Versorgungsspannung 2,7 V ~ 5,3 V
Typischer Stromverbrauch 0,8 W bei 50 Hz bei 23 ± 3 °C
Mechanisch/Objektiv
Blanke Kerngröße (mm) 25,4×25,4×22,7 φ36×24,3
Gewicht des bloßen Kerns (g) 26±1,5 28±1,5
Optische Linse
Athermischer Fixfokus: 4,9/9,1/13/19 mm
Fester Fokus athermisch: 25 mm/35 mm
Verschlusskomponenten Optional
Vibration 5,35 g, zufällige Vibration, 3-Achsen
Auswirkungen Halbe Sinuswelle, 40 g/11 ms, Aufprallrichtung X-Achse, 3-fach 1500 g bei 0,4 ms
Schutzstufe IP67 (Frontlinse)
Umweltanpassungsfähigkeit
Betriebstemperatur -40℃~+70℃
Lagertemperatur -45℃~+85℃
Luftfeuchtigkeit 5 % ~ 95 %, nicht kondensierend
Zertifizierung ROHS2.0/REACH
Industrielle Anwendungen

Der iSE412-Wärmebildkamerakern wird häufig in den Bereichen industrielle Bildverarbeitung, Brandbekämpfung und Rettung, Sicherheitsüberwachung, Außenbeobachtung, maschinelles Sehen, Unterhaltungselektronik und verwandte Bereiche eingesetzt.

Standardisierter Service
  • Vollständige Dokumentation:Produkthandbücher, Einrichtungsanleitungen und Auswahlreferenzen für den Einstieg ohne Rätselraten.
  • Entwicklungs- und Testunterstützung:Integrierte Mustertests, Leistungsbewertung und Parameterüberprüfung leicht gemacht.
  • Erweitertes Entwickler-Toolkit:SDKs, APIs, Algorithmen und Debugging-Tools für eine tiefe Integration.
  • Technischer Remote-Support:Support rund um die Uhr mit schneller Reaktion und zeitnaher Lösung bei kritischen Problemen.
  • Garantie:Originalteile und strikte Einhaltung der Prozesse zur Wiederherstellung der optimalen Leistung.
Häufig gestellte Fragen
1. Vorteile der optischen Gasbildgebung
  • Zeitsparend & effizient:Unterstützt groß angelegte Echtzeiterkennung, schnelle Leckortung, keine Unterbrechung der Produktion erforderlich.
  • Fernerkennung:Arbeitet abseits gefährlicher und komplexer Bereiche, berührungslose, zerstörungsfreie Prüfung, ohne zusätzliche Strahlungsquelle.
  • Einfach zu analysieren:Intuitive Bildgebung, sofortige Speicherung, bequeme Analyse.
  • Multifunktionsinspektion:Eine Vielzahl von Gasen kann erkannt werden, mit hervorragender Funktion zur Fernmessung der Temperatur.
