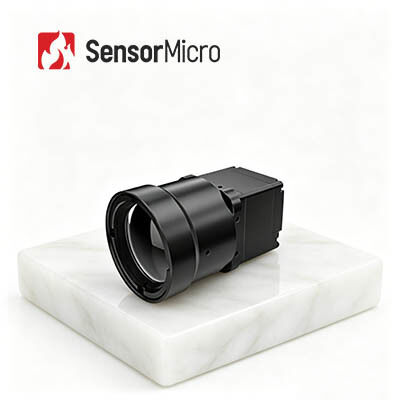

Ungekühlter LWIR-Wärmebildkamerakern mit einer Auflösung von 640 x 512 und einer Pixelgröße von 12 μm für Brandbekämpfung und Rettung
| Herkunftsort | China |
|---|---|
| Markenname | SensorMicro |
| Zertifizierung | ISO9001:2015; RoHS; Reach |
| Modellnummer | iSE612 |
| Min Bestellmenge | 1 Stück |
| Preis | Verhandelbar |
| Zahlungsbedingungen | T/T |
Produktdetails
| Typischer Stromverbrauch | 0,8 W bei 50 Hz bei 23 ± 3 °C | Auflösung | 640x512 / 12μm |
|---|---|---|---|
| Kameraobjektiv | Mehrere verfügbar | NETD | ≤20mK |
| Spektralbereich | 8~14μm LW | Digitale Bildrate | 50Hz |
| Hervorheben | Wärmekamera-Kern der Rettungs-LWIR,Ungekühlter Wärmekamera-Kern LWIR |
||
Produkt-Beschreibung
LWIR ungekühlte Thermalkamera 640x512 12μm für Feuerwehr und Rettung
Produktübersicht
Der Infrarotkamera-Kern der iSE612 basiert auf unserem unabhängig entwickelten ApexCore 640×512/12μm Keramik-Wärmedetektor.Es eliminiert die Ausrichtung des Verschlusses und verhindert Stottern und LärmAusgestattet mit Super-Auflösung, Bild-in-Bild, anpassbarem OSD und elektronischen Zoom-Funktionen, unterstützt dieser SWaP-optimierte Kern mehrere Video-Schnittstellen und Objektive.Es liefert eine hervorragende Bildverarbeitung., ideal für die industrielle Sicht, die Brandbekämpfung, die Sicherheitsüberwachung, das Bildverarbeitungssystem und die Unterhaltungselektronik.
Hauptmerkmale
- Glatt, stabil und kostengünstig- Keine Kalibrierung des Verschlusses während des Betriebs erforderlich, wodurch das Stottern des Bildes, das in traditionellen Verschlusssystemen üblich ist, beseitigt wird.Adoptiert einen kostengünstigen Keramikverpackungsdetektor mit NETD≤20mK
- Kompakt und leicht, flexibel für die Integration- Abmessungen von nur 25,4 × 25,4 × 22,7 mm, Gewicht des Kerns ≤ 26±1,5 g. Platzeinsparende Struktur ermöglicht ein flexibles Systemlayout und -integration
- Vielfache Funktionen für eine nahtlose Integration- Unterstützt Super-Auflösung Algorithmen, Bild-in-Bild, anpassbare OSD, Sleep-Modus, One-Click-Kalibrierung, und Kompatibilität mit verschiedenen Micro OLED-Displays.Kompatibel mit mehreren optischen Linsen und Erweiterungskomponenten für einfache Sekundärentwicklung und Systemanpassung
Produktspezifikationen
| Modell | ISE612 | |
| Indikatoren für IR-Detektoren | ||
| Empfindliches Material | VOx | |
| Entschließung | 640 × 512 | |
| Pixelgröße | 12 μm | |
| Spektralreaktion | 8 μm bis 14 μm | |
| Typische NETD | ≤ 20mK | |
| Bildverarbeitung | ||
| Digitale Bildrate | 50 Hz | |
| Startzeit | 6s | |
| Digitales Video | Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen, die mit einem Fahrzeug ausgestattet sind. | |
| Bildalgorithmus | NUC/DRC/DNS/DDE/SFFC | |
| ohne Verschluss | Unterstützt | |
| Bildanzeige | 10 Typen (weiß heiß/Lava/Eisenrot/heiß Eisen/Medizinisch/Arktis/Regenbogen 1/Regenbogen 2/Tint/Schwarz heiß) | |
| Bildrichtung | Horizontale/vertikale/diagonale | |
| Digitales Vergrößern | 1x/2x/4x/8x | |
| Elektrotechnik | ||
| Standard-Außenschnittstelle | 50-Pin:Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Zulassungsdauer ist die Zulassungsdauer zu überprüfen. | |
| Kommunikationsoberfläche | TTL-232/USB2.0 | |
| Digitale Videooberfläche | DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE | |
| Erweiterungskomponenten | Einheitliche Datenverarbeitungsanlagen für die Bereitstellung von Daten | |
| Elektrische Schnittstelle | ||
| Versorgungsspannung | 20,7 V bis 5,3 V | |
| Typischer Stromverbrauch | 0.8W@50Hz@23±3°C | |
| Mechanische/Objektive | ||
| Größe des Kerns ((mm)) | 25.4 × 25.4 × 22.7 mm | φ36×24,3 mm |
| Gewicht des Kerns (g) | 26 ± 1.5 | 28±1.5 |
| Optische Linsen | Festfokus Athermal: 4,8 mm/9,1 mm/13 mm/19 mm | Festfokus Athermal: 25mm/35mm/50mm/70mm/100mm Handfokus: 25 mm/35 mm/50 mm Motorisierte Linse: 75 mm/100 mm/150 mm Kontinuierlicher Zoom: 15~75mm/20~100mm/28~90mm/30~150mm/30~180mm/25~225mm |
| Wirkung | Halb Sinuswelle, 40 g / 11 ms, Aufprallrichtung X-Achse, 3 mal | 1500 g@0,4 ms |
| Vibrationen | 5.35g, zufällige Vibrationen, 3-Achse | |
| Komponenten der Verschlüsse | Zusätzlich | |
| Anpassungsfähigkeit an die Umwelt | ||
| Betriebstemperatur | -40°C bis +70°C | |
| Speichertemperatur | -45°C bis +85°C | |
| Luftfeuchtigkeit | 5% bis 95%, nicht kondensierend | |
| Zertifizierung | Einheitliche Sicherheitsnormen | |
Industrieanwendungen
Das Thermal-Imaging-Modul iSE612 wird in der industriellen Bildverarbeitung, bei der Brandbekämpfung und Rettung, bei der Sicherheitsüberwachung, bei der Außenbeobachtung, bei der Maschinellen Bildverarbeitung, bei der Verbraucherelektronik usw. weit verbreitet.
Unternehmensprofil
SensorMicro ist der weltweit führende Hersteller und Dienstleister von Infrarotdetektoren.Es ist bereit, Kunden auf der ganzen Welt mit leistungsstarken nicht gekühlten und gekühlten Wärmebilddetektoren zu versorgen und seine professionelle Anwendungserfahrung zu teilen.
SensorMicro liefert fortschrittliche Infrarotdetektoren, Kamera-Kerne und Module mit vielseitigen Formaten und Wellenbändern.Unsere Produkte lassen sich nahtlos in verschiedene Systeme integrieren, was Anwendungen der nächsten Generation für Bildgebung und Sensorik in verschiedenen Branchen ermöglicht..
SensorenMikro-Detektoren sind in Thermographie, Sicherheit und Überwachung, persönlicher Sicht, Automobil- und Verbraucherinfrarotprodukten weit verbreitet.Die Produktionskapazität von SensorMicro ermöglicht es, die wachsende Nachfrage aller bestehenden und aufstrebenden Märkte zu decken..
Häufig gestellte Fragen
1. Räumliche Auflösung
Als Indikator für die Klarheit des Wärmebildes zeigt es die Fähigkeit, die räumliche Form des Ziels aufzulösen, und wird normalerweise in mrad (Milliradien) ausgedrückt.
Die räumliche Auflösung ist ein Maß für das kleinste Objekt, das vom Sensor aufgelöst werden kann, oder die für das sofortige Sichtfeld (IFOV) des Sensors abgebildete Bodenfläche.Der IFOV wird von der Größe des einzelnen Detektionselementes beeinflusst, d und die Brennweite der Linse, f.
Das ist iFOV = d / f
Für eine bestimmte Entfernung ist der kleinere räumliche Auflösungswert, das kleinere Ziel und reichere Details zu sehen.je größer die Reichweite, desto besser wird er erkannt..
