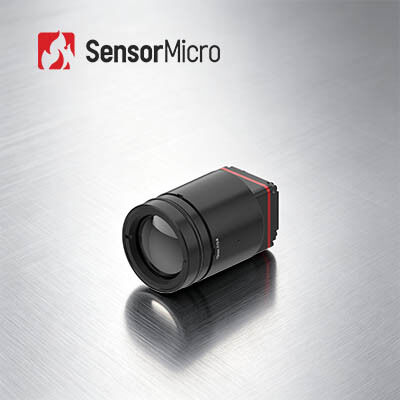

1280×1024 Auflösung 8μm Pixelgröße 30mK NETD ungekühltes Wärmebildkameramodul High Definition

  • 1280×1024 Resolution 8μm Pixel Size 30mK NETD Uncooled Thermal Imaging Camera Module High Definition
Herkunftsort China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer iTL1208
Min Bestellmenge 1 Stück
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Auflösung 1280x1024 / 8μm Kameraobjektiv Mehrere verfügbar
Bildalgorithmus NUC/3DNR/DNS/DRC/EE NETD ≤30mK
Spektralbereich 8~14μm LW Digitale Videooberfläche MIPI-CSI
Hervorheben

Infrarotkamera-Modul 640x512

,

Uav-Nutzlasten-Infrarotkamera-Modul
Hinterlass eine Nachricht
Produkt-Beschreibung
1280×1024 / 8μm nicht gekühltes Wärmebildkameramodul hochauflösend
Produktübersicht

Wir empfehlen Ihnen gerne unser iTL1208 Wärmebildmodul, den iTL1208 8μm Megapixel Infrarotkamera-Kern,speziell für globale Käufer konzipiert, die sich auf geringe SWaP- und kostengünstige thermische Komponenten konzentrierenDieses kompakte Modul verfügt über eine Gesamtgröße von 22,6 × 22,6 × 34,5 mm und ein Nettogewicht von 35,7 g mit einem standardmäßigen 12 mm-Objektiv, wodurch es für überseeische mainstream-Handheld- und mobile Endprodukte sehr anpassungsfähig ist.

Es bietet eine hervorragende Wärmeempfindlichkeit mit 30mK NETD und scharfen 1280×1024 HD-Wärmebildern, unterstützt durch integrierte Bild-Tuning-Algorithmen.doppelte RAW/YUV-DatenleistungWir unterstützen Probenprüfungen, Versuchsbestellungen für kleine Chargen und eine vollständige grenzüberschreitende technische Anleitung für die lokale Produktmontage und Markteinführung.

Hauptmerkmale
  • Extrem leichtes Design
    Kompakte Größe von 22,6 × 22,6 × 34,5 mm und Gewicht von 35,7 g (einschließlich einer 12 mm-Objektive)
    Unter den höchsten Integrationsniveaus in seiner Klasse
  • Hohe Empfindlichkeit, präzise Erkennung
    8 μm ultrakleine Pixelgröße mit einer Auflösung von 1280×1024, die feine Details und klare Bilder liefert
    Typische NETD ≤ 30mK, die eine zuverlässige Erkennung subtiler Temperaturunterschiede ermöglicht
  • Vereinfachte Entwicklung, schnelle Integration
    Mehrere Optikobjektivoptionen zur Verfügung, um unterschiedliche Anwendungsanforderungen zu erfüllen
    Unterstützt die MIPI CSI Bild-Ausgabe-Schnittstelle
    Ausgabe von RAW- und YUV-Bilddaten, mit Steuerung über Serienanschluss/I2C
Produktspezifikationen
Modell Einheimische Erzeugnisse
Indikatoren für IR-Detektoren Empfindliches Material: VOx
Auflösung: 1280×1024
Pixelgröße: 8 μm
Spektralantwort: 8 μm bis 14 μm
Typische NETD: ≤ 30mK
Bildverarbeitung Digitale Bildrate: 25/30Hz
Startzeit: ≤ 6 Sekunden
Digitales Video: RAW/YUV
Bildalgorithmus: NUC/3DNR/DNS/DRC/EE
Bilddarstellung: 10 Typen (weiß heiß/Lava/Eisenrot/heiß Eisen/medizinisch/arktisch/Regenbogen 1/Regenbogen 2/Tint/schwarz heiß)
PC-Software Modulsteuerung und Videoanzeige
Elektrotechnik Standard-Außenschnittstelle: 34Pin_Connector Schnittstelle: BP04SD-34-0065-R0
Kommunikationsschnittstelle: TTL-232/I2C
Digitale Video-Schnittstelle: MIPI-CSI
Versorgungsspannung: 4,5-5,5 V
Typischer Stromverbrauch: 1 Watt
Mechanische Größe (einschließlich Linse):
• mit 5mm-Objektiv: 22,6mm × 22,6mm × 50mm (Objektiv Außendurchmesser Φ37mm)
• Mit einer 10mm-Objektive: 22,6 mm × 22,6 mm × 45,3 mm (Außendurchmesser Φ33 mm)
• mit 12mm-Objektiv: 22,6mm × 22,6mm × 34,5mm (Objektiv Außendurchmesser Φ26,6mm)
• Mit einer 17mm-Objektive: 22,6mm × 22,6mm × 35,4mm (Außendurchmesser Φ27mm)
• Mit einer 25mm-Objektive: 22,6 mm × 22,6 mm × 44,2 mm (Außendurchmesser Φ33 mm)
• mit 35mm-Objektiv: 22,6mm × 22,6mm × 50,9mm (Objektiv Außendurchmesser Φ43,2mm)

Gewicht (einschließlich Linse):
• 85,5±4,5 g (mit 5mm-Objektiv)
• 70,5±3,6 g (mit 10 mm-Objektiv)
• 35,7 ± 2 g (mit 12 mm-Objektiv)
• 40,7 ± 2,1 g (mit 17mm-Objektiv)
• 71,0±3,6 g (mit 25mm-Objektiv)
• 110±5,5 g (mit 35mm-Objektiv)
Anpassungsfähigkeit an die Umwelt Betriebstemperatur: -40°C bis +70°C
Lagertemperatur: -45°C bis +85°C
Luftfeuchtigkeit: 5% bis 95%, nicht kondensierend
Vibration: 5,35 Gramm, zufällige Vibration, 3-Achse
Schlag: Halb-Sinus-Welle, 40g/11ms, Schlagrichtung X-Achse, 3 mal
Zertifizierung: ROHS2.0/REACH
Optische Linse: Festfokus Athermal: 5/10/12/17/25/35mm
Industrieanwendungen
  • Waldbrandbekämpfung
  • Leistungssicherung
  • Inspektion der Photovoltaik
  • Überwachung der Sicherheit
  • Tragbare Geräte
  • Tragbare Geräte
Produktvorteile
  • Vielfältiges Produktportfolio
    Eine breite Palette von Produktformaten, einschließlich Infrarotdetektoren, Kamerakernen und Modulen, um verschiedene Integrationsanforderungen zu erfüllen.
  • Vielfältige Produkte
    Mehrfache Auflösungen, Pixelgrößen, Wellenbänder und Kombinationen von Objektivoptionen bieten eine größere Flexibilität für verschiedene Anwendungen.
  • Außergewöhnliche Leistung
    Klare Bildgebung, kompakte Größe, geringer Stromverbrauch, hohe Empfindlichkeit und hohe Zuverlässigkeit - für eine breite Palette von Umweltproblemen konzipiert.
  • Einfache Integration
    Mehrere Schnittstellenoptionen machen die Integration einfach und ermöglichen eine schnelle Entwicklung in mehreren Anwendungsfeldern.
Häufig gestellte Fragen
Was ist DRI Range?
Es ist ein Mittel zur Messung der Entfernung, auf der ein Infrarotdetektor ein Bild eines bestimmten Ziels erzeugen kann, und kann in Detektionsbereich, Erkennungsbereich und Identifikationsbereich unterteilt werden.

D (Erkennung): Fähigkeit, ein Objekt vom Hintergrund zu unterscheiden
R (Erkennung): Fähigkeit zur Einstufung der Objektklasse (Tier, Mensch, Fahrzeug, Boot...)
I (Identifizierung): Fähigkeit, den Gegenstand ausführlich zu beschreiben (Mann mit Hut, Reh, Jeep...)

Gemäß Johnsons Kriterien beträgt die Wahrscheinlichkeit, dass das Ziel aus der DRI-Distanz sichtbar wird, 50%.3:6 (oder 1:4:8) und die entsprechende Mindestzahl an Pixeln beträgt 2:612 (oder 2:816.

Angenommen, der Zieldurchmesser ist H, die Brennweite ist f, die Pixelgröße ist d und die Anzahl der Linienpaare ist n, dann ist die Sichtweite L=H×f/(2n×d)
