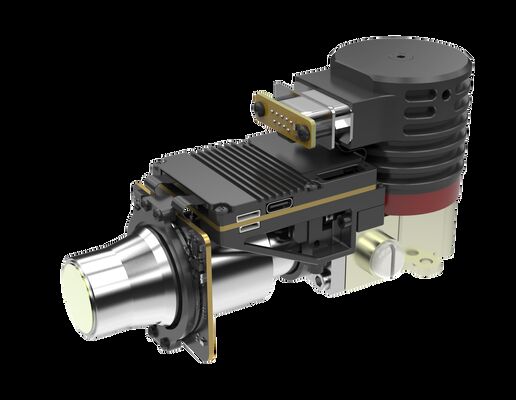

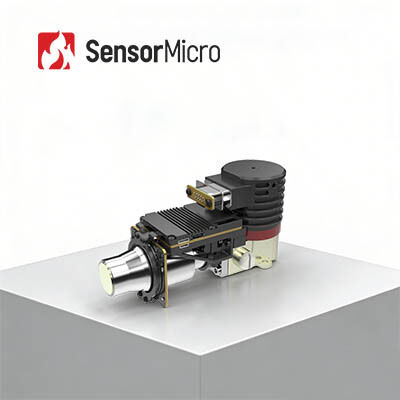

MWIR 320x256/30µm Optischer Gasbildgebungskamera-Kern für Handheld-Wärmebildgerät

  • MWIR 320x256/30µm Optical Gas Imaging Camera Core for Handheld Thermal Imager
Herkunftsort Wuhan, Provinz Hubei, China
Markenname SensorMicro
Zertifizierung RoHS; Reach
Modellnummer LFM330Z5
Min Bestellmenge 1 Stück
Preis negotiable
Zahlungsbedingungen L/C, T/T
Produktdetails
Spektralbereich 3,8 ± 0,1 ~ 4,1 ± 0,1 μm Stil Gekühltes Infrarotmodul
Gewicht ≤680g GRÖSSE 142 mm × 58,5 mm × 80 mm
Auflösung 320x256/30μm NETD 20mK (F3)
Hervorheben

MWIR-Kamera mit 23-mm-Objektiv

,

MWIR-Kamera zur Visualisierung von Gaslecks

,

optische ISO9001-Gasbildkamera
Hinterlass eine Nachricht
Produkt-Beschreibung
MWIR 320x256/30μm Optical Gas Imaging Infrarotkamera Kern für Handheld Thermal Imager
Produktübersicht

Das LFM330Z5 ist ein gekühltes Infrarotkameramodul, das speziell für die Temperaturmessung durch Flammen in hochtemperaturen Industrieumgebungen entwickelt wurde.Es integriert einen 320x256/30μm gekühlten MWIR-Infrarotdetektor zur Visualisierung von hochtemperaturen Zielen unter flammenintensiven Bedingungen, bei denen traditionelle Detektionsmethoden fehlschlagen.

Wesentliche Merkmale
  • Klares Gasaufnehmen mit einer optischen Konfiguration hoher Empfindlichkeit
  • Hohe Zuverlässigkeit für anspruchsvolle industrielle Anwendungen
  • Einfache Integration mit Unterstützung für verschiedene Schnittstellen und RAW/YUV-Ausgabe
  • Weite Anwendungsfälle für Handheld-, Mobil- oder Festplatformen
Technische Spezifikation
Modulmodell LFM330Z5
Entschließung 320*256
Pixelgröße 30 μm
Spektralreaktion 30,8 ± 0,1 μm 4,1 ± 0,1 μm
Typische NETD 20mK (F3)
Bildrate 30 Hz/60 Hz
Digitale Video-Schnittstellen Standard: DVP/LVDS/USB2.0
Optional: Cameralink/USB3.0/GigE/SDI/MIPI/Ein-Modus-Faser/Multi-Mode-Faser
Kommunikationsschnittstellen Standard: USB2.0/LV-TTL
Optional: RS422/CAN/USB3.0/Gig
Abkühlzeit (23°C) ≤ 8min@12V
Stabiler Stromverbrauch (23°C) ≤ 10 W
Abmessungen 142*58,5*80 mm
Gewicht ≤ 680 g
Betriebstemperatur -40°C+71°C
Optionen für die Brennweite 23 mm/55 mm
Industrieanwendungen
  • Metallurgische Betriebe einschließlich der Stahlherstellung, der Aluminiumschmelze und der Kupferraffination
  • Petrochemische Anlagen, in denen Heizungen, Reformer, Cracker und Verbrennungsanlagen betrieben werden
  • Kraftwerke mit Kohle-, Gas- und Biomasseboilern
Produktlinie
MWIR 320x256/30µm Optischer Gasbildgebungskamera-Kern für Handheld-Wärmebildgerät 0
Häufig gestellte Fragen
Vorteile der optischen Gasbildgebung
  • Zeitersparnis und Effizienz: Unterstützt die groß angelegte Echtzeitdetektion und schnelle Leckortung ohne Unterbrechung der Produktion
  • Langstreckenerkennung: Berührungslose Prüfung von sicheren Entfernungen ohne zusätzliche Strahlungsquellen
  • Einfach zu analysieren: Intuitive Bildgebung mit sofortiger Speicherung und praktischen Analysefunktionen
  • Mehrfunktionsprüfung: Erfasst verschiedene Gase mit ausgezeichneter Ferntemperaturmessfunktion
Arbeitsprinzip der optischen Gasaufnahme

Die optische Gasbildaufnahme ist eine Infrarot-Technologie, die unsichtbare Industriegase visualisiert.Sie erzeugen einen Strahlungsunterschied zwischen Gas und Hintergrund.Der Infrarotdetektor für die Gasleckage mit eingebautem Schmalbandfilter empfängt nur das Infrarotband in der Nähe des Gasabsorptionsspitzen.Umwandlung der Strahlungsdifferenz in sichtbare Infrarotbilder.
