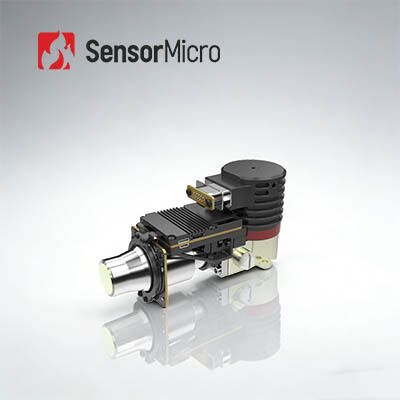

Gekühlter optischer Gasbildgebung MWIR Infrarot-Kamera-Kern mit 320x256/30μm zur Messung durch Flammen

  • Cooled Optical Gas Imaging MWIR Infrared Camera Core with 320x256/30μm for Measurement through Flames
Herkunftsort Provinz Wuhans, Hubei, China
Markenname SensorMicro
Zertifizierung RoHS; Reach
Modellnummer LFM330Z5
Min Bestellmenge 1 Stück
Preis negotiable
Zahlungsbedingungen L/C, T/T
Produktdetails
Funktion Messung durch Flammen Brennweite 23mm/55mm
Auflösung des Detektors 320 x 256 Pixelgröße 30μm
NETD 20mK (F3) Spektralbereich 3,8 ± 0,1 ~ 4,1 ± 0,1 μm
Hervorheben

MWIR-Kamera mit optischer Gasbildgebung

,

MWIR-Kamera mit gekühlter Gasbildgebung
Hinterlass eine Nachricht
Produkt-Beschreibung

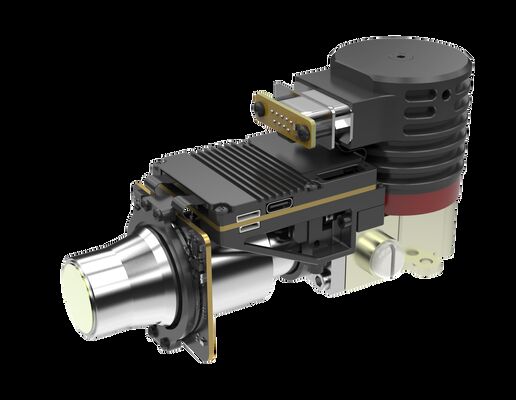

Gekühlter optischer Gasbildgebung MWIR Infrarot-Kamera-Kern 320x256 30μm
Hochleistungs-Wärmebildkamera-Kern für Messungen durch Flammen in industriellen Umgebungen
Produktübersicht
In Industriestandorten wie der Metallurgie und Petrochemie arbeiten Anlagen wie Öfen, Ofenwände und Heizöfen in Hochtemperatur-Verbrennungsumgebungen mit starker Flammenstörung. Herkömmliche Detektionsmethoden haben Schwierigkeiten, unter diesen Bedingungen eine effektive Beobachtung der inneren Strukturen oder des Oberflächenzustands zu erreichen.
Der Infrarot-Wärmebildkamera-Kern LFM330Z5 wurde speziell für Hochtemperatur-Beobachtungsanwendungen in Flammenumgebungen entwickelt. Mit außergewöhnlichen Flammenpenetrationseigenschaften bildet er Hochtemperatur-Zieloberflächen präzise ab und überwacht sie, wodurch die Inspektionseffizienz erheblich verbessert und gleichzeitig Betriebsrisiken effektiv reduziert werden.
Hauptmerkmale
  • Klare Gasbildgebung mit hochsensibler optischer Konfiguration
  • Hohe Zuverlässigkeit für anspruchsvolle industrielle Anwendungen
  • Einfache Integration, die verschiedene Schnittstellen und RAW/YUV-Bildausgabe unterstützt
  • Breite Anwendungsszenarien, geeignet für Handheld-, mobile oder fest installierte Plattformen
Produktspezifikationen
Modell LFM330Z5
Auflösung 320*256
Pixelgröße 30μm
Spektralbereich 3.8±0.1μm～4.1±0.1μm
Typisches NETD 20mK (F3)
Bildrate 30Hz/60Hz
Digitales Video Standard: DVP/LVDS/USB2.0
Optional: Cameralink/USB3.0/GigE/SDI/MIPI/Singlemode-Faser/Multimode-Faser
Kommunikation Standard: USB2.0/LV-TTL
Optional: RS422/CAN/USB3.0/GigE
Abkühlzeit (23℃) ≤8min@12V
Stabile Leistungsaufnahme (23℃) ≤10W
Größe (mm) 142*58.5*80
Gewicht (g) ≤680
Betriebstemperatur -40℃～+71℃
Brennweite 23mm/55mm
Industrielle Anwendungen
Der gekühlte Wärmebildkamera-Kern LFM330Z5 wird für Messungen durch Flammen in verschiedenen industriellen Prozessen verwendet:
  • Metallurgische Prozesse einschließlich Stahlherstellung, Aluminiumschmelzen und Kupferraffination mit Hochtemperaturöfen, Konvertern und Pfannen mit intensiven Flammen und Rauch
  • Petrochemische Anlagen, die großtechnische Feuerungsanlagen, Reformer, Cracker und Verbrennungsanlagen mit offenen Flammen und starkem Rauch betreiben
  • Kohle-, gas- und biomassegefeuerte Kraftwerke, die auf Kesseln mit intensiver Flammenverbrennung basieren
Kerntechnologie
Starke F&E-Fähigkeiten: SensorMicro ist eines der frühesten Unternehmen in China, das antimonidbasierte Type-II-Superlattice (T2SL) gekühlte Infrarotdetektoren erforscht und die heimische Massenproduktion und technische Anwendungen mit bewährten Fähigkeiten in MWIR, LWIR, Großformat-Arrays und Hochtemperatur-Detektoren vorantreibt.
Führende technologische Errungenschaften: SensorMicro führt den SWaP³-Technologieentwicklungstrend an und zeichnet sich durch Großformat-Arrays, kleine Pixeltechnologie, Hochtemperaturbetrieb, Miniaturisierung, hohe Leistung und geringen Stromverbrauch aus.
Komplette Lieferkette: Integrierte Technologie von Chipdesign und Kühlerherstellung bis hin zu Hochvakuumverpackungsprozessen gewährleistet eine stabile Lieferkette, zuverlässige Qualität und erhebliche Kostenvorteile.
Häufig gestellte Fragen
Was sind die Prinzipien der optischen Gasbildgebungstechnologie?
Mit der rasanten industriellen Entwicklung können giftige und schädliche Gase während der Produktion, des Transports und der Verwendung austreten, was zu Bränden, Explosionen und Umweltverschmutzung führt und gleichzeitig die Sicherheit von Personen und Eigentum gefährdet.
Die Optical Gas Imaging (OGI)-Technologie nutzt die Absorptionseigenschaften von Gasen gegenüber Infrarotstrahlung in bestimmten Wellenlängenbereichen. Durch die Erkennung von Infrarotstrahlungsunterschieden zwischen Gasen und der Umgebung werden Leckagen von Gasen visuell abgebildet. Diese Technologie ermöglicht eine schnelle Leckageerkennung ohne Arbeitsunterbrechung, eine genaue Lokalisierung der Leckagequelle und eine rechtzeitige Gefahrenerkennung, um Unfälle zu vermeiden.
