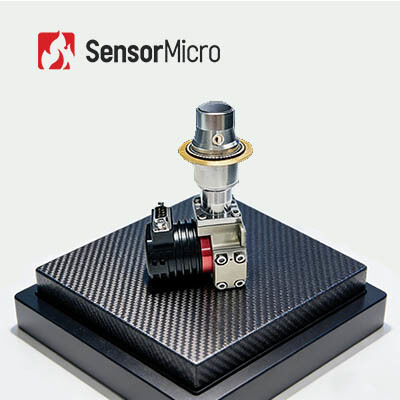

320×256/30μm MWIR-gekühlter Infrarot-FPA-Detektor zur Temperaturmessung in petrochemischen Anlagen

  • 320×256/30μm MWIR Cooled Infrared FPA Detector for Temperature Measurement in Petrochemical Plants
Herkunftsort Provinz Wuhans, Hubei, China
Markenname SensorMicro
Zertifizierung RoHS; Reach
Modellnummer LFD330Z5
Min Bestellmenge 1-teilig
Preis negotiable
Zahlungsbedingungen L/C, T/T
Produktdetails
MTTF ≥10000h Stromverbrauch (23 ℃) ≤15W@12V (Spitze); ≤7W@12V (stabil)
Auflösung des Detektors 320 x 256 Pixelgröße 30μm
NETD 20mK (F3) Spektralbereich 3,8 ± 0,1 ~ 4,1 ± 0,1 μm
Hervorheben

30uM gekühlter Wärmebildsensor

,

MWIR-Wärmebildsensor 320x256
Hinterlass eine Nachricht
Produkt-Beschreibung
320*256/30µm MWIR gekühlter Infrarot-FPA-Detektor für Temperaturmessungen in petrochemischen Anlagen
In industriellen Umgebungen wie der Metallurgie und petrochemischen Anlagen arbeiten Geräte wie Öfen, Ofenwände und Heizöfen unter Hochtemperatur-Verbrennungsbedingungen mit erheblichen Flammenstörungen. Herkömmliche Detektionsmethoden haben Schwierigkeiten, eine effektive Beobachtung der inneren Strukturen oder Oberflächenbedingungen zu ermöglichen.
Der Infrarotdetektor LFD330Z5 wurde speziell für Hochtemperatur-Beobachtungsanwendungen in Flammenumgebungen entwickelt. Er wandelt Infrarotstrahlung von Zielen innerhalb des Wellenlängenbereichs von 3,8 bis 4,1 µm in elektrische Signale um. Mit standardmäßigen mechanischen, optischen und elektronischen Schnittstellen bietet der LFD330Z5 eine hervorragende Erweiterbarkeit und ist weit verbreitet für die Temperaturüberwachung in petrochemischen Anlagen und Raffinerien einsetzbar. Mit überlegenen Flammenpenetrationseigenschaften liefert er eine genaue Bildgebung und Überwachung von Hochtemperaturoberflächen wie Öfen und Ofenwänden, wodurch die Inspektionseffizienz erheblich gesteigert und gleichzeitig die Betriebsrisiken reduziert werden.
Hauptmerkmale
Optische Gasbildgebung
  • Langstrecken-Berührungslose Detektion
  • Hohe Effizienz, Sicherheit und großer Detektionsbereich
Hohe Empfindlichkeit
  • Hochempfindlicher gekühlter Infrarotdetektor mit außergewöhnlicher Temperaturmess-Effizienz
Hohe Zuverlässigkeit & einfache Integration
  • Unterstützt verschiedene Schnittstellen und RAW/YUV-Bildausgabeformate
Breite Anwendungsszenarien
  • Integrierte Anwendungen, geeignet für Handheld-, mobile oder fest installierte Plattformen
Produktspezifikationen
Detektormodell LFD330Z5
Auflösung 320*256
Pixelgröße 30µm
Spektralbereich 3.8±0.1µm～4.1±0.1µm
Typisches NETD 20mK (F3)
Abkühlzeit (23℃) ≤7min@12V
Stromverbrauch (23℃) ≤15W@12V (Spitze)
≤7W@12V (Stabil)
Größe (mm) 142*58.5*71
Gewicht (g) ≤600
Betriebstemperatur -45℃～+71℃
Lagertemperatur -55℃～+71℃
MTTF ≥10000h
Industrielle Anwendungen
Der gekühlte MWIR-Wärmebilddetektor LFD330Z5 ist für Kunden mit starken Entwicklungskapazitäten konzipiert. In industriellen Umgebungen wie der Metallurgie und petrochemischen Anlagen, in denen Geräte unter Hochtemperatur-Verbrennungsbedingungen mit starker Flammenstörung arbeiten, ermöglicht dieser gekühlte Wärmesensor die schnelle Erkennung von Hochtemperaturoberflächen, einschließlich Brennkammern und Wänden. Diese Integration verbessert die Inspektionseffizienz erheblich und reduziert gleichzeitig die Betriebsrisiken.
Technologische Vorteile der optischen Gasbildgebung
  • Berührungslose & Fern-Detektion: Führen Sie Inspektionen aus sicheren Entfernungen in gefährlichen und komplexen Bereichen durch, um die Sicherheit des Personals durch berührungsfreie zerstörungsfreie Prüfung zu gewährleisten
  • Schnelle Ortung der Leckagequelle: Unterstützt die Echtzeit-Detektion über große Bereiche, um Leckagequellen schnell zu identifizieren, ohne die Produktion zu unterbrechen
  • Visualisieren Sie Gaslecks: Zeigt Leckagestellen intuitiv und hocheffizient an, wodurch die Notwendigkeit einer Punkt-für-Punkt-Inspektion entfällt
  • Verbessern Sie die Inspektionssicherheit: Sicherere Detektionsmethoden tragen dazu bei, Unfallrisiken zu reduzieren und betriebliche Verluste zu minimieren
Häufig gestellte Fragen
Was ist Infrarot-Wärmebildgebung?
In der Natur emittieren alle Objekte mit Temperaturen über dem absoluten Nullpunkt (-273℃) Infrarotstrahlung. Durch die Verwendung eines Infrarotkamera-Detektors zur Messung der Infrarotstrahlungstemperaturdifferenz zwischen Zielen und ihrem Hintergrund können unterschiedliche Infrarotbilder (Wärmebilder) erhalten werden.
Wie funktionieren Infrarotdetektoren?
Von Zielen emittierte Infrarotstrahlung gelangt in den Erfassungsbereich des Wärmedetektors. Der Infrarotdetektor wandelt dann Strahlungssignale unterschiedlicher Intensität in entsprechende elektrische Signale um, die verstärkt und verarbeitet werden, um für das bloße Auge sichtbare Infrarotbilder zu erzeugen.
Welche Vorteile haben gekühlte Infrarotdetektoren?
Gekühlte Infrarot-Fokalebene-Detektoren arbeiten bei niedrigen Temperaturen, die von Detektor-Dewar-Kühlern (DDC) bereitgestellt werden. Sie bieten eine hohe Empfindlichkeit und ermöglichen die Erkennung subtilerer Temperaturunterschiede als ungekühlte Detektoren. Gekühlte Detektoren sind in der Lage, Objekte in Entfernungen von über zehn Kilometern zu erkennen, zu identifizieren und zu erkennen, und weisen komplexe Strukturen auf, was zu relativ höheren Kosten im Vergleich zu ungekühlten Alternativen führt.
