Gekühlter MWIR-Infrarotdetektor mit 320x256/30μm für Flammenerkennung in Hochtemperaturumgebungen

  • Cooled MWIR Infrared Detector with 320x256/30μm for Flame Penetration in High-Temperature Environments
Herkunftsort Provinz Wuhans, Hubei, China
Markenname SensorMicro
Zertifizierung RoHS; Reach
Modellnummer LFD330Z5
Min Bestellmenge 1-teilig
Preis negotiable
Zahlungsbedingungen L/C, T/T
Produktdetails
Funktion Temperaturmessung durch Flammen Spektralbereich 3,8 ± 0,1 ~ 4,1 ± 0,1 μm
MTTF ≥10000h Auflösung des Detektors 320 x 256
Pixelgröße 30μm NETD 20mK (F3)
Hervorheben

Erkennung MWIR-Wärmebildsensor

,

Gas-Wärmebildsensor 320x256
Hinterlass eine Nachricht
Produkt-Beschreibung

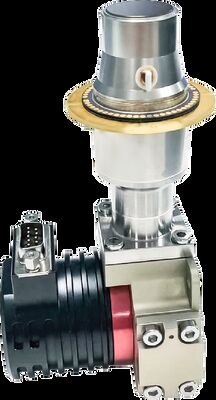

Messung durch Flammen gekühlter MWIR 320x256/30μm Infrarotdetektor
In industriellen Umgebungen wie Metallurgie- und Petrochemieanlagen arbeiten Geräte wie Öfen, Ofenwände und Heizöfen unter Hochtemperatur-Verbrennungsbedingungen mit erheblichen Flammenstörungen. Herkömmliche Detektionsmethoden liefern oft keine effektive Beobachtung der inneren Strukturen oder Oberflächenbedingungen.
Der Infrarotdetektor LFD330Z5 wurde speziell für Hochtemperatur-Beobachtungsanwendungen in Flammenumgebungen entwickelt. Er wandelt Infrarotstrahlung von Zielen im Wellenlängenbereich von 3,8 bis 4,1 μm in elektrische Signale um. Mit standardmäßigen mechanischen, optischen und elektronischen Schnittstellen bietet der LFD330Z5 eine hervorragende Erweiterbarkeit und ist weit verbreitet für die Temperaturüberwachung in petrochemischen Anlagen und Raffinerien einsetzbar. Seine überlegene Flammenpenetrationsfähigkeit ermöglicht eine präzise Bildgebung und Überwachung von Hochtemperaturoberflächen wie Öfen und Ofenwänden, wodurch die Inspektionseffizienz erheblich gesteigert und gleichzeitig die Betriebsrisiken reduziert werden.
Hauptmerkmale
  • Optische Gasbildgebung - Langstrecken-Berührungslose Detektion mit hoher Effizienz, Sicherheit und großem Detektionsbereich
  • Hohe Empfindlichkeit - Verwendet einen hochempfindlichen gekühlten Infrarotdetektor für eine effiziente Temperaturmessung
  • Hohe Zuverlässigkeit & einfache Integration - Unterstützt verschiedene Schnittstellen und RAW/YUV-Bildausgabeformate
  • Breite Anwendungsszenarien - Geeignet für die Integration in Anwendungen für Handheld-, mobile oder fest installierte Plattformen
Produktspezifikationen
Detektormodell LFD330Z5
Auflösung 320*256
Pixelgröße 30μm
Spektralbereich 3.8±0.1μm～4.1±0.1μm
Typisches NETD 20mK (F3)
Abkühlzeit (23℃) ≤7min@12V
Stromverbrauch (23℃) ≤15W@12V (Spitze)
≤7W@12V (Stabil)
Größe (mm) 142*58.5*71
Gewicht (g) ≤600
Betriebstemperatur -45℃～+71℃
Lagertemperatur -55℃～+71℃
MTTF ≥10000h
Industrielle Anwendungen
Der gekühlte MWIR-Wärmebilddetektor LFD330Z5 ist für Kunden mit starken Entwicklungskapazitäten konzipiert. In industriellen Umgebungen wie der Metallurgie und Petrochemie, in denen Geräte unter Hochtemperatur-Verbrennungsbedingungen mit starker Flammenstörung arbeiten, ermöglicht dieser gekühlte Wärmesensor die schnelle Erkennung von Hochtemperaturoberflächen, einschließlich Ofenkammern und -wänden. Diese Integration verbessert die Inspektionseffizienz erheblich und reduziert gleichzeitig die Betriebsrisiken.
Technologische Vorteile der optischen Gasbildgebung
Berührungslose & Fern-Detektion
Führen Sie berührungslose zerstörungsfreie Prüfungen aus sicheren Entfernungen durch, um die Sicherheit des Personals in gefährlichen und komplexen Bereichen zu gewährleisten
Leckagequelle schnell lokalisieren
Unterstützt großflächige Echtzeitdetektion, um Leckagequellen schnell zu identifizieren, ohne die Produktion zu unterbrechen
Gasleckage visualisieren
Zeigt Leckagestellen intuitiv und hocheffizient an, wodurch punktuelle Inspektionen überflüssig werden
Inspektionssicherheit verbessern
Verbesserte Sicherheitsmaßnahmen tragen dazu bei, Unfallrisiken zu reduzieren und Betriebsverluste zu minimieren
Häufig gestellte Fragen
Was ist Infrarot-Wärmebildgebung?
Die Infrarot-Wärmebildgebung nutzt Infrarotstrahlung und Wärmeenergie, um Informationen über Objekte zu sammeln. Sie wandelt unsichtbare Infrarotstrahlung in sichtbare Wärmebilder um, die die Temperaturverteilung über Zieloberflächen anzeigen. Verschiedene Objekte und sogar verschiedene Teile desselben Objekts weisen unterschiedliche Strahlungsfähigkeiten und Infrarotreflexionsstärken auf.
Wofür kann die Infrarotbildgebung verwendet werden?
  • Nachtsicht
  • Such- und Rettungseinsätze
  • Zerstörungsfreie Prüfung
  • Epidemieprävention
  • Thermografie
  • Sicherheits- und Überwachungssysteme
  • Feuerwehranwendungen
Was ist ein Wärmebildmodul?
Ein Wärmebildmodul besteht typischerweise aus einem Infrarotdetektor, einer Infrarotlinse und Hardware-Elektronik mit eingebetteter Software und Algorithmen. Es stellt den grundlegenden Baustein von Wärmebildgeräten dar.
