Wärmebildgebungs-Überwachungskamera-Modul LWIR 400x300 ungekühlt
| Herkunftsort | Provinz Wuhans, Hubei, China |
|---|---|
| Markenname | SensorMicro |
| Zertifizierung | ISO9001:2015; RoHS; Reach |
| Modellnummer | PLUG417 |
| Min Bestellmenge | 1-teilig |
| Preis | negotiable |
| Zahlungsbedingungen | L/C, T/T |
Produktdetails
| Typ | Ungekühltes Kameramodul | Auflösung | 400x300 / 17μm |
|---|---|---|---|
| Bildrate | 9Hz/25Hz/30Hz/50Hz/60Hz | NETD | <30mK |
| Typischer Stromverbrauch | <1,1 W | Gewicht | ≤77g |
| Hervorheben | LWIR-Wärmebildgebungs-Überwachungskamera,Ungekühlte Wärmebildgebungs-Überwachungskamera,thermische Überwachungskamera 400x300 |
||
Produkt-Beschreibung

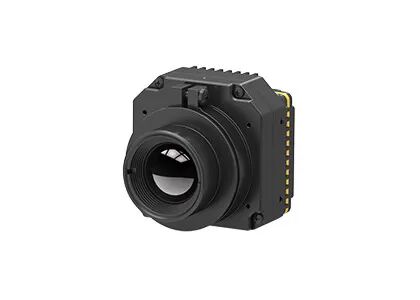

PLUG417 Infrarotmodul
LWIR 400x300 Wärmebildkamera Modul nicht gekühlt
Beschreibung des Produkts
PLUG417 ist eine Art thermisches Modul, das speziell für die schnelle Integration in thermische Überwachungskameras verwendet wird.vollständige Serie optischer KomponentenDas Infrarot-Kamera-Modul PLUG417 bietet ein klares Bild, eine reibungslose Qualität, eine überlegene Leistung und mehrere Objektive.
Das Modul PLUG417 IR-Wärmekamera bietet eine Vielzahl von Brancheninterfaces für die einfache Einbindung und Integration in OME-Infrarotüberwachungskameras.Wir haben einige erfolgreiche thermische Bildgebungslösungen, die in vielen Anwendungen angewendet werden können..
SensorInfrarotdetektoren und Wärmebildmodule mit Mikrokühlung und ohne Kühlung können weit verbreitet eingesetzt und in Sicherheitsüberwachungssysteme integriert werden.Einige der wichtigsten Maßnahmen sind die Überwachung des Straßenverkehrs in intelligenten Städten zur Verbesserung der Effizienz und Sicherheit der Verkehrsnetze., Überwachung der Infrastruktur, Brandschutz in Industriegebieten, Früherkennung von Bränden in offenen Gebieten oder sogar über große Entfernungen, Hafenschutz,Grenzsicherung zur Verhinderung des illegalen Grenzüberschreitens, Überwachung der Umgebung, Seefahrt, UAV-Nutzlasten, elektrooptisches System usw.
Hauptmerkmale
- NETD < 30mk, hohe Empfindlichkeit
- Stabile Leistung
- Einfache Integration und Plug-in
- klare Bildqualität und Details
- starke Anpassungsfähigkeit an die Umwelt
Produktspezifikationen
| Modell | Einheitliche Anweisungen |
| Leistung des IR-Detektors | |
| Entschließung | 400 x 300 |
| Pixel Pitch | 17 μm |
| Spektralbereich | 8 bis 14 μm |
| Netto-Datenbank | < 30mk |
| Bildverarbeitung | |
| Bildrate | 9Hz/25Hz/30Hz/50Hz/60Hz |
| Startzeit | < 10 s |
| Analogvideo | PAL/NTSC |
| Digitales Video | Einheitliche Datenverarbeitung |
| Erweiterungskomponente | USB/Camerlink |
| Dämpfungsmodus | Linear/Histogramm/gemischt |
| Digitales Vergrößern | 1 ~ 8X kontinuierlicher Zoom, Schrittgröße 1/8 |
| Bildanzeige | Schwarz heiß/Weiß heiß/Pseudokolor |
| Bildrichtung | Horizontale/vertikale/diagonale Umdrehung |
| Bildalgorithmus | NUC/AGC/IDE |
| Elektrische Spezifikation | |
| Standard-Außenschnittstelle | 50pin_HRS-Schnittstelle |
| Kommunikationsmodus | RS232-TTL, 115200 Bps |
| Versorgungsspannung | 4.5 ~ 6V |
| Typischer Stromverbrauch | < 1,1 W |
| Körperliche Eigenschaften | |
| Abmessungen (mm) | 44.5mm x 44.5mm x 36.6mm |
| Gewicht | ≤ 77 g |
| Anpassung an die Umwelt | |
| Betriebstemperatur | -40 °C ~ +70 °C |
| Speichertemperatur | -45 °C ~ +85 °C |
| Luftfeuchtigkeit | 5% bis 95%, nicht kondensierend |
| Vibrationen | Zufällige Vibrationen 5,35 Gramm, 3 Achsen |
| Schock | Halb-Sinus-Welle, 40g/11ms, 3 Achsen 6 Richtung |
| Optik | |
| Optionale Linse | Festfokus Athermal: 7,5 mm/13 mm/19 mm/25 mm/35 mm/50 mm/60 mm/100 mm Motorisierte Linse: 75 mm/100 mm/150 mm Kontinuierlicher optischer Zoom: 30-150 mm |
Industrieanwendungen
Das thermische Infrarotkameramodul PLUG417 eignet sich für das Langstreckenüberwachungssystem und komplexe Umgebungen, wie z. B. kaum besiedelte Gebiete, 24/7 Wetterüberwachung, raue Wetterbedingungen.
Standardisierter Dienst
Vollständige Dokumentation: Produkthandbücher, Einrichtungshandbücher und Auswahlreferenzen.
Entwicklung und Testhilfe: Einfache Integration von Proben, Leistungsbewertung und Parameterverifizierung.
Advanced Developer Toolkit: SDKs, APIs, Algorithmen und Debugging-Tools für eine tiefe Integration.
Ferntechnischer Support: 24/7-Support, schnelle Reaktion und rechtzeitige Lösung kritischer Probleme.
Garantie: Originalteile und strenge Einhaltung der Verfahren, um eine optimale Leistung wiederherzustellen.
Häufig gestellte Fragen
1Was ist ein Infrarotdetektor/Wärmebildsensor?
Infrarotwellen sind mit dem menschlichen Auge nicht sichtbar. Infrared detector / thermal imaging sensor is an optical-electrical device to react to infrared radiation and thermal energy and convert it into electrical signal and then output visible thermal images.
2Was ist WLP?
WLP bezieht sich auf das Wafer-Level-Paket. Es ist der Prozess, bei dem eine Hochvakuum-Verpackung direkt auf dem gesamten MEMS-Wafer vervollständigt, dann geschrieben und geschnitten wird, um einen einzigen Infrarot-Sensor herzustellen.Zusammen mit der Metallverpackung, keramische Verpackung, sind die 3 Hauptverpackungsformate von ungekühlten Infrarotdetektoren.
3Was ist der Vorteil von WLP?
WLP-IR-Detektoren sind speziell entwickelt worden, um den Anforderungen an Miniaturisierung und niedrige Kosten bei der Anwendung der Infrarottechnologie auf dem Markt für Unterhaltungselektronik gerecht zu werden.mit einer Kapazität für die Volumenfertigung, bietet nun eine Vielzahl von WLP-Infrarotmodullösungen an, um neue Anwendungen in Schwellenländern zu fördern.
