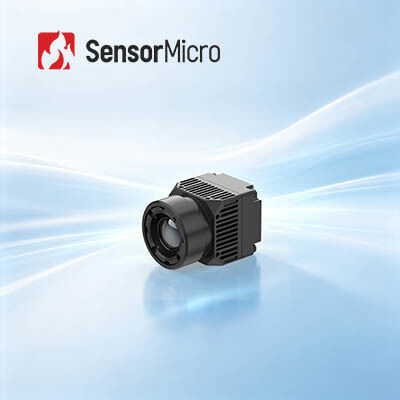

640x512 Auflösung 8μm Pixel Pitch Ungekühltes Infrarotkameramodul mit typischer NETD 30mk für die medizinische Diagnose
| Herkunftsort | China |
|---|---|
| Markenname | SensorMicro |
| Zertifizierung | RoHS; Reach |
| Modellnummer | iHA608W |
| Min Bestellmenge | 1-teilig |
| Preis | Verhandelbar |
| Zahlungsbedingungen | T/T |
Produktdetails
| Auflösung | 640x512 | Stromverbrauch | 0.6W |
|---|---|---|---|
| Spektralbereich | 8~14μm | Pixelabstand | 8μm |
| Typisches NETD | ≤30mK | Bildrate | 25Hz |
| Hervorheben | Ungekühltes Infrarotkamera-Modul,ungekühltes Infrarotmodul der kamera-384x288,Typischer Wärmekamera-Kern NETD 50mk |
||
Produkt-Beschreibung
640 x 512/8 μm ungekühltes Infrarot-Kameramodul, typisch NETD 30 mk für medizinische Diagnose
Produktübersicht
Das Modell iHA608W integriert den ungekühlten ApexCore 640 × 512-Infrarotdetektor mit 8 μm Pixelabstand, der optimal für die berührungslose biometrische Temperaturmessung mit einer auf ±0,5 °C kontrollierten Messgenauigkeit entwickelt wurde. Es ist eine individuelle Firmware für die medizinische Bildverarbeitung integriert, um die Granularität der Wärmebildgebung zu optimieren, die Zielwärmeverteilung in Echtzeit zu rekonstruieren und die Authentizität und Stabilität der gemessenen Temperaturwerte sicherzustellen.
Das 8μm-Minipixel-Layout reduziert das Modulvolumen und die Strukturabmessungen erheblich. Zwei Schnittstellen, einschließlich Typ-C-Videoausgang und USB2.0-Datenkommunikation, sind reserviert, um die Systemintegrationszyklen zu verkürzen. Anwendbare Szenarien umfassen klinisch-medizinische Diagnose, Massen-Krankheitsscreening, Temperaturerfassung in der Tierhaltung und Biomonitoring-Aufgaben.
Hauptmerkmale
Präzise Messung, reibungslose Bildgebung
• Entwickelt für die berührungslose biologische Temperaturerfassung mit einer hohen Messgenauigkeit von ±0,5℃
• Ausgestattet mit einem medizinischen Objektiv und exklusiven medizinischen Bildverarbeitungsalgorithmen für schärfere Wärmebilder
Ultrakompaktes Modul für einfache Integration
• Verwendet einen 8 μm großen ApexCore-Infrarotdetektor mit kleinen Pixeln, um die Modulstruktur zu miniaturisieren
• Misst nur 21 x 21 x 31,5 mm mit einem auf 25 ± 2 g kontrollierten Gewicht und passt perfekt zu verschiedenen kompakten Geräten
Effiziente Systemintegration und reduzierte Entwicklungskomplexität
• Standardmäßige Typ-C- und USB2.0-Schnittstellen für eine schnellere Integration
• Zur Vereinfachung der Entwicklungsarbeit wird ein Windows-/Android-/Linux-SDK angeboten
Produktspezifikationen
| Modell | iHA608W |
|---|---|
| IR-Detektor-Anzeigen | |
| Empfindliches Material | Vox |
| Auflösung | 640×512 |
| Pixelgröße | 8μm |
| Spektrale Reaktion | 8μm ~14μm |
| Typisches NETD | ≤30mK |
| Bildverarbeitung | |
| Digitale Bildrate | 25Hz |
| Startzeit | ≤6s |
| Digitales Video | RAW/YUV/TMP |
| Bildalgorithmus | NUC/3DNR/DNS/DRC/EE |
| Bildanzeige | Medizinische Farbe/Pseudofarbe |
| PC-Software | |
| Software | Modulsteuerung und Videoanzeige |
| Temperaturmessung | |
| Arbeitstemperatur | 10°C ~ +50°C |
| Messbereich | 32℃ ~ +42℃ |
| Messgenauigkeit | ±0,5℃ nach dem Start für 2 Minuten (wenn der Zieltemperaturbereich 32~42℃ beträgt und die Umgebungstemperatur 23±3℃ beträgt) |
| Messentfernung | Mit dem SDK können Temperaturmessungen in verschiedenen Entfernungen von 0,5 m bis 5 m durchgeführt werden |
| SDK | SDKs für Windows/Android/Linux sind verfügbar Ermöglicht Videostream-Analyse, Modulsteuerung, umfassende Array-Temperaturmessung, Temperaturbildgebung, Temperaturfenstereinstellung und Integration mehrerer Geräte |
| Elektrisch | |
| Standardmäßige externe Schnittstelle | USB (TYP-C) |
| Kommunikationsschnittstelle | USB |
| Digitale Videoschnittstelle | USB2.0 |
| Versorgungsspannung | 5V±0,5 |
| Typischer Stromverbrauch | 0,6W |
| Optische Linse | |
| Brennweite | 4mm |
| Objektivtyp | Athermisch mit festem Fokus |
| F# | 1 |
| Sichtfeld (H×V) | 69,2°×55,4° |
| Physikalische Dimensionen | |
| Größe (mm) | 21 mm × 21 mm × 31,5 mm (mit 4-mm-Objektiv) |
| Gewicht (g) | 25 g ± 2 (mit 4-mm-Objektiv) |
| Umweltanpassungsfähigkeit | |
| Betriebstemperatur | -10℃~+50℃ |
| Lagertemperatur | -45℃~+85℃ |
| Luftfeuchtigkeit | 5 % ~ 95 %, nicht kondensierend |
| Vibration | 5,35 g, zufällige Vibration, 3-Achsen |
| Schock | Halbe Sinuswelle, 40 g/11 ms, Stoßrichtung 3-Achsen, 6-Richtung |
| ESD | Kontaktentladung: 6KV Luftentladung: 8KV |
| Zertifizierung | |
| Umweltschutz | ROHS2.0/REACH |
Industrielle Anwendungen
Es wird erwartet, dass das iHA608W-Wärmemodul derzeit und in Zukunft in den Bereichen Krankheitsscreening, Physiotherapie der Traditionellen Chinesischen Medizin, Gesundheitscheck, Rehabilitation usw. weit verbreitet sein wird.
Vorteile des Produktportfolios
Vielfältiges Produktportfolio
Eine breite Palette von Produktformaten, einschließlich Infrarotdetektoren, Kamerakernen und Modulen, um verschiedene Integrationsanforderungen zu erfüllen.
Reichhaltige Produktvielfalt
Mehrere Array-Auflösungen, Pixelgrößen, Wellenbänder und Kombinationen von Linsenoptionen bieten mehr Flexibilität für verschiedene Anwendungen.
Hervorragende Leistung
Klare Bildgebung, kompakte Größe, geringer Stromverbrauch, hohe Empfindlichkeit und hohe Zuverlässigkeit – entwickelt für den Einsatz bei einer Vielzahl von Umweltherausforderungen.
Einfache Integration
Mehrere Schnittstellenoptionen erleichtern die Integration und ermöglichen eine schnelle Entwicklung über mehrere Anwendungsbereiche hinweg.
Häufig gestellte Fragen
-
Was ist NETD?
NETD steht für „Noise Equivalent Temperature Difference“. Sie ist ein Maß dafür, wie gut ein Wärmebilddetektor in der Lage ist, sehr kleine Unterschiede in der Wärmestrahlung im Bild zu unterscheiden. NETD wird typischerweise in Millikelvin (mK) ausgedrückt. Normalerweise ist die thermische Empfindlichkeit umso höher, je niedriger der NETD-Wert ist. -
Was ist SWaP3?
SWaP3 bezieht sich auf Größe, Gewicht, Leistung, Leistung und Preis. Es zeigt den Technologietrend der Infrarotindustrie an. -
Was ist DRI?
DRI bezieht sich normalerweise auf die Erkennungs-, Erkennungs- und Identifikationsentfernung eines Wärmebildsystems. Dies ist ein entscheidender Parameter zur Beurteilung der Leistung des Wärmebildsystems.
