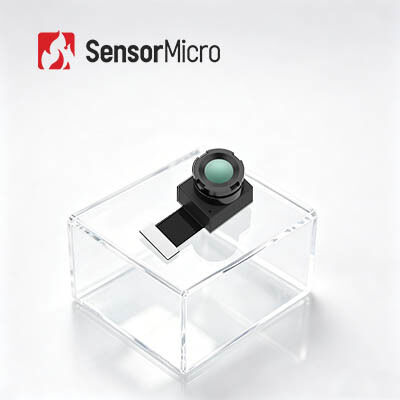

256 x 192 Auflösung, 12 μm Pixelabstand, fokusfreies LWIR-Wärmekameramodul für die Thermografie

  • 256x192 Resolution 12μm Pixel Pitch Focus Free LWIR Thermal Camera Module for Thermography
Herkunftsort Provinz Wuhans, Hubei, China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer TIMO212
Min Bestellmenge 1-teilig
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Auflösung 256x192 Ausgabedaten 14bit Roh
Spektralbereich 8~14μm Pixelabstand 12μm
Fokusmodus Konzentrieren Sie sich frei Bildrate Thermografie: 25 Hz, Bildgebung: 50 Hz
Hervorheben

Modul-Kern der Wärmekamera-256x192

,

LWIR-Wärmekamera-Modul-Kern

,

ungekühlter Kern der Wärmekamera-12uM
Hinterlass eine Nachricht
Produkt-Beschreibung
256x192/12μm LWIR-Wärmekamera-Modulkern für Thermographie
Produktübersicht

TIMO212 ungekühltes IR-Bildgebungsmodul, auch ungekühltes Wärmemodul genannt, ist radiometrisch und verfügt über Infrarot-Temperaturmessfunktionen ohne Kontakt.Es beinhaltet einen außergewöhnlich kleinen 256x192/12μm Wafer Level Package (WLP) Infrarotdetektor, der das langwellige Infrarotspektrum (LWIR) im Bereich von 8 bis 14μm erfasst.

Mit Hilfe der WLP-Technologie erzielt das Infrarotkameramodul TIMO212 eine ultra-kompakte Struktur und ein geringes Gewicht und bietet gleichzeitig eine höhere Empfindlichkeit und eine überlegene Bildqualität zu einem erschwinglichen Preis.die Kunden in die Lage versetzt, die für ihre spezifischen Anforderungen am besten geeignete Konfiguration auszuwählen,.

Als führender Anbieter von thermisch nicht gekühlten IR-Detektoren und thermischen Sensormodulen bietet SensorMicro seinen Kunden verschiedene ausgereifte und stabile Infrarot-Wärmebildlösungen.Die von SensorMicro entwickelten Wärmebildkameramodule sind für eine einfache Integration in Endgeräteprodukte konzipiert und senken die Kundenkosten erheblich.

Hauptmerkmale
  • Ultra-Miniatur-Modul mit ultimativer SWaP-C-Optimierung
    • Auf Waferebene verpackter Detektor + Optik auf Waferebene + Mikroelektromagnetische Ventilverschluss
    • Das kleinste Infrarot-Wärmemodul, das eine grundlegende Wärmebildfunktion mit maximaler Kosteneffizienz ermöglicht
    • Kompakt, leicht und mit geringem Stromverbrauch, ideal für die Integration in Miniaturgeräte
  • Flexible optische Optionen, genaue Temperaturmessung
    • Mehrere Objektivoptionen zur Verfügung, einschließlich Weitwinkel- und Teleobjektiv, um unterschiedliche Anwendungsbedürfnisse zu erfüllen
    • Hochpräzise Temperaturmessung mit einer Genauigkeit von bis zu ±2°C; unterstützt sowohl die regionale als auch die Vollbildtemperaturüberwachung
  • Einfache Integration, schnelle Entwicklung
    • Unterstützt DVP-Bildoberfläche, kompatibel mit verschiedenen eingebetteten Plattformen
    • Entsprechend den Umweltnormen RoHS 2.0
Produktspezifikationen
Modell TIMO212
Entschließung 256 × 192
Pixelgröße 12 μm
Spektralreaktion 8 bis 14 μm
Fokussierungsmodus Konzentrationsfrei
Linsen (HFOV/FL) 17.5°/10mm 25°/7mm 56°/3.2mm 90°/2.1mm
Gewicht (g) 5.1±0.4 4.4±0.4 2±0.2 4.8±0.4
Größe (mm, ohne FPC) 16 mal 14 mal 18 16 mal 14 mal 14.6 14 mal 12 mal 9.8 16 mal 14 mal 156
Anzahl der PINs 40PIN
Ausgangsdaten 14bit Roh
Bildrate Thermographie: 25Hz, Bildgebung: 50Hz
Temperaturmessbereich -20°C bis +550°C
Temperaturmessgenauigkeit größer als ±2 °C / ±2%
Betriebstemperatur -20°C bis +60°C
Luftfeuchtigkeit 5% bis 85%
Speichertemperatur -45°C bis +85°C
Zertifizierung RoHS 2.0 / Reichweite
Industrieanwendungen

Das Wärmebildmodul TIMO212 wird in vielen Bereichen eingesetzt, darunter Thermographie, intelligente Hardware, Smart Building, Smart Home, AIoT und mehr.

256 x 192 Auflösung, 12 μm Pixelabstand, fokusfreies LWIR-Wärmekameramodul für die Thermografie 0
Kühl- und ungekühlte IR-Detektoren
  • Hohe Empfindlichkeit und hervorragende Leistung
  • Weltweit führende Technologie in der Infrarotindustrie
  • Verschiedene verfügbare Infrarotdetektoren - sowohl ungekühlte als auch gekühlte IR-Detektoren in verschiedenen Formaten und Pixelgrößen
  • Massenproduktion zur schnellen Lieferung - drei Produktionslinien mit einer jährlichen Produktionskapazität von bis zu Millionen Detektoren
Häufig gestellte Fragen
1Was ist Pseudo-Farbe?
Pseudofarbe, auch als falsche Farbe bezeichnet, verwandelt die thermische Verteilung von Objekten in visuelle Bilder durch das Infrarot-Wärmebildsystem,auf dem Bildschirm in Grau oder Pseudofarbe angezeigtDies ermöglicht die Visualisierung der Temperaturverteilung zwischen Objekten.Sie werden mit falschen Farben dargestellt, die den Temperaturunterschieden entsprechen.
2Wie viele Pseudo-Farboptionen kann das SensorMicro-Wärmebildmodul anbieten?
Das Modul unterstützt mehrere Pseudofarbpaletten, darunter: Weiß heiß, Lava, Ironbow, heißes Eisen, Medizinisch, Arktis, Regenbogen1, Regenbogen2 und Rot heiß.
