Ungekühltes Wärmekamera-Modul mit einer Auflösung von 1280x1024 und einer Pixelgröße von 12 μm für den schließfreien Betrieb in Sicherheit und Überwachung

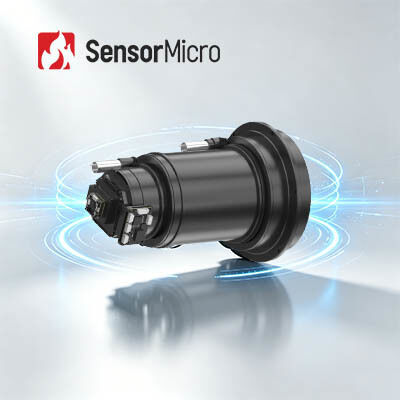

  • Uncooled Thermal Camera Module with 1280x1024 Resolution and 12μm Pixel Size for Shutterless Operation in Security & Monitoring
  • Uncooled Thermal Camera Module with 1280x1024 Resolution and 12μm Pixel Size for Shutterless Operation in Security & Monitoring
Herkunftsort China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer iSE1212
Min Bestellmenge 1-teilig
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Auflösung 1280x1024/12μm NETD ≤30mK
Bildrate 25Hz/30Hz/50Hz Spektralbereich 8~14μm
Bildalgorithmus NUC/DRC/DNS/DDE/SFFC Versorgungsspannung 2,7 V ~ 5,3 V
Hervorheben

12µm ungekühlter Wärmebildkamera-Modul

,

RoHS-konformes Sicherheits-Wärmebildkamera-Modul

,

1280x1024 Überwachungs-Wärmebildkamera-Kern
Hinterlass eine Nachricht
Produkt-Beschreibung
Ungekühltes HD-Wärmekameramodul 1280 x 1024 12 μm für Sicherheit und Überwachung
Produktübersicht

Der ungekühlte Wärmekamerakern iSE1212 wurde von SensorMicro entwickelt, einem Unternehmen, das auf die Entwicklung, Herstellung, den Vertrieb und die Vermarktung von Wärmebilddetektoren und Infrarotmodulen spezialisiert ist.

Dieses Infrarot-Wärmemodul liefert hochauflösende Wärmebilder mit bis zu 1280 x 1024 Pixeln und zeigt kleinste Details. Die reduzierte Pixelgröße von 12 μm bietet eine überlegene räumliche Auflösung und ermöglicht einen kürzeren Fokus der optischen Linse, um die gleiche Missionsreichweite zu erreichen.

Der Infrarot-Wärmekern iSE1212 ist vielseitig und bietet visuelle Informationslösungen für Tag, Nacht, schlechte Sicht und alle Wetterbedingungen.

Hauptmerkmale
  • Hochauflösende Bildgebung mit flüssiger Bilddarstellung:Liefert Megapixel-Wärmebilder mit reibungsloser, verzögerungsfreier Leistung. Bietet ein breiteres Sichtfeld, einen größeren Erfassungswinkel, einen größeren Erfassungsbereich und verbesserte Details.
  • Verschlussloser Betrieb für geräuschlosen Betrieb:Während des Gebrauchs ist keine Verschlusskalibrierung erforderlich, wodurch das bei herkömmlichen Designs häufig auftretende Bildstottern vermieden wird. Der geräuschlose Betrieb verhindert die Erkennung durch Ziele.
  • Funktionsreich und integrationsfreundlich:Unterstützt hochauflösende Algorithmen, Bild-in-Bild, anpassbares OSD, Schlafmodus, Ein-Klick-Kalibrierung und Kompatibilität mit verschiedenen Micro-OLED-Displays. Kompatibel mit einer Vielzahl optischer Linsen und erweiterter Komponenten, was eine einfache Sekundärentwicklung und flexible Systemintegration ermöglicht.
Produktspezifikationen
Modell iSE1212
IR-Detektor-Anzeigen
Empfindliches Material VOx
Auflösung 1280×1024
Pixelgröße 12μm
Spektrale Reaktion 8μm ~ 14μm
Typisches NETD ≤30mK
Bildverarbeitung
Effektive Pixel 1280×1024
Digitale Bildrate 25Hz/30Hz/50Hz
Startzeit 7s
Digitales Video YUV420/YUV422/RGB888/RAW
Bildalgorithmus NUC/DRC/DNS/DDE/SFFC
Ohne Verschluss Unterstützt
Bildanzeige 10 Typen (White Hot/Lava/Iron Red/Hot Iron/Medical/Arctic/Rainbow 1/Rainbow 2/Tint/Black Hot)
Bildrichtung Horizontal/Vertikal/Diagonal
Digitaler Zoom 1x/2x/4x/8x
Bildhelligkeit Automatisch/manuell
Bildkontrast Automatisch/manuell
Kompensationsmodus Handbuch
Absehen Unterstützt
Systemfunktion
Schlafmodus Unterstützt
Menüeinstellung Anpassbar
Menüsprache Chinesisch / Englisch
Offset-Kalibrierung Unterstützt
Tastaturen ≥4 (Tastenfunktionen anpassbar)
OLED-Fahren
Unterstützt I2C, 16-Bit/24-Bit-Parallelport, Datavalid und andere Laufwerksbildschirmsignale
Direktantrieb Micro OLED MDP03/Micro OLED MDP02/OLiGHTEK SVGA060/Sony ECX334A
Unterstützt MIPI-Anzeigesignale und kann den IBOE VX039FHP-NH4-Bildschirm direkt ansteuern.
PC-Software
Computersoftware Modulsteuerung und Videoanzeige
Elektrisch
Standardmäßige externe Schnittstelle
50-polig: BP040SB-50-0114-B-R0
Kommunikationsschnittstelle TTL-232/USB
Digitale Videoschnittstelle DVP16/BT.1120/USB3.0/MIPI-DSI-4LANE
Erweiterungskomponenten USB3.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE
Elektrische Schnittstelle
Versorgungsspannung 2,7 V ~ 5,3 V
Typischer Stromverbrauch 1,2 W bei 25 Hz bei 23 ± 3 °C
Mechanisch/Objektiv
Blanke Kerngröße (mm) 38×39×28 68×69×30,2
Gewicht des bloßen Kerns (g) 65±3 88,5 ± 3
Optische Linse Fester Fokus athermisch: 14 mm/19 mm/25 mm/35 mm Fester Fokus athermisch: 50 mm/100 mm
Motorisiertes Objektiv: 75 mm/100 mm/150 mm
Kontinuierlicher Zoom: 15 ~ 100 mm / 25 ~ 75 mm / 28 ~ 90 mm / 30 ~ 180 mm / 25 ~ 225 mm / 30 ~ 300 mm
Verschlusskomponenten Optional
Schutzstufe IP67 (Frontlinse)
Umweltanpassungsfähigkeit
Betriebstemperatur -40℃~+70℃
Lagertemperatur -45℃~+85℃
Luftfeuchtigkeit 5 % ~ 95 %, nicht kondensierend
Vibration 5,35 g, zufällige Vibration, 3-Achsen
Auswirkungen Halbe Sinuswelle, 40 g/11 ms, Aufprallrichtung X-Achse, 3-fach 500g@1ms
Zertifizierung ROHS2.0/REACH
Industrielle Anwendungen

Das Infrarot-Bildgebungsmodul iSE1212 wird häufig in den Bereichen Sicherheit und Überwachung, Outdoor, Brandbekämpfung und Rettung, Strafverfolgung und Rettung, ADAS, Nutzlasten und mehr eingesetzt.

IR-Detektorlösung
IR Detector Solution technical diagram showing thermal imaging components and configuration
Häufig gestellte Fragen
Was ist Pseudofarbe?

Pseudofarben, auch Falschfarben genannt, wandeln die Wärmeverteilung von Objekten durch das Infrarot-Wärmebildsystem in visuelle Bilder um, die auf dem Monitor in Graustufen oder Pseudofarben angezeigt werden. Dadurch ist es möglich, die Temperaturverteilung von Objekten zu ermitteln. Um die visuelle Analyse von Wärmebildern zu erleichtern, werden Falschfarben verwendet, die Temperaturunterschiede darstellen.

Wie viele Pseudofarben kann unser Wärmebildmodul bieten?

Unser Wärmebildmodul bietet folgende Pseudofarboptionen:

  • Weiß heiß
  • Lava
  • Eisenbogen
  • Heißes Eisen
  • Medizinisch
  • Arktis
  • Regenbogen1
  • Regenbogen2
  • Rotglühend
  • Weiß heiß
