Ungekühlte LWIR-Brummen-Wärmekamera 640x512 12μM For Firefighting u. Rettung
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skypen: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xEntschließung | 640x512 | Leistungsaufnahme | 0.7W |
---|---|---|---|
Spektralbereich | 8~14μm | Pixel-Neigung | 12μm |
Typisches NETD | ≤40mK | Rahmen-Rate | 30Hz |
Markieren | Wärmekamera des Brummen-12uM,Ungekühlte LWIR-Brummen-Wärmekamera,Ungekühlter Infrarotdetektor 640x512 |

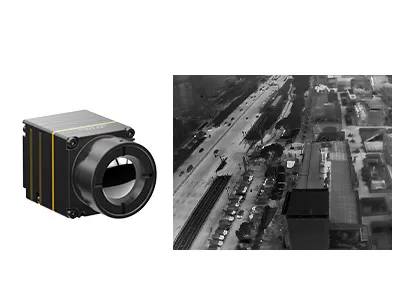

Ungekühltes LWIR 640x512 12μM Drone Thermal Camera für Feuerbekämpfung u. Rettung
Der iTL612R-Infrarotkamerakern integriert waagerecht ausgerichteten thermischen Infrarotdetektor des Pakets Oblate 640x512/12μm (WLP). Es ist ein ungekühltes radiometrisches Wärmebildgebungsmodul LWIR für Brummen mit Spektralbereich von 8 bis 14μm.
Moduleigenschaften der Wärmekamera iTL612 in der scharfen und klaren Bilddarstellung, in der kompakten Größe und in den niedrigen Kosten. Orientiert für völlig optimiertes Tauschen, versieht ungekühltes thermisches Modul iTL612R eine zuverlässige Lösung für Infrarotintegration mit begrenztem Raum. Seine Kompaktbauweise hat höchste Ebene des gleichen Spezifikationsmoduls erreicht. Sie hat auch eine optionale thermographische Funktion mit Messbereich vom ℃ -20℃~550 für industrielle Temperaturmessung.
Das thermische Modul iTL612 wird besonders für das Feld der vorbestimmten Wartung, der photo-voltaischen Inspektion, des Umweltschutzes, der wissenschaftlichen Forschung, des Luftbildfotografies, der polizeilichen Untersuchung, der Entlastung u. der Rettung, des Forest Fire Preventions, der städtischen Sicherheit etc. entwickelt.
Kompakter u. leichter Entwurf
• Größe: 21mm×22.3mm×27.3mm (mit 9.1mm Linse)
• Gewicht: 20.8g±1.5g (mit 9.1mm Linse)
• Leistungsaufnahme der geringen Energie so niedrig wie 0.7W
Klares Bild u. genaue Radiometrie
• Nagelneuer Bildprozessalgorithmus: NUC/3DNR/DNS/DRC/EE
• Unterstützung Windows/Linux/ARM SDK
• Unterstützung regional, Punkt u. Isothermetemperaturmessung
Verschiedene Schnittstellen für einfache Integration
• DVP/LVDS/USB2.0 Schnittstellen, RAW-/YUVbilddatenausgabe, Steuerung der seriellen Schnittstelle
Modell | iTL612/R |
Ir-Detektor-Leistung | |
Empfindliches Material | Vanadium-Oxid |
Entschließung | 640×512 |
Pixel-Größe | 12μm |
Spektralbereich | 8~14μm |
Typisches NETD | ≤40mk |
Bildverarbeitung | |
Rahmen-Rate | 30Hz |
Startzeit | 5s |
Digital-Video | RAW/YUV/BT656 |
Bild-Algorithmus | Ungleichmäßigkeits-Korrektur (NUC) Schalldämpfung 3D (3DNR) De-Geräusche (DNS) Dynamikwert-Kompression (EAW) Kantenanhebung (EE) |
Bild-Anzeige | Schwarze heiße/weiße heiße/Pseudofarbe |
PC Software | |
ICC Software | Modulsteuerung u. Videodarstellung |
Elektrische Spezifikationen | |
Externe Standardschnittstelle | 30Pin_HOURS: DF40C-30DP-0.4V (51), (STUNDEN, Mann) |
USB-Erweiterungsplatine | Art-c |
Kommunikationsschnittstelle | RS232-TTL/USB2.0 |
Digital-Videoschnittstelle | CMOS8/USB2.0 |
Versorgungs-Spannung | 3.3V±0.1V VDC |
Typische Leistungsaufnahme | 0.7W |
Temperaturmessung | |
Betriebstemperaturbereich | -10°C~+50°C |
Temperaturmessungs-Strecke | -20°C~+150°C, 0°C~550°C; Stützkundenbezogenheit und -expansion |
Temperaturmessungs-Genauigkeit | Größer von ±3°C oder von ±3% (@23℃±3℃) |
Regionale Temperaturmessung | Stützmaximaler, minimaler und Durchschnittswert der Ertrag-regionalen Temperatur |
SDK | Unterstützung Windows/Linux/ARM; Erzielen Sie Video-Stream-Analyse und Umwandlung von Grau zu Temperatur |
Körperliche Eigenschaften | |
Größe (Millimeter) | 21×22.3×27.3 (mit 9.1mm Linse) |
Gewicht | 20.8g±1.5g (mit 9.1mm Linse) |
Klimaanpassungsfähigkeit | |
Betriebstemperatur | -40°C~+70°C |
Lagertemperatur | -45°C~+85°C |
Feuchtigkeit | 5%~95%, kondensationsfrei |
Erschütterung | 5.35grms, Achse 3 |
Schock | Halb-Sinus Welle, 40g/11ms, 3 Richtung der Achsen-6 |
Zertifikate | ROHS2.0/REACH |
Optik | |
Optionale Linse | Fixfocus athermal: 9.1mm |
Das iTL612-/Rwärmebildgebungsmodul kann in UAV-Nutzlasten integriert werden und tragbare Geräte, damit auf den Gebieten der vorbestimmten Wartung, der photo-voltaischen Inspektion, des Umweltschutzes, der wissenschaftlichen Forschung, des Luftbildfotografies, der polizeilichen Untersuchung, der Entlastung u. der Rettung weitverbreitet ist, Forest Fire Prevention, städtische Sicherheit etc.
1. Über Blechemballageninfrarotdetektor
Blechemballagen benutzen Metallrohroberteil, die thermoelektrische Kühlvorrichtung (TECHNISCH) und Säulenempfänger. Die TECHNISCHEN Spiele eine wichtige Rolle des Stabilisierens der Betriebstemperatur, damit der Infrarotdetektor bei Zimmertemperatur arbeitet, dadurch er verbessert er die Fähigkeit von Wärmebildgebungs-Sensoren, sich extremer Umwelt, wie dichtem Nebel, Regen und Schnee etc. anzupassen.
Aber der Nachteil ist, dass die Kosten zu hoch sind und mehr als 60% der Gesamtkosten der gesamten ungekühlten Produktproduktion ausmachen, und einen langen Produktionszyklus verursachend. Solche Verpackungsmethode ist für Spitzenanwendungen.
2. Was sind die Anwendungen der Wärmebildgebung?
Temperaturmessung und Allwetter- Darstellung sind zwei Grundfunktionen der Infrarotwärmebildgebungstechnologie. Die Produkte entwickelt basiert auf diesen zwei Technologien sind in der Sicherheit u. in der Überwachung, IN UAV-Nutzlasten, in der industriellen Inspektion, in der feuerbekämpfenden, vorbestimmten Wartung, in ADAS, in der epidemischen Verhinderung, in AIoT etc. weitverbreitet.
3. Welche Felder können die weiße heiße verwendete Infrarotfarbe?
Weißes heißes ist die allgemein verwendetste falsche Farbe. Weiß zeigt hohe Temperatur und Schwarzes anzeigt niedrige Temperatur an. Es hat starke Anwendbarkeit und stimmt mit den Beobachtungsgewohnheiten des menschlichen Auges überein, hauptsächlich verwendet für Beobachtung.
